Instrukcja obsługi pompy zatapialnej Grundfos SEG

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy pomp zatapialnych Grundfos SEG przeznaczonych do tłoczenia ścieków. Dokument zawiera wytyczne dotyczące bezpiecznej instalacji, podłączenia elektrycznego, uruchomienia oraz konserwacji urządzenia. Przed przystąpieniem do jakichkolwiek prac należy upewnić się, że zasilanie jest odłączone, a urządzenie zabezpieczone przed przypadkowym uruchomieniem.

Opis urządzenia i zastosowanie

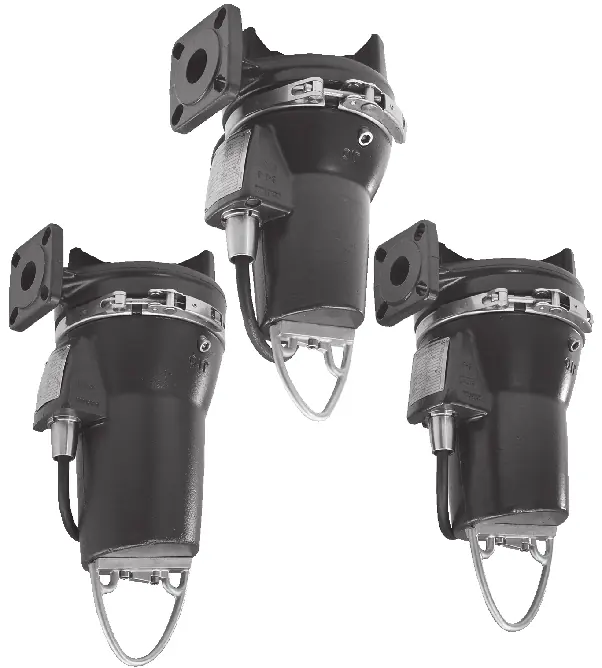

Pompy SEG są konstrukcjami zatapialnymi wyposażonymi w mechanizm rozdrabniający, przeznaczonymi do tłoczenia ścieków z toalet, restauracji czy hoteli. Urządzenia mogą pracować w instalacjach stacjonarnych (z autozłączem) lub wolnostojących.

Instalacja i montaż

Pompy mogą być instalowane na trzy główne sposoby:

• Instalacja z autozłączem: Wymaga montażu prowadnic i autozłącza w zbiorniku, co ułatwia wyciąganie pompy do serwisu.
• Instalacja z autozłączem z podłączeniem hakowym: Wariant instalacji stacjonarnej.

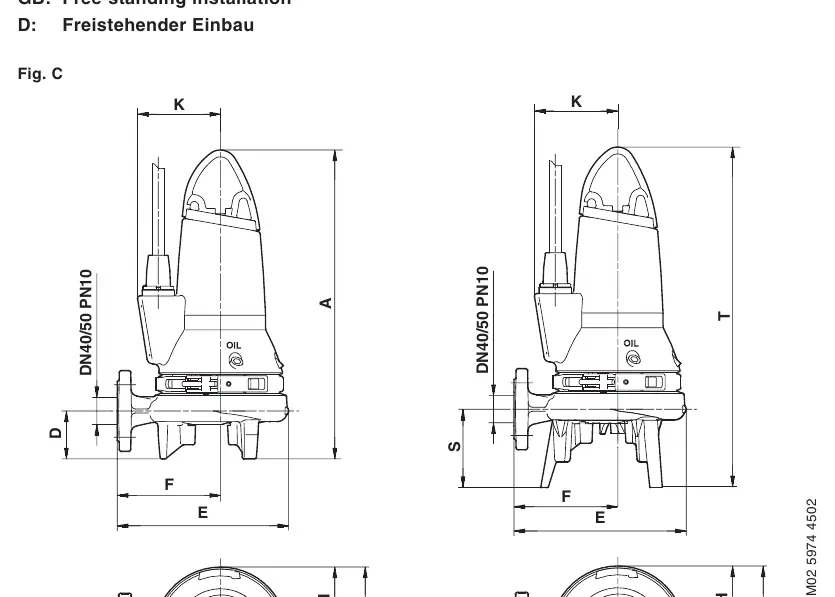

• Instalacja wolnostojąca: Pompa stoi bezpośrednio na dnie zbiornika.

Podczas montażu należy upewnić się, że pompa jest ustawiona pionowo, a kabel zasilający nie jest zagięty ani przygnieciony.

Podłączenie elektryczne

Podłączenie musi być wykonane zgodnie z lokalnymi przepisami. Pompa musi być podłączona do zewnętrznego wyłącznika głównego z minimalną przerwą między stykami 3 mm na wszystkich biegunach. W przypadku pracy w środowisku zagrożonym wybuchem należy stosować odpowiednie zabezpieczenia i certyfikowane sterowniki.

Uruchomienie i eksploatacja

Przed uruchomieniem należy sprawdzić:

• Czy bezpieczniki są włożone.
• Czy pompa jest prawidłowo odpowietrzona.
• Czy kierunek obrotów jest prawidłowy (sprawdź strzałkę na obudowie).
• Czy poziom oleju w komorze olejowej jest właściwy.

Pompa nie może pracować na sucho.

Konserwacja i serwis

Regularna konserwacja jest kluczowa dla żywotności pompy:

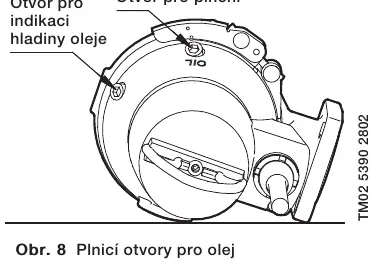

• Wymiana oleju: Należy przeprowadzać co 3000 godzin pracy lub raz w roku.

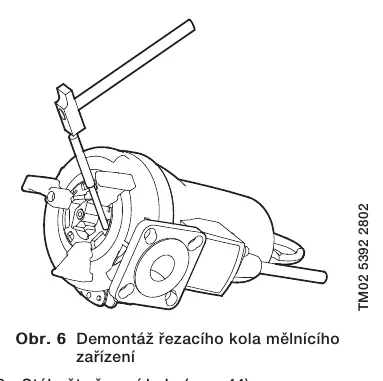

• Kontrola mechanizmu rozdrabniającego: Sprawdzaj stan wirnika i mechanizmu tnącego pod kątem zużycia lub zablokowania.
• Kontrola uszczelnień: W przypadku wycieku oleju lub wody należy skontaktować się z serwisem w celu wymiany uszczelnienia wału.

Rozwiązywanie problemów

W przypadku awarii, takich jak brak startu silnika, głośna praca lub brak tłoczenia, należy sprawdzić zasilanie, drożność zaworów oraz stan mechanizmu rozdrabniającego. Wszelkie naprawy elektryczne powinny być wykonywane przez wykwalifikowany personel.

Dane techniczne

Pompy SEG są dostępne w różnych wariantach mocy (od 0,9 kW do 4,0 kW). Urządzenia posiadają stopień ochrony IP68. Maksymalna temperatura pompowanej cieczy wynosi 40°C (krótkotrwale do 60°C).
