Instrukcja obsługi pompy zanurzeniowej Solinst 415 12V

Szybki przewodnik po obsłudze pompy zanurzeniowej Solinst 415 12V. Dowiedz się, jak poprawnie podłączyć zasilanie, regulować przepływ wody, przeprowadzić konserwację oraz interpretować kody błędów LED.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Pompa zanurzeniowa Solinst 415 12V jest przeznaczona wyłącznie do pobierania próbek wód gruntowych. Urządzenie wymaga zasilania prądem stałym 12V (np. akumulator samochodowy). Kluczowe jest, aby pompa zawsze pracowała w stanie zanurzonym; praca na sucho prowadzi do uszkodzenia silnika. Kontroler pompy jest odporny na zachlapania, ale nie jest wodoszczelny i nie może być zanurzany.

Opis urządzenia i zasilanie

System składa się z pompy, kontrolera z pokrętłem regulacji przepływu oraz przewodów zasilających. Kontroler posiada wbudowany bezpiecznik automatyczny oraz wskaźniki LED informujące o stanie pracy i błędach. Zasilanie odbywa się poprzez zaciski podłączane do akumulatora 12V (czerwony do plusa, czarny do minusa).

Instalacja i podłączenie

Przed uruchomieniem należy upewnić się, że pokrętło kontrolera jest w pozycji OFF. Podłącz zaciski do akumulatora, a następnie połącz przewód pompy z kontrolerem. W przypadku korzystania z zestawu 2" Well Cap Assembly, należy przeprowadzić przewód przez otwór w nakrętce, zabezpieczyć go na wsporniku i podłączyć rurkę wylotową do złączki.

Schemat podłączenia pompy, kontrolera i akumulatora
Schemat podłączenia pompy, kontrolera i akumulatora

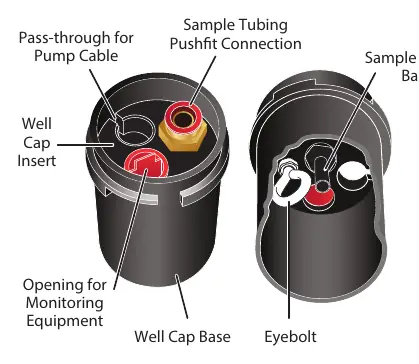

Schemat montażu 2" Well Cap Assembly
Schemat montażu 2" Well Cap Assembly

Obsługa i regulacja

Przepływ wody reguluje się za pomocą pokrętła na kontrolerze (skala 0-10). Zwiększanie wartości na pokrętle zwiększa napięcie wyjściowe i prędkość obrotową silnika. W pozycji OFF kontroler nie podaje napięcia. System posiada zabezpieczenie przed zbyt niskim napięciem akumulatora (odłączenie przy 10V), sygnalizowane miganiem żółtej diody.

Konserwacja i czyszczenie

Pompa nie wymaga pełnego demontażu. W celu dekontaminacji należy odkręcić wlot lub filtr, umyć pompę mydłem bezfosforanowym, dokładnie wypłukać wodą dejonizowaną i osuszyć. Zaleca się stosowanie opcjonalnego filtra jednorazowego, aby zapobiec przedostawaniu się osadów do silnika.

Rozwiązywanie problemów

W przypadku awarii należy sprawdzić poprawność podłączenia biegunów akumulatora oraz stan naładowania (minimum 12.5V). Jeśli bezpiecznik wyskoczy, należy ustawić pokrętło na 0, wcisnąć przycisk resetu i ponownie uruchomić urządzenie. Kody błędów LED pozwalają na szybką diagnostykę, np. migająca czerwona dioda oznacza rozłączenie pompy, a stała czerwona wymaga serwisu.

Tabela definicji wskaźników LED
Tabela definicji wskaźników LED

Praktyczna pomoc

Typowe problemy

Pompa nie działa, diody LED nie świecą

Sprawdź polaryzację podłączenia do akumulatora. Odwrotna polaryzacja powoduje, że kontroler nie uruchomi się, ale nie ulegnie uszkodzeniu.

Bezpiecznik automatyczny wyskakuje

Ustaw pokrętło na 0, wciśnij przycisk resetu na obudowie kontrolera, a następnie powoli zwiększaj przepływ.

Dioda miga na żółto

Niskie napięcie akumulatora. Należy przerwać pracę i naładować akumulator.

Szybkie miganie czerwonej diody

Problem z ciągłością elektryczną. Sprawdź wszystkie połączenia kablowe między pompą a kontrolerem.

Przed użyciem

  • Sprawdź, czy pompa jest całkowicie zanurzona w wodzie.
  • Upewnij się, że pokrętło kontrolera jest w pozycji OFF przed podłączeniem zasilania.
  • Sprawdź, czy akumulator 12V jest naładowany (minimum 12.5V).
  • Upewnij się, że czerwony zacisk jest podłączony do plusa (+), a czarny do minusa (-).
  • Sprawdź, czy rurka wylotowa jest poprawnie osadzona na króćcu.

Parametry w praktyce

Pokrętło 0-10
Regulacja napięcia wyjściowego (0-25V) i prędkości przepływu wody.
Wyłącznik niskonapięciowy
Automatyczne odcięcie zasilania przy 10V w celu ochrony akumulatora przed głębokim rozładowaniem.

Ilustracje i schematy

  • Schemat połączeń: Ilustruje podłączenie pompy do kontrolera i akumulatora.
  • Tabela wskaźników LED: Wyjaśnia znaczenie kolorów i trybów migania diod (np. zielony - praca, żółty - niski stan baterii, czerwony - błąd).

Zgodność modelu

  • Wymaga akumulatora 12V o wydajności do 45A.
  • Kompatybilna z opcjonalnym zestawem 2" Well Cap Assembly.
  • Przeznaczona wyłącznie do wody gruntowej.
