Instrukcja obsługi silnika elektrycznego Truper MOE-1/2B i MOE-1/4B

Szybki przewodnik po instrukcji obsługi silnika elektrycznego jednofazowego Truper (modele MOE-1/2B, MOE-1/4B). Dowiedz się, jak poprawnie zamontować silnik, wykonać połączenia elektryczne, dobrać przewody i rozwiązywać typowe problemy...

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy jednofazowych silników elektrycznych Truper o kodach 102303 (MOE-1/2B) oraz 102301 (MOE-1/4B). Dokument zawiera kluczowe wytyczne dotyczące bezpiecznego montażu, podłączenia elektrycznego oraz konserwacji urządzenia. Przed przystąpieniem do pracy należy upewnić się, że napięcie zasilania jest zgodne z tabliczką znamionową silnika.

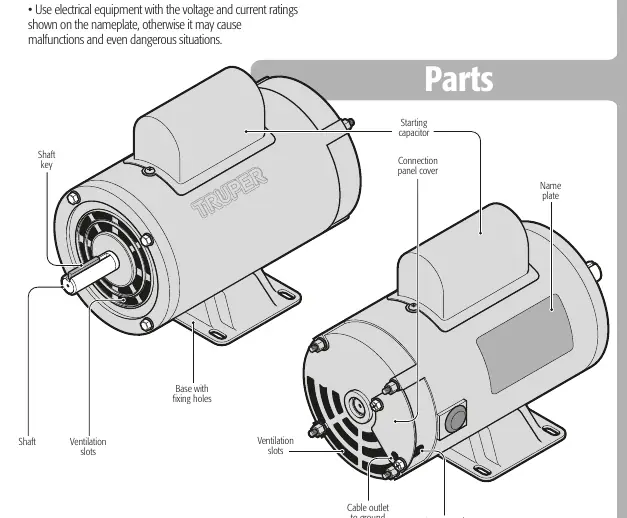

Schemat budowy silnika
Schemat budowy silnika

Montaż silnika

Silnik należy montować na sztywnej podstawie, na płaskiej powierzchni. Ważne jest, aby wał silnika obracał się swobodnie przed instalacją. Do montażu należy użyć czterech śrub o średnicy 5/16" (8 mm). W przypadku montażu na płycie stalowej, jej grubość nie powinna być mniejsza niż średnica śruby. W przypadku betonu, należy zapewnić odpowiednią długość gwintu śruby (min. 7/16" lub 11 mm). Należy użyć poziomicy, aby zapewnić idealne wypoziomowanie silnika.

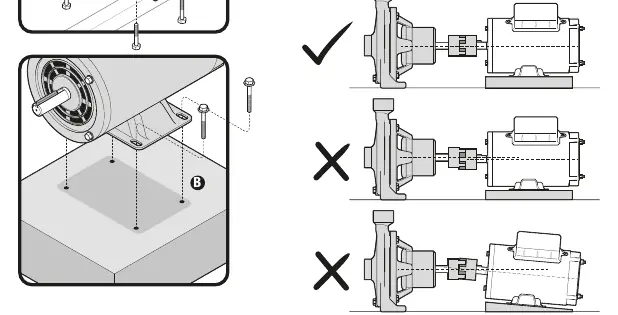

Prawidłowe osiowanie wału silnika z maszyną napędzaną
Prawidłowe osiowanie wału silnika z maszyną napędzaną

Osiowanie wału

Prawidłowe osiowanie wału silnika z maszyną napędzaną jest kluczowe dla redukcji wibracji i wydłużenia żywotności łożysk. Zaleca się stosowanie elastycznych sprzęgieł, które absorbują niewielkie odchylenia montażowe.

Podłączenie elektryczne

Podłączenie do źródła zasilania musi być wykonane przez wykwalifikowanego elektryka zgodnie ze schematami zawartymi w instrukcji. Silnik wymaga oddzielnego obwodu elektrycznego z przewodami o przekroju nie mniejszym niż 12 AWG, zabezpieczonego bezpiecznikiem zwłocznym 20 A - 30 A.

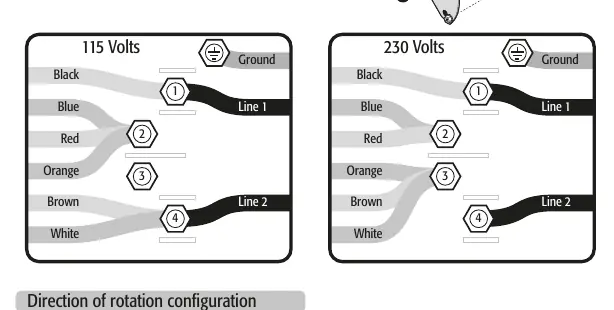

Schemat połączeń elektrycznych dla 115V i 230V
Schemat połączeń elektrycznych dla 115V i 230V
  • Uziemienie: Urządzenie musi być uziemione, aby zapobiec porażeniu prądem. Nie wolno usuwać ani modyfikować przewodu uziemiającego wtyczki.
  • Konfiguracja napięcia: Instrukcja zawiera schematy dla zasilania 115 V oraz 230 V.
  • Kierunek obrotów: Aby zmienić kierunek obrotów z zegarowego na przeciwny, należy zamienić miejscami przewody czerwony i brązowy.

Rozwiązywanie problemów

W przypadku problemów z pracą silnika, należy sprawdzić następujące elementy:

  • Silnik nie startuje: Sprawdź, czy osłona wentylatora nie jest wygięta i nie blokuje wentylatora, czy wirnik nie uderza o stojan oraz czy okablowanie jest poprawne.
  • Silnik wibruje: Sprawdź wyważenie obciążenia i wirnika, stan łożysk oraz czy silnik jest poprawnie osiowany z maszyną.
  • Silnik długo przyspiesza: Może to wynikać z uszkodzonych łożysk, wadliwego kondensatora lub zbyt niskiego napięcia zasilania.

Bezpieczeństwo

Przed instalacją lub konserwacją zawsze odłączaj zasilanie. Nie dotykaj nieosłoniętych terminali ani linii pod napięciem. Nie instaluj silnika w środowisku o wysokiej temperaturze, wilgotności, zapyleniu lub w obecności gazów korozyjnych.

Praktyczna pomoc

Typowe problemy

Silnik długo przyspiesza

Sprawdź łożyska, kondensator, wyłącznik odśrodkowy lub upewnij się, że napięcie zasilania jest w normie (w granicach 10% wartości znamionowej).

Silnik nie startuje po instalacji

Sprawdź, czy osłona wentylatora nie jest wygięta, czy wirnik nie uderza o stojan oraz czy okablowanie jest zgodne ze schematem.

Silnik wibruje

Sprawdź wyważenie obciążenia i wirnika, stan łożysk oraz czy silnik jest poprawnie osiowany z maszyną napędzaną.

Zadziałanie zabezpieczenia przeciążeniowego

Sprawdź, czy silnik nie jest przeciążony, czy obciążenie nie jest zablokowane oraz czy temperatura otoczenia nie jest zbyt wysoka.

Przed użyciem

  • Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową silnika.
  • Upewnij się, że wał silnika obraca się swobodnie przed montażem.
  • Sprawdź, czy obwód elektryczny jest zabezpieczony bezpiecznikiem 20A-30A.
  • Upewnij się, że przewód uziemiający jest poprawnie podłączony.
  • Sprawdź osiowanie wału silnika z maszyną napędzaną.

Parametry w praktyce

Service factor 1.15
Współczynnik określający dopuszczalne przeciążenie silnika ponad moc znamionową.
Frame 56 (NEMA)
Standardowy rozmiar obudowy silnika.

Ilustracje i schematy

  • Schemat połączeń (strona 8) pokazuje konfigurację dla 115V i 230V.
  • Rysunki montażowe (strona 7) ilustrują poprawne osiowanie wału z maszyną napędzaną.

Zgodność modelu

  • Silnik przeznaczony do pracy w temperaturze poniżej 40°C.
  • Wymaga zasilania jednofazowego 60 Hz.
