Instrukcja obsługi oświetlenia LED Rock Lights 1DRAG8
Poznaj instrukcję obsługi oświetlenia LED Rock Lights 1DRAG8. Dowiedz się, jak poprawnie zamontować zestaw, podłączyć zasilanie, skonfigurować aplikację Magic Lantern oraz obsługiwać pilot zdalnego sterowania.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zestaw LED Rock Lights 1DRAG8 to oświetlenie 12V sterowane pilotem RF lub aplikacją Magic Lantern. Przed montażem należy wykonać test funkcjonalny, a następnie zamontować światła, prowadząc przewody z dala od ruchomych części pojazdu. str. 1, 2
Najważniejsze czynności
- Test funkcjonalny str. 1
- Montaż świateł str. 2
Pierwsze uruchomienie
- Podłącz światła do zasilania 12V, sprawdź działanie pilota i aplikacji przed montażem. str. 1
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Światła nie działają
Sprawdź połączenie z akumulatorem i polaryzację przewodów.
str. 1, 2Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie wejściowe | 12V DC | Zasilanie | str. 1 |
| Moc | 10W | Pobór mocy | str. 1 |
Gdzie szukać w PDF
- Specyfikacja i obsługa str. 1
- Instrukcja montażu str. 2

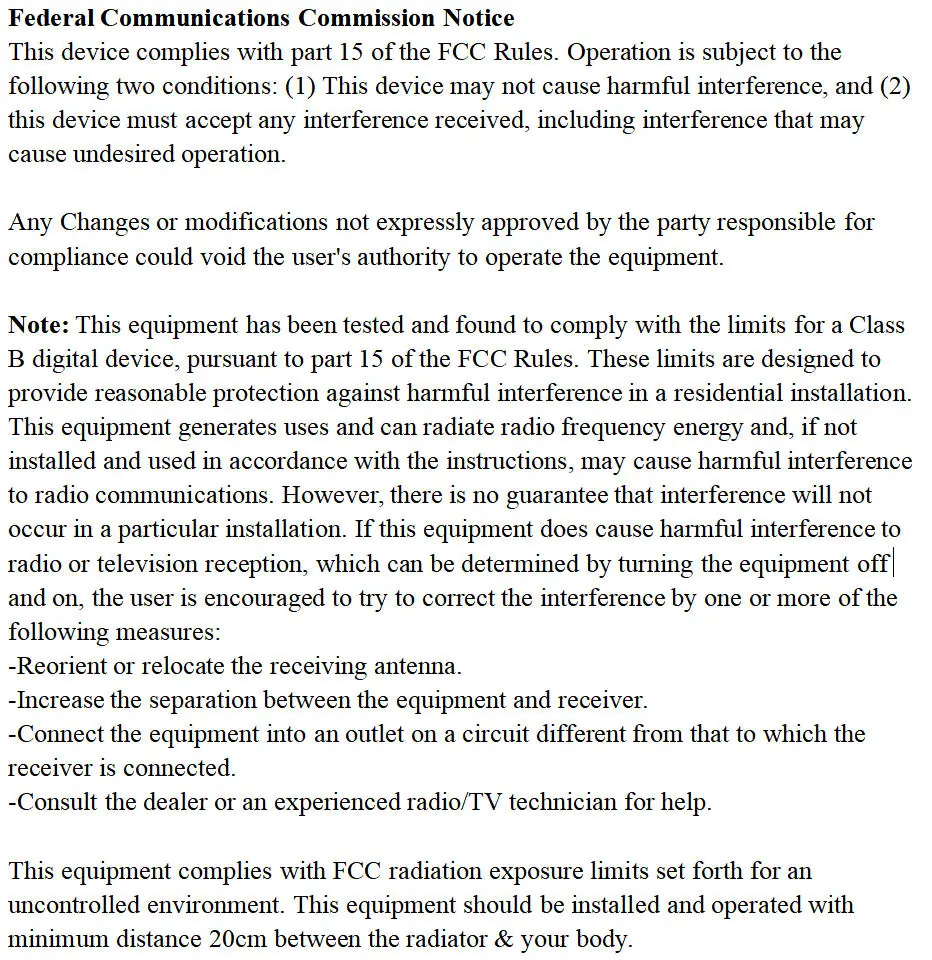

- Informacje FCC str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do montażu oświetlenia LED Rock Lights 1DRAG8 należy bezwzględnie wykonać test funkcjonalny. Podłącz światła do źródła zasilania 12V, aby upewnić się, że wszystkie elementy działają poprawnie i reagują na pilot oraz aplikację. W przypadku stwierdzenia wadliwych elementów lub braków w zestawie, należy skontaktować się z obsługą techniczną.
Specyfikacja techniczna
- Napięcie wejściowe: 12V DC
- Moc: 10W
- Stopień ochrony: IP68
- Żywotność: 50 000 godzin
- Sterowanie: Aplikacja Bluetooth + pilot RF
Instalacja
- Test przedinstalacyjny: Tymczasowo podłącz światła do akumulatora samochodowego, aby sprawdzić ich działanie.
- Przygotowanie powierzchni: Oczyść i osusz miejsca montażu na podwoziu pojazdu, aby zapewnić odpowiednią przyczepność.
- Zaznaczanie i wiercenie: Ustaw światła w wybranej pozycji, zaznacz otwory na śruby i wywierć otwory wiertłem 1/4 cala.
- Montaż świateł: Zastosuj taśmę samoprzylepną z tyłu lampy, a następnie zabezpiecz ją za pomocą dostarczonych śrub.
- Prowadzenie przewodów: Poprowadź główny kabel zasilający wzdłuż ramy pojazdu, zabezpieczając go opaskami zaciskowymi z dala od ruchomych części i źródeł ciepła.
- Podłączenie do akumulatora: Podłącz przewód dodatni (+) do bieguna dodatniego akumulatora, a przewód ujemny (-) do bieguna ujemnego.
- Test końcowy: Uporządkuj nadmiar przewodów i przeprowadź ostateczny test wszystkich świateł za pomocą aplikacji lub pilota.
Obsługa
Pilot zdalnego sterowania
Pilot umożliwia włączanie/wyłączanie świateł, regulację prędkości i jasności, wybór kolorów oraz trybów oświetlenia, a także aktywację trybu automatycznego.
Aplikacja Magic Lantern
- Zeskanuj kod QR w instrukcji, aby pobrać aplikację Magic Lantern.
- Włącz Bluetooth w telefonie i zainstaluj aplikację.
- Otwórz aplikację i sparuj wykryte światła LED.
- Wybierz ikonę menu w lewym górnym rogu i przejdź do sekcji "My Devices".
- Po połączeniu możesz sterować kolorami, jasnością i trybami pracy.
Praktyczna pomoc
Typowe problemy
Światła nie świecą po podłączeniu
Sprawdź połączenie z akumulatorem 12V. Upewnij się, że przewody są poprawnie podłączone do biegunów dodatniego i ujemnego.
Brak połączenia z aplikacją Magic Lantern
Upewnij się, że Bluetooth w telefonie jest włączony, a aplikacja ma odpowiednie uprawnienia. Spróbuj ponownie sparować urządzenie w aplikacji.
Przed użyciem
- Sprawdź zawartość zestawu pod kątem brakujących elementów
- Wykonaj test funkcjonalny przed montażem na pojeździe
- Przygotuj wiertarkę z wiertłem 1/4 cala
- Upewnij się, że masz dostęp do akumulatora 12V
- Przygotuj opaski zaciskowe do zabezpieczenia przewodów
Pokaż więcej Pokaż mniej
Ilustracje i schematy

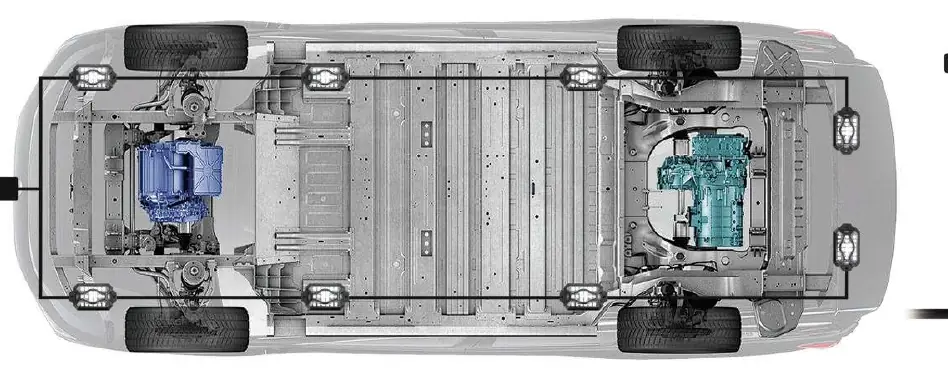

- Schemat instalacji pokazuje sposób prowadzenia przewodów wzdłuż ramy pojazdu oraz podłączenie do akumulatora.
- Rysunek pilota przedstawia funkcje przycisków: włączanie/wyłączanie, regulację jasności, prędkości oraz wybór kolorów.
Zgodność modelu
- Urządzenie wymaga zasilania 12V DC.
- Wymagany smartfon z obsługą Bluetooth do korzystania z aplikacji Magic Lantern.
