Instrukcja obsługi belki świetlnej Cell2 Raiden DC
Kompletny przewodnik instalacji i obsługi belki świetlnej Cell2 Raiden DC. Dowiedz się, jak poprawnie podłączyć przewody zasilające i sterujące, skonfigurować tryby pracy oraz jak używać oprogramowania konfiguracyjnego.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje montaż, podłączenie elektryczne (zasilanie i CAN), definicje przewodów funkcyjnych oraz konfigurację belki świetlnej Cell2 Raiden DC za pomocą dedykowanego oprogramowania. str. 1, 2
Najważniejsze czynności
- Podłączenie zasilania str. 2
Pierwsze uruchomienie
- Podłącz przewód czerwony (z bezpiecznikiem) do +VDC, czarny do masy, a przewody CAN do kontrolera. str. 2
Problemy i rozwiązania
Belka nie działa poprawnie
Sprawdź połączenia przewodów zasilających i sterujących.
str. 1Konserwacja i reset
- Nie używaj myjek ciśnieniowych do czyszczenia. str. 1
Gdzie szukać w PDF
- Schemat podłączenia i ostrzeżenia str. 1
- Instrukcja instalacji i funkcje przewodów str. 2
Spis treści
Najważniejsze informacje z instrukcji
Instrukcja dotyczy belki świetlnej Cell2 Raiden DC. Prawidłowa instalacja wymaga wiedzy z zakresu elektroniki samochodowej. Przed montażem zaleca się określenie, skonfigurowanie i przetestowanie wymaganych funkcji. Uwaga: Nie używaj przewodu zasilającego jako włącznika belki. Do włączania i aktywacji funkcji należy używać wyłącznie przewodów funkcyjnych.
Instalacja i podłączenie
Proces instalacji obejmuje podłączenie zasilania oraz magistrali CAN:

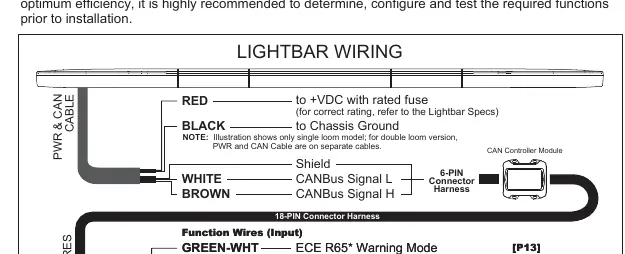

- Zasilanie: Przewód czerwony (RED) należy podłączyć do +VDC, stosując odpowiedni bezpiecznik (zgodnie ze specyfikacją belki). Przewód czarny (BLACK) należy podłączyć do masy pojazdu (chassis ground).
- Magistrala CAN: Przewody CAN oraz ekran (Shield) należy podłączyć do odpowiednich styków w 6-pinowej wiązce modułu kontrolera CAN.
- Weryfikacja: Upewnij się, że wszystkie przewody są solidnie połączone przed aktywacją jakiejkolwiek funkcji.
Funkcje przewodów wejściowych
Wszystkie przewody funkcyjne (wejściowe) aktywowane są poprzez podanie stałego napięcia +VDC. Dostępne funkcje obejmują:
- Tryby ostrzegawcze: ECE R65 Warning Mode, Warning Mode 1, Warning Mode 2.
- Oświetlenie robocze: Cruise Mode, Full Front Flood, Take-Down Lights, Alley (Corner) Light.
- Funkcje specjalne: Traffic Arrow (kierunkowskaz), Rear Wig-Wag, Warning Cut-off (wyłączanie sekcji), Low Power Operation (tryb nocny/dim).
W przypadku aktywacji kilku przewodów jednocześnie, obowiązuje kolejność priorytetów (P1-P16), gdzie P1 ma najwyższy priorytet.
Funkcje zaawansowane i programowanie
Belka obsługuje zaawansowane programowanie za pomocą oprogramowania RAIDEN Lightbar Configuration Tool. Pozwala ono na dostosowanie:
- Wartości przyciemniania czujnika światła.
- Wzorów błysków, grup, faz i kolorów.
- Procentowej mocy w trybie Low Power.
- Wzorów Traffic Arrow.
- Priorytetów przewodów.
Oprogramowanie można pobrać ze strony: https://service.juluen.com.tw/Utility
Konserwacja i bezpieczeństwo
Aby uniknąć uszkodzenia belki i utraty gwarancji, nie używaj myjek ciśnieniowych do czyszczenia urządzenia. Wadliwe połączenia mogą spowodować nieprawidłowe działanie belki lub reset do ustawień fabrycznych.
