Instrukcja obsługi belki ostrzegawczej Cell2 KUIPER-FIT 1516.6MM
Szybki przewodnik po instalacji i obsłudze belki ostrzegawczej Cell2 KUIPER-FIT 1516.6MM. Dowiedz się, jak poprawnie podłączyć przewody, zmieniać tryby świecenia oraz dbać o urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy instalacji i obsługi belki ostrzegawczej Cell2 KUIPER-FIT. Instalacja wymaga wiedzy z zakresu elektroniki samochodowej. Przed montażem zaleca się przetestowanie wszystkich funkcji urządzenia. Należy pamiętać, że wszystkie przewody funkcyjne są aktywowane poprzez ciągłe podanie napięcia +VDC.
Podłączenie elektryczne
Prawidłowe podłączenie przewodów jest kluczowe dla działania belki:
- Przewód CZERWONY (RED): Podłącz do zasilania +VDC przez odpowiednio dobrany bezpiecznik (tryb ostrzegawczy).
- Przewód CZARNY (BLACK): Podłącz do masy pojazdu (chassis ground).
- Przewód BIAŁY (WHITE): Służy do aktywacji oświetlenia środkowego (Illuminated Center Section).
- Przewód ŻÓŁTY (YELLOW): Służy do zmiany wzoru błysków.
Po zamontowaniu belki należy poprowadzić przewód sterujący do panelu przełączników lub kontrolera wewnątrz pojazdu.
Funkcje i sterowanie
Belka posiada następujące funkcje sterowania:
- Tryb ostrzegawczy: Aktywowany poprzez podanie +VDC na przewód czerwony.
- Zmiana wzoru błysków: W trybie ostrzegawczym należy dotknąć przewodem żółtym do +VDC:
- Krótkie dotknięcie (raz): przejście do następnego wzoru.
- Krótkie dotknięcie (trzy razy): reset do wzoru domyślnego (FP#1).
- Oświetlenie środkowe (ICS): Aktywowane poprzez podanie +VDC na przewód biały. Uwaga: funkcja ta działa tylko w modelach wyposażonych w oświetlenie ICS.
Bezpieczeństwo i konserwacja
Przestrzegaj poniższych zasad, aby uniknąć uszkodzenia urządzenia:
- Błędne połączenia mogą spowodować nieprawidłowe działanie belki lub reset do ustawień fabrycznych.
- Nie używaj myjek ciśnieniowych do czyszczenia belki, ponieważ może to doprowadzić do uszkodzenia urządzenia i utraty gwarancji.
Informacje o producencie
Cell2
Praktyczna pomoc
Typowe problemy
Belka nie działa lub resetuje się do ustawień domyślnych
Sprawdź poprawność połączeń elektrycznych. Błędne okablowanie może powodować awarie.
Brak reakcji oświetlenia środkowego (ICS)
Upewnij się, że Twój model belki posiada opcję oświetlenia środkowego. Przewód biały nie zadziała, jeśli konfiguracja belki go nie obejmuje.
Przed użyciem
- Upewnij się, że posiadasz odpowiednią wiedzę z zakresu elektroniki samochodowej.
- Skonfiguruj i przetestuj wszystkie funkcje belki przed jej ostatecznym montażem.
- Zastosuj bezpiecznik o odpowiedniej wartości na przewodzie zasilającym (RED).
- Upewnij się, że przewód czarny jest solidnie podłączony do masy pojazdu.
Ilustracje i schematy
- Schemat 'LIGHTBAR WIRING' przedstawia kolory przewodów i ich przypisane funkcje.

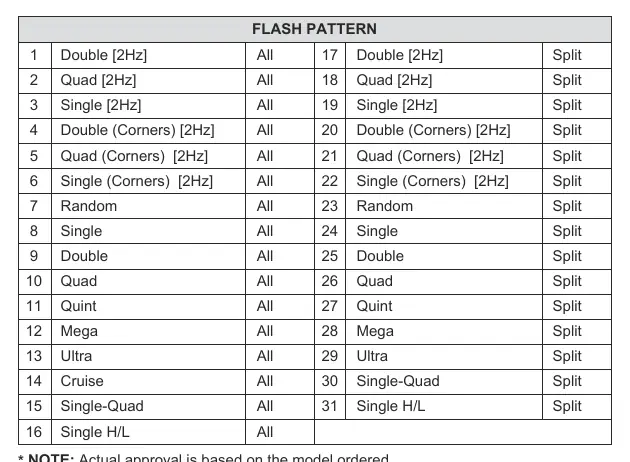

- Tabela 'FLASH PATTERN' zawiera listę 31 dostępnych wzorów błysków z podziałem na tryby 'All' (całość) oraz 'Split' (podzielone).
Zgodność modelu
- Funkcja oświetlenia środkowego (ICS) jest zależna od zakupionej konfiguracji modelu.
