Instrukcja montażu belki oświetleniowej Cell2 Kuiper 1516.6MM

Najważniejsze informacje z instrukcji

Instrukcja dotyczy montażu belki oświetleniowej Kuiper. Przed przystąpieniem do prac należy zaplanować rozmieszczenie urządzenia oraz trasę kabli zasilających. Uwaga: Nie używaj myjek ciśnieniowych do czyszczenia belki, ponieważ może to spowodować uszkodzenie urządzenia i utratę gwarancji. Podczas prowadzenia przewodów należy zachować szczególną ostrożność w pobliżu poduszek powietrznych.

Przygotowanie do instalacji

• Upewnij się, że belka i elementy montażowe są odpowiednio dobrane do pojazdu.
• Zaplanuj lokalizację montażu oraz trasę kabli zasilających.
• Po wywierceniu otworów należy usunąć zadziory, wygładzić ostre krawędzie i zastosować przelotki (grommets), aby chronić przewody przed przetarciem.
• W przypadku uziemienia do ramy pojazdu, używaj punktów uziemienia zalecanych przez producenta pojazdu.

Montaż na dachu pojazdu

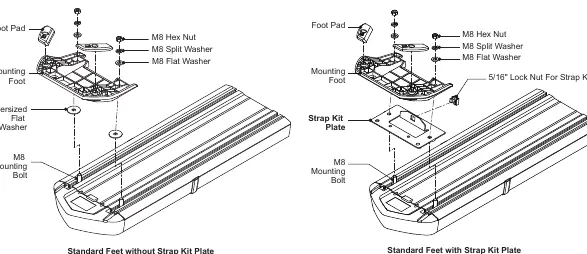

Standardowe stopki (Standard Feet)

1. Odwróć belkę do góry dnem.
2. Wsuń cztery śruby montażowe M8 w kanały na spodzie belki (po dwie na stronę).
3. Zamontuj stopki montażowe, ale nie dokręcaj śrub całkowicie, aby umożliwić ich pozycjonowanie.
4. Moment dokręcania: 115–125 kgf-cm (99.82–108.5 lbf-in).
5. Jeśli nie używasz płytki zestawu pasków (strap kit plate), użyj dołączonych powiększonych podkładek płaskich, aby wypełnić szczelinę.

Montaż stały (Permanent Mount)

1. Umieść belkę na dachu, zazwyczaj nad słupkiem B.
2. Dopasuj stopki tak, aby spoczywały na sztywnej krawędzi dachu lub rynnie.
3. Użyj stopki jako szablonu do zaznaczenia otworów, a następnie wywierć je. Ostrzeżenie: Nie wierć przez konstrukcję wsporczą dachu między stroną kierowcy a pasażera.
4. Zabezpiecz belkę śrubami i nakrętkami (dostarczanymi przez użytkownika).
5. Zastosuj uszczelniacz silikonowy wokół otworów, aby zapobiec wyciekom wody.

Montaż na paskach (Strap Kit Mount)

1. Upewnij się, że używasz zestawu pasków dedykowanego dla konkretnego modelu pojazdu.
2. Umieść belkę na dachu, centrując ją nad słupkiem B.
3. Zaznacz miejsca wiercenia przy użyciu paska montażowego.
4. Po wywierceniu otworów i nałożeniu uszczelniacza, przykręć paski do pojazdu.
5. Zamocuj belkę do pasków za pomocą śrub i nakrętek zabezpieczających.

Montaż na gumowych stopkach (Rubber Feet Mount)

1. Umieść belkę z gumowymi stopkami na dachu, zaznacz otwory i wywierć je.
2. Wsuń śruby M8 w kanały belki.
3. Zabezpiecz belkę na dachu za pomocą dostarczonego osprzętu.
4. Moment dokręcania: 30–40 kgf-cm (26.04–34.72 lbf-in).

Montaż na płaskiej powierzchni

1. Odwróć belkę i wsuń śruby montażowe M8 w kanały.
2. Zamontuj wsporniki montażowe (Narrow lub Wide), pozostawiając śruby lekko poluzowane.
3. Użyj wspornika jako szablonu do zaznaczenia i wywiercenia otworów na powierzchni montażowej.
4. Dokręć nakrętki mocujące wspornik do belki (moment: 115–125 kgf-cm).
5. Przykręć wspornik do powierzchni montażowej i uszczelnij otwory silikonem.

Konserwacja

Po instalacji należy regularnie sprawdzać, czy wszystkie elementy złączne są dokręcone. W przypadku montażu na dachu, okresowa kontrola jest kluczowa dla bezpieczeństwa.
