Instrukcja obsługi rozdzielacza VGA Hall Technologies 200A
Szybki przewodnik po instalacji i obsłudze rozdzielacza VGA Hall Technologies 200A. Dowiedz się, jak podłączyć urządzenie, skonfigurować EDID i rozwiązać problemy z zasilaniem.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Model 200A to 2-portowy rozdzielacz VGA z obsługą audio i zarządzaniem EDID. Pozwala na przesyłanie sygnału wideo i audio z jednego źródła do dwóch odbiorników. str. 2
Najważniejsze czynności
- Podłączanie urządzenia str. 3
- Konfiguracja EDID str. 2, 3
Pierwsze uruchomienie
- Wyłącz sprzęt, podłącz kable, ustaw EDID, włącz urządzenia. str. 3
Problemy i rozwiązania
Zielona dioda zasilania nie świeci
Podłącz zewnętrzny zasilacz 6V DC.
str. 3Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Bandwidth | DC to 500 MHz | Przepustowość wideo | str. 3 |
| Power | 6 VDC, 300mA | Zasilanie | str. 3 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Wprowadzenie i funkcje str. 2
- Instalacja i specyfikacja str. 3
Spis treści
Najważniejsze informacje
Model 200A to 2-kanałowy rozdzielacz (splitter) sygnału VGA z obsługą audio. Urządzenie umożliwia przesyłanie sygnału wideo i audio z jednego źródła do dwóch odbiorników (np. monitorów, projektorów). Urządzenie posiada wbudowane zarządzanie EDID, co pozwala na emulację danych wyświetlacza lub pobieranie ich z monitora podłączonego do wyjścia nr 1.
Opis urządzenia

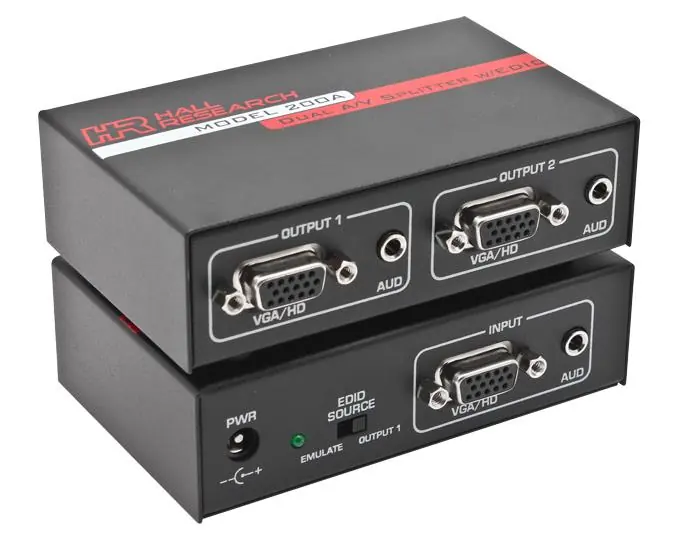

Urządzenie zamknięte jest w wytrzymałej metalowej obudowie. Na panelu przednim znajdują się złącza wejściowe i wyjściowe VGA oraz audio (3.5mm), a także przełącznik EDID SOURCE. Urządzenie może być zasilane bezpośrednio z portu VGA źródła sygnału, jednak w przypadku niewystarczającej mocy należy użyć dołączonego zasilacza zewnętrznego.
Zawartość zestawu
- Rozdzielacz 200A
- Kable wejściowe (6ft VGA i 3.5mm Stereo audio)
- Zasilacz (6 VDC, 300mA)
Instalacja
- Wyłącz wszystkie urządzenia i odłącz kable.
- Podłącz źródło wideo do wejścia wideo, a źródło audio do gniazda 3.5mm za pomocą dołączonych kabli.
- Podłącz wyjścia wideo (OUTPUT 1 i 2) do monitorów, projektorów itp. oraz wyjścia audio do głośników lub innych urządzeń audio.
- Ustaw przełącznik EDID SOURCE na odpowiednią pozycję (domyślnie OUTPUT 1).
- Włącz monitory/projektory, a następnie komputer.
- Jeśli zielona dioda (obok złącza zasilania) nie świeci, podłącz zewnętrzny zasilacz do urządzenia.
Konfiguracja EDID
Przełącznik EDID SOURCE pozwala wybrać źródło danych EDID:
- OUTPUT 1: Dane EDID są pobierane z monitora podłączonego do wyjścia nr 1.
- EMULATE: Używana jest wewnętrzna pamięć EDID rozdzielacza (domyślna, generyczna konfiguracja).
Dane techniczne
- Przepustowość wideo: DC do 500 MHz
- Złącza: HD15 (żeńskie) dla wideo, 3.5mm dla audio
- Zasilanie: 6 VDC, 300mA
- Temperatura pracy: 0°C do +50°C
Praktyczna pomoc
Typowe problemy
Brak zasilania (zielona dioda nie świeci)
Źródło sygnału VGA nie dostarcza wystarczającej mocy. Podłącz dołączony zasilacz zewnętrzny 6V DC.
Przed użyciem
- Wyłącz wszystkie urządzenia przed podłączeniem kabli
- Upewnij się, że masz kable VGA i audio
- Sprawdź ustawienie przełącznika EDID przed włączeniem zasilania
Parametry w praktyce
- Bandwidth (500 MHz)
- Wysoka przepustowość zapewniająca czysty i wyraźny obraz
Ilustracje i schematy
- Przełącznik EDID SOURCE: wybiera między emulacją wewnętrzną a pobieraniem danych z monitora na wyjściu 1
- Złącza VGA/HD: standardowe porty dla sygnału wideo
- Złącza AUD: porty dla sygnału audio 3.5mm
Zgodność modelu
- Urządzenie obsługuje sygnał RGBHV (VGA)
- Wymaga zewnętrznego zasilacza, jeśli źródło VGA nie zapewnia wystarczającej mocy
