Hydraulika / Zlewy i baterie
Instrukcja obsługi baterii kuchennej Hansgrohe Talis M54 210
Szybki przewodnik po instalacji i obsłudze baterii kuchennej Hansgrohe Talis M54 210. Dowiedz się, jak zamontować baterię, wyregulować ogranicznik temperatury wody i rozwiązywać typowe problemy techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Bateria Hansgrohe Talis M54 210 wymaga wyrównanego ciśnienia wody i montażu zgodnie z lokalnymi przepisami. Regulacja temperatury odbywa się poprzez demontaż uchwytu i ustawienie ogranicznika. str. 2, 3, 10
Najważniejsze czynności
- Regulacja temperatury str. 10
- Wymiana wkładu/uszczelki str. 2, 3
Problemy i rozwiązania
Armatura ciężko chodzi
Wymień wkład (kartusz).
str. 2, 3Konserwacja i reset
- Sprawdzanie zaworów zwrotnych str. 2, 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalne ciśnienie robocze | 1 MPa | Maksymalne dopuszczalne ciśnienie w instalacji. | str. 2, 3 |
Gdzie szukać w PDF
- Instrukcja montażu str. 4, 5, 6, 7
- Regulacja temperatury str. 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Bateria kuchenna Hansgrohe Talis M54 210 jest przeznaczona wyłącznie do wody pitnej. Przed przystąpieniem do montażu należy sprawdzić produkt pod kątem uszkodzeń transportowych. Po instalacji reklamacje dotyczące uszkodzeń powierzchni lub transportowych nie będą uwzględniane. Podczas montażu należy nosić rękawice, aby uniknąć obrażeń. Ciśnienie w instalacji ciepłej i zimnej wody musi być wyrównane.
Montaż
Instalacja powinna być przeprowadzona zgodnie z obowiązującymi normami i przepisami krajowymi. Przed montażem należy przepłukać instalację. Węże przyłączeniowe należy dokręcać ręcznie. Schematy montażowe wskazują na konieczność zachowania odpowiednich momentów dokręcania (np. 3 Nm dla mocowania baterii).
Regulacja ogranicznika temperatury
Bateria posiada możliwość ustawienia ogranicznika ciepłej wody. Nie zaleca się stosowania ogranicznika w połączeniu z przepływowym podgrzewaczem wody. Regulacja odbywa się poprzez demontaż uchwytu baterii i ustawienie pierścienia ogranicznika w odpowiedniej pozycji.
Konserwacja i czyszczenie
Zawory zwrotne muszą być regularnie sprawdzane zgodnie z normą EN 806-5 (przynajmniej raz w roku). Do czyszczenia nie należy używać silikonu zawierającego kwas octowy. Producent zaleca, aby po dłuższym okresie nieużywania lub rano, nie używać pierwszego pół litra wody do celów spożywczych.
Rozwiązywanie problemów
W przypadku sztywnego mieszacza lub kapania wody, konieczna jest wymiana wkładu (kartusza). Jeśli woda wycieka w obszarze wylewki lub przy podstawie, należy sprawdzić i ewentualnie wymienić uszczelki typu O-ring lub dokręcić węże przyłączeniowe.
Informacje o producencie
Hansgrohe SE
Praktyczna pomoc
Typowe problemy
Armatura ciężko chodzi
Wymień uszkodzony lub zakamieniony wkład (kartusz).
Armatura kapie
Wymień uszkodzony wkład (kartusz).
Wyciek wody przy wylewce
Wymień uszkodzoną uszczelkę typu O-ring.
Wyciek wody przy podstawie
Dokręć ręcznie węże przyłączeniowe lub wymień uszczelkę O-ring na wężu.
Zbyt niska temperatura ciepłej wody
Poprawnie ustaw ogranicznik temperatury ciepłej wody.
Przed użyciem
- Sprawdź produkt pod kątem uszkodzeń transportowych przed montażem.
- Upewnij się, że ciśnienie w instalacji ciepłej i zimnej wody jest wyrównane.
- Przepłucz instalację przed montażem baterii.
- Załóż rękawice ochronne podczas montażu, aby uniknąć skaleczeń.
- Sprawdź, czy używasz odpowiednich narzędzi (klucze płaskie).
Parametry w praktyce
- Ciśnienie robocze
- Maksymalnie 1 MPa (zalecane 0,1 - 0,5 MPa).
- Temperatura wody gorącej
- Maksymalnie 60°C.
- Dezynfekcja termiczna
- 70°C przez 4 minuty.
Ilustracje i schematy

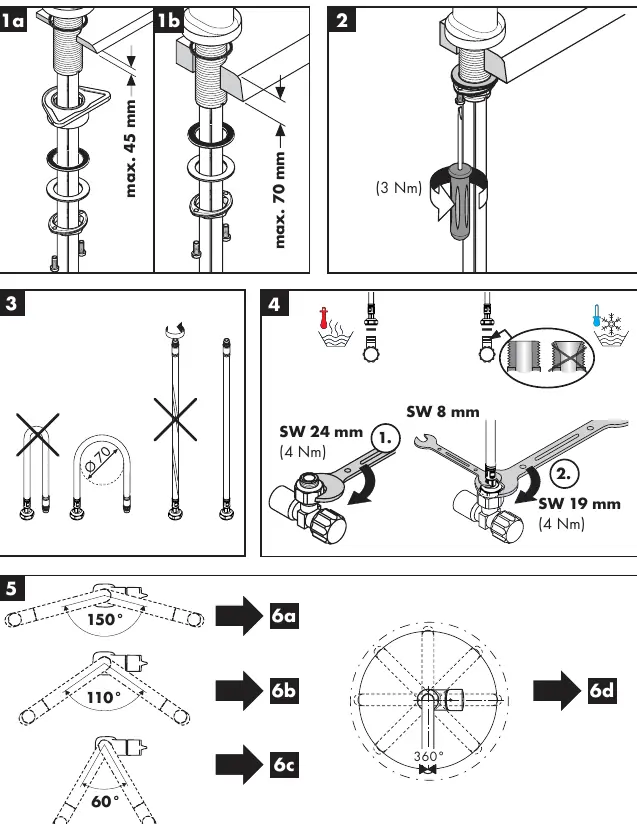

- Schemat montażu pokazuje sposób dokręcania węży oraz montażu wylewki.

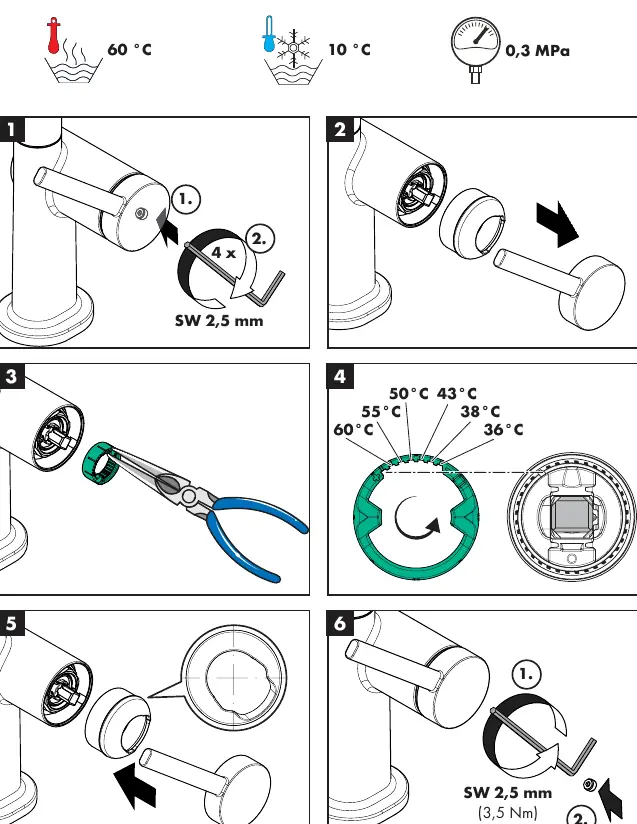

- Schemat regulacji temperatury pokazuje demontaż uchwytu i ustawienie pierścienia ogranicznika.
Zgodność modelu
- Produkt przeznaczony wyłącznie do wody pitnej.
- Nie zaleca się stosowania ogranicznika temperatury z przepływowymi podgrzewaczami wody.
