Instrukcja obsługi i montażu baterii termostatycznej Hansgrohe 16820XXX
Szybki przewodnik po instalacji i obsłudze baterii termostatycznej Hansgrohe 16820XXX. Dowiedz się, jak zamontować, wyregulować temperaturę i rozwiązywać typowe problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Bateria termostatyczna Hansgrohe wymaga montażu zgodnie z normami, regulacji temperatury po instalacji oraz okresowej konserwacji (czyszczenie filtrów, sprawdzanie zaworów zwrotnych). str. 18, 19
Najważniejsze czynności
- Regulacja temperatury str. 18
Pierwsze uruchomienie
- Po montażu należy przepłukać instalację i sprawdzić temperaturę na wylocie. str. 18
Problemy i rozwiązania
Mała ilość wody
Sprawdzić ciśnienie w instalacji, wyczyścić sitka.
str. 19Konserwacja i reset
- Okresowo ustawiać termostat na pozycję maksymalnie gorącą i maksymalnie zimną. str. 18
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Ciśnienie robocze | max. 1 MPa | Maksymalne dopuszczalne ciśnienie | str. 18 |
Gdzie szukać w PDF
- Instrukcja montażu str. 60, 61, 62, 63
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i obsługi baterii termostatycznej Hansgrohe. Przed przystąpieniem do prac montażowych należy zapoznać się z zaleceniami bezpieczeństwa, aby uniknąć obrażeń. Produkt przeznaczony jest wyłącznie do celów kąpielowych i higienicznych.
Montaż i instalacja
Montaż musi być przeprowadzony zgodnie z obowiązującymi normami. Zaleca się stosowanie rękawic ochronnych w celu uniknięcia zranień. Po instalacji należy przepłukać armaturę i sprawdzić szczelność połączeń.
Obsługa i regulacja
Bateria wyposażona jest w funkcję "Safety Function", która pozwala na wstępne ustawienie maksymalnej temperatury wody (np. 42°C). Po montażu należy sprawdzić temperaturę wody na wylocie i w razie potrzeby dokonać korekty, jeśli zmierzona temperatura różni się od ustawionej na termostacie.
Konserwacja
Aby zapewnić płynne działanie termostatu, należy okresowo ustawiać go na pozycję maksymalnie gorącą i maksymalnie zimną. Należy regularnie sprawdzać działanie zaworów zwrotnych zgodnie z normą DIN EN 1717 oraz czyścić filtry znajdujące się na jednostce regulacyjnej MTC.
Rozwiązywanie problemów
W przypadku wystąpienia usterek, takich jak mała ilość wody lub problemy z regulacją temperatury, należy sprawdzić ciśnienie w instalacji, wyczyścić sitka lub sprawdzić ustawienia termostatu. W razie konieczności należy wymienić wkład termostatyczny lub zawory zwrotne.
Informacje o producencie
Hansgrohe SE
Praktyczna pomoc
Typowe problemy
Mała ilość wody
Sprawdź ciśnienie w instalacji, wyczyść sitka przy wkładzie termostatycznym oraz uszczelkę z sitkiem w prysznicu.
Temperatura wody nie zgadza się z ustawioną
Wyreguluj termostat, sprawdź temperaturę zasilania ciepłą wodą (powinna wynosić 42-65°C).
Brak możliwości regulacji temperatury
Wyczyść lub wymień termostat, sprawdź czy korpus nie został zamontowany z przekręceniem o 180 stopni.
Przed użyciem
- Sprawdź ciśnienie wody w instalacji
- Upewnij się, że zasilanie ciepłą wodą jest włączone
- Załóż rękawice ochronne do montażu
- Przepłucz instalację przed montażem baterii
Parametry w praktyce
- Ciśnienie robocze
- Maksymalnie 1 MPa (10 bar)
- Zalecana temperatura wody gorącej
- 65°C dla optymalnej pracy termostatu
- Wydajność przepływu
- Około 26 l/min przy 0,3 MPa
Ilustracje i schematy

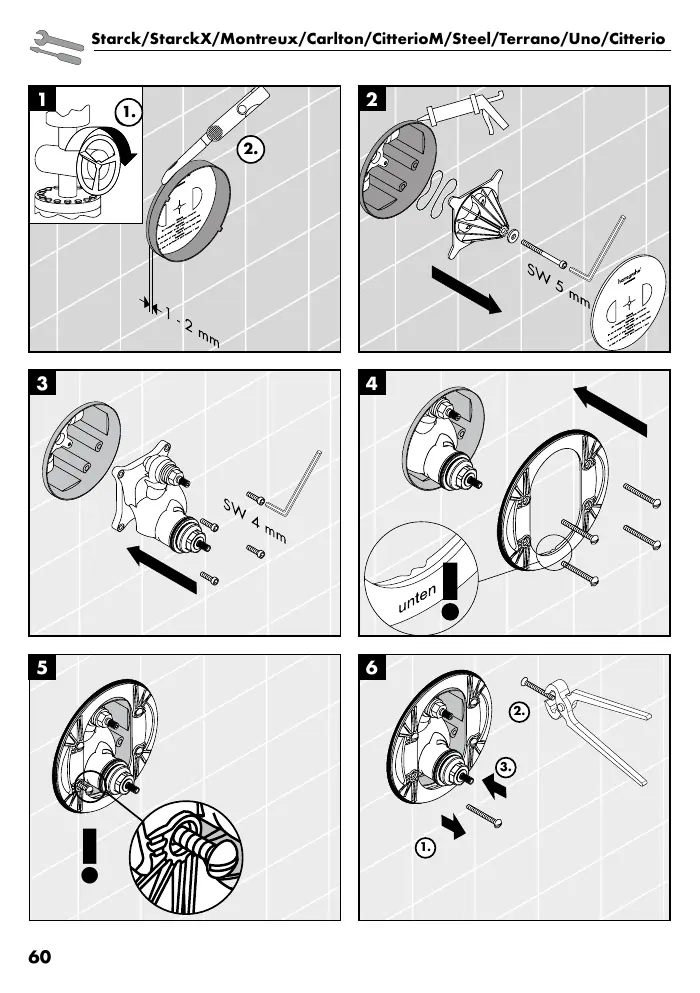

- Schemat montażu pokazuje instalację korpusu w ścianie

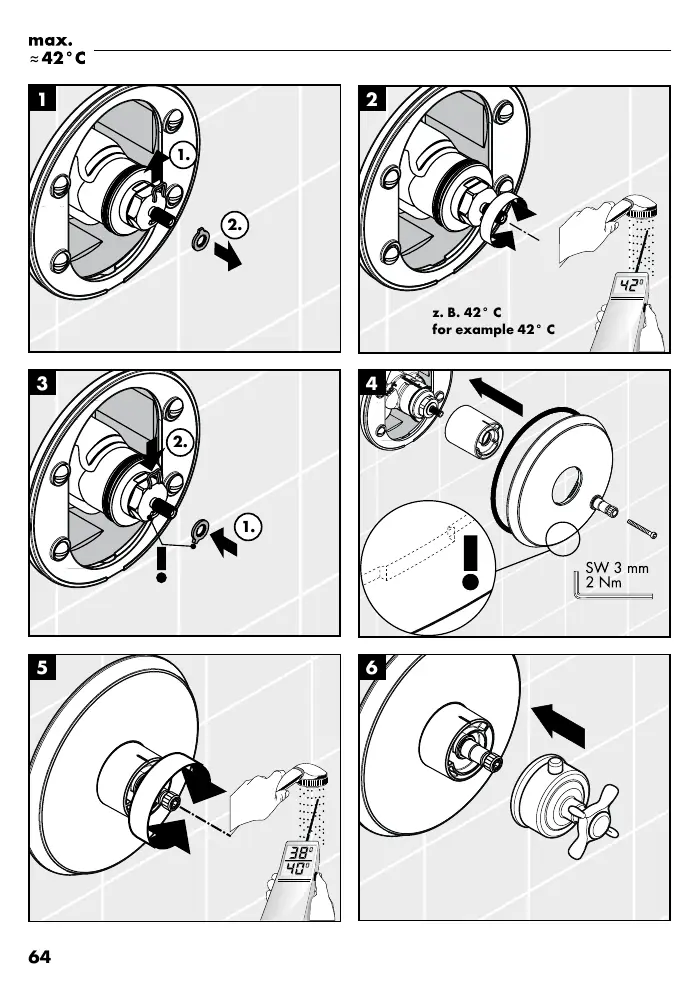

- Schemat regulacji temperatury pokazuje ustawienie ogranicznika

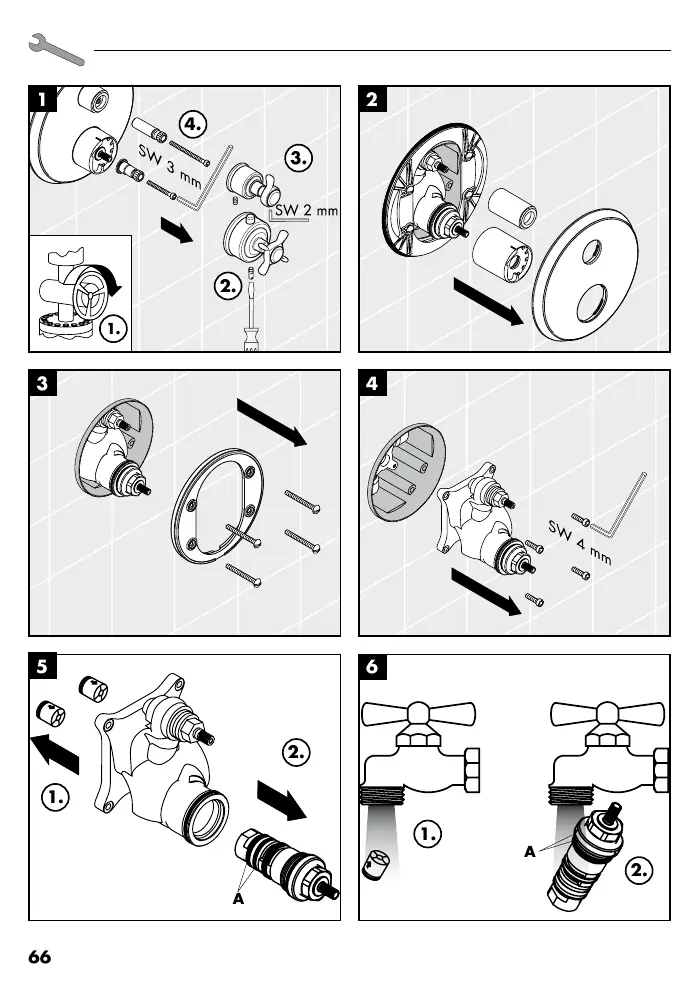

- Schemat konserwacji pokazuje demontaż wkładu termostatycznego
Zgodność modelu
- Wymaga wyrównania ciśnień między zasilaniem ciepłej i zimnej wody
