Instrukcja obsługi przekaźnika Heatit ZM Single Relay 16A
Szybki przewodnik instalacji i konfiguracji przekaźnika Heatit ZM Single Relay 16A. Dowiedz się, jak podłączyć urządzenie, dodać je do sieci Z-Wave, skonfigurować parametry pracy oraz rozwiązywać problemy z przeciążeniem.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aby dodać przekaźnik do sieci Z-Wave, ustaw kontroler w tryb dodawania, a następnie naciśnij przycisk konfiguracyjny lub przełącznik S1 trzy razy w krótkim odstępie czasu. str. 1
Najważniejsze czynności
- Reset do ustawień fabrycznych str. 2, 3
Pierwsze uruchomienie
- Po włączeniu zasilania urządzenie jest gotowe do pracy z ustawieniami domyślnymi. str. 2
Problemy i rozwiązania
Przeciążenie (Overload)
Sprawdź obciążenie, wykonaj cykl zasilania (wyłącz i włącz), aby zresetować przekaźnik.
str. 2Konserwacja i reset

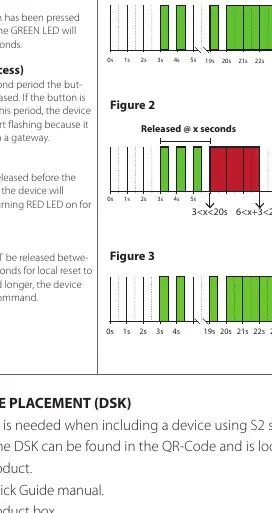

- Reset fabryczny: Przytrzymaj przycisk konfiguracyjny przez 20 sekund, aż dioda przestanie migać i zaświeci się światłem ciągłym. str. 2, 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalne obciążenie | 16A / 3600W | Limit prądowy i mocy | str. 1, 6 |
| Napięcie | 230VAC 50Hz | Napięcie zasilania | str. 6 |
Gdzie szukać w PDF
- Instalacja i schemat str. 2

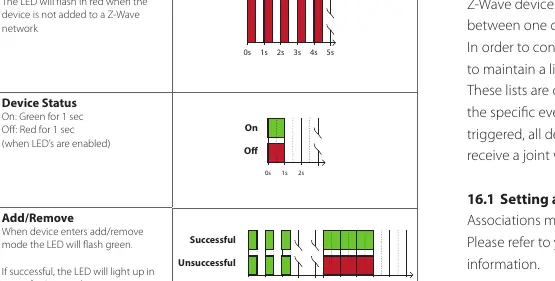

- Reset i kody LED str. 3
- Parametry konfiguracyjne str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Heatit ZM Single Relay 16A to przekaźnik dopuszkowy o wysokiej mocy, przeznaczony do instalacji wewnątrzściennych. Urządzenie pozwala na sterowanie podłączonymi odbiornikami za pomocą sieci Z-Wave lub przewodowego przełącznika ściennego. Maksymalne obciążenie wynosi 16A / 3600W przy 230VAC.
Instalacja
Instalacja musi być wykonana przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie sieciowe.
- N: Podłączenie neutralne (230VAC).
- O: Wyjście (obciążenie musi być podłączone między O a Neutralnym).
- L: Podłączenie fazowe (230VAC).
- S1: Przełącznik 1 (steruje przekaźnikiem wewnętrznym).
- S2: Przełącznik 2 (służy jako kontroler scen).
Urządzenie obsługuje zarówno pojedyncze, jak i podwójne przełączniki ścienne. W trybie Toggle (przełącznik bistabilny), S2 nie może być podłączony.
Dodawanie do sieci Z-Wave
Urządzenie można dodać do sieci na dwa sposoby:
- Metoda standardowa: Ustaw kontroler w tryb dodawania (add mode). Naciśnij przycisk konfiguracyjny lub przełącznik podłączony do S1 trzy razy w krótkim odstępie czasu. Dioda LED zamiga na zielono, potwierdzając inicjację procesu.
- SmartStart: Zeskanuj kod QR znajdujący się na produkcie, jeśli kontroler wspiera funkcję SmartStart. Urządzenie zostanie dodane automatycznie po włączeniu zasilania.
Tryby pracy przełącznika
Urządzenie obsługuje dwa typy przełączników:
- Momentary (domyślny): Przełącznik monostabilny (chwilowy). Zalecany tryb, umożliwiający korzystanie ze wszystkich funkcji, w tym HOLD i RELEASE.
- Toggle: Przełącznik bistabilny. W tym trybie tracone są funkcje: włączanie przez S1, komendy kontrolera scen oraz grupy asocjacyjne 3 i 5.
Bezpieczeństwo i ochrona
Urządzenie posiada wbudowane zabezpieczenia:
- Przeciążenie (Overload): Jeśli pobór prądu przekroczy 16A przez ponad 2 sekundy (lub 20A przez 0.2s), przekaźnik odetnie zasilanie. Aby przywrócić pracę, należy usunąć przyczynę przeciążenia i ręcznie włączyć przekaźnik.
- Przegrzanie (Overheating): Wbudowany czujnik temperatury wyłącza przekaźnik w przypadku wykrycia przegrzania.
Konfiguracja parametrów
Urządzenie pozwala na zmianę parametrów pracy, takich jak limit obciążenia (Parametr 1), zachowanie po przywróceniu zasilania (Parametr 6) czy typ przełącznika (Parametr 3). Zmiany można wprowadzać za pomocą kontrolera Z-Wave.
Praktyczna pomoc
Typowe problemy
Dioda LED świeci na czerwono przez 3 sekundy podczas dodawania
Proces dodawania nie powiódł się. Wykonaj procedurę usuwania urządzenia (remove device) i spróbuj ponownie.
Przekaźnik wyłączył się samoczynnie
Prawdopodobnie zadziałało zabezpieczenie przed przeciążeniem lub przegrzaniem. Sprawdź podłączone obciążenie i upewnij się, że nie przekracza 16A.
Urządzenie nie reaguje na przełącznik S2 w trybie Toggle
W trybie Toggle przełącznik S2 nie może być podłączony. Odłącz S2, aby zapewnić poprawne działanie.
Przed użyciem
- Wyłącz zasilanie sieciowe przed instalacją.
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
- Sprawdź, czy obciążenie nie przekracza 16A / 3600W.
- Przygotuj kontroler Z-Wave w trybie dodawania przed włączeniem zasilania urządzenia.
- W przypadku korzystania z S2, upewnij się, że wybrany tryb przełącznika (Momentary/Toggle) jest zgodny z instalacją.
Ilustracje i schematy

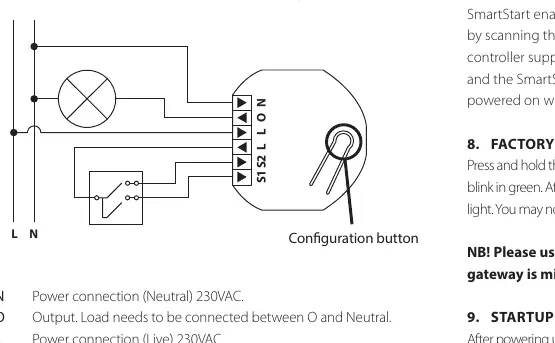

- Schemat instalacji pokazuje podłączenie fazy (L) i neutralnego (N) do przekaźnika oraz odbiornika do wyjścia (O).
- Przycisk konfiguracyjny znajduje się na obudowie urządzenia i służy do resetu oraz parowania.
Zgodność modelu
- Wymaga kontrolera Z-Wave wspierającego S2 Security dla pełnej funkcjonalności.
- Współpracuje z urządzeniami certyfikowanymi Z-Wave Plus.
