Przekaźnik Wiser 16A (CCTFR6100) służy do sterowania elektrycznymi systemami grzewczymi. Urządzenie wymaga systemu Wiser do pełnej konfiguracji i obsługi. Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami.
Opis urządzenia i zawartość zestawu
W skład zestawu wchodzą: przekaźnik Wiser 16A, zaciski kablowe, wtyczki zaślepiające oraz instrukcja. Urządzenie posiada wbudowany interfejs do sterowania obciążeniem do 16A.
Przygotowanie do instalacji
Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie. Należy przygotować powierzchnię montażową, zapewniając odpowiednie miejsce na okablowanie. Zaleca się stosowanie przewodów o przekroju 2,5 mm².
Montaż czujnika podłogowego
Jeśli używany jest czujnik podłogowy, należy go umieścić w rurce ochronnej o średnicy wewnętrznej min. 16 mm. Czujnik powinien znajdować się w odległości ok. 1 m od ściany, w połowie drogi między rurami grzewczymi. Nie należy umieszczać czujnika bezpośrednio na rurach grzewczych.
Podłączenie elektryczne
Podłączenie musi być wykonane zgodnie ze schematem znajdującym się w instrukcji. Należy upewnić się, że wszystkie połączenia są dokręcone, a uszczelki gumowe są poprawnie osadzone, aby zapewnić stopień ochrony IP44. Urządzenie nie wymaga uziemienia (Klasa II).
Dane techniczne
- Napięcie znamionowe: 230 V AC
- Maksymalne obciążenie: 16 A (obciążenie rezystancyjne)
- Stopień ochrony: IP44
- Komunikacja: Zigbee 3.0
- Temperatura pracy: 0°C do 60°C
Bezpieczeństwo
Urządzenie stwarza ryzyko porażenia prądem, wybuchu lub łuku elektrycznego. Nieprzestrzeganie instrukcji może prowadzić do śmierci lub poważnych obrażeń. Należy zawsze odłączać zasilanie przed przystąpieniem do jakichkolwiek prac przy urządzeniu.
Informacje o producencie
Schneider Electric
Praktyczna pomoc
Typowe problemy
Błąd czujnika temperatury
Sprawdź, czy czujnik jest poprawnie podłączony i nie styka się bezpośrednio z rurami grzewczymi.
Uszkodzenie przewodów
Używaj przewodów o przekroju 2,5 mm² i upewnij się, że uszczelki gumowe są poprawnie osadzone.
Przed użyciem
- Wyłącz zasilanie przed rozpoczęciem prac
- Sprawdź przekrój przewodów (min 2,5 mm²)
- Przygotuj miejsce montażu
- Upewnij się, że czujnik podłogowy jest w rurce ochronnej
- Sprawdź poprawność dokręcenia zacisków
Ilustracje i schematy

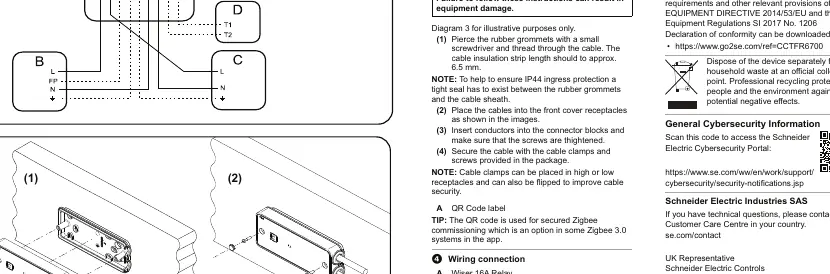

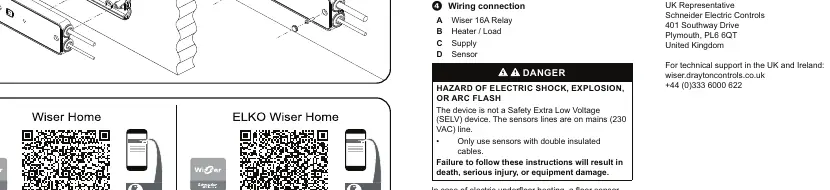

- Schemat połączeń przedstawia podłączenie zasilania (L, N) oraz obciążenia (grzejnik) i czujnika temperatury do odpowiednich zacisków przekaźnika.
Zgodność modelu
- Wymaga systemu Wiser do pełnej funkcjonalności
- Kompatybilny z czujnikami temperatury Schneider Electric (np. MEG5775-0003)
