Instrukcja obsługi inteligentnego gniazdka ELKO Wifer SmartPlug 16A
Szybki przewodnik po instalacji i obsłudze inteligentnego gniazdka ELKO Wifer SmartPlug 16A. Dowiedz się, jak bezpiecznie podłączyć urządzenie, jakie są jego parametry techniczne oraz jak korzystać z funkcji zdalnego sterowania i...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- SmartPlug 16A to inteligentne gniazdko Zigbee 3.0 umożliwiające zdalne sterowanie urządzeniami i monitorowanie zużycia energii. Wymaga bramki Zigbee do działania. str. 1
Najważniejsze czynności
- Podłącz do gniazdka z uziemieniem i sparuj z bramką Zigbee za pomocą aplikacji. str. 1
Pierwsze uruchomienie
- Podłącz urządzenie do gniazdka, a następnie użyj aplikacji do sparowania z systemem Wiser. str. 1
Problemy i rozwiązania
Urządzenie wyłącza się przy dużym obciążeniu
Jest to działanie mechanizmu ochrony termicznej. Urządzenie wyłączy się, aby zapobiec uszkodzeniu.
str. 1Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 230 V AC, 50 Hz | Standardowe napięcie sieciowe | str. 1 |
| Maks. prąd | 16 A | Maksymalne obciążenie prądowe | str. 1 |
Gdzie szukać w PDF
- Instrukcja obsługi i dane techniczne str. 1, 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Inteligentne gniazdko ELKO Wifer SmartPlug 16A służy do zdalnego sterowania podłączonymi urządzeniami elektrycznymi oraz monitorowania ich zużycia energii. Urządzenie komunikuje się za pomocą protokołu Zigbee 3.0 i wymaga kompatybilnej bramki (np. systemu Wiser). Gniazdko posiada wbudowany mechanizm ochrony termicznej, który automatycznie wyłącza zasilanie w przypadku długotrwałego, wysokiego obciążenia.
Opis urządzenia
Urządzenie składa się z:
- Status-LED (A): Dioda sygnalizująca stan pracy urządzenia.
- Przycisk operacyjny (B): Służy do ręcznego sterowania gniazdkiem.
Zasady bezpieczeństwa
Aby uniknąć uszkodzenia sprzętu i zapewnić bezpieczeństwo, należy przestrzegać następujących zasad:
- Urządzenie przeznaczone jest wyłącznie do użytku wewnątrz pomieszczeń.
- Nie podłączaj urządzeń wymagających stałego zasilania (np. sprzęt medyczny).
- Nie używaj gniazdka do ładowania pojazdów elektrycznych.
- Nie łącz gniazdek szeregowo (jedno w drugie).
- Podłączaj urządzenie tylko do gniazdka ściennego z uziemieniem.
- W przypadku wysokiego obciążenia przez długi czas, mechanizm ochrony termicznej może wyłączyć gniazdko.
Instalacja i obsługa
Aby rozpocząć korzystanie z urządzenia:

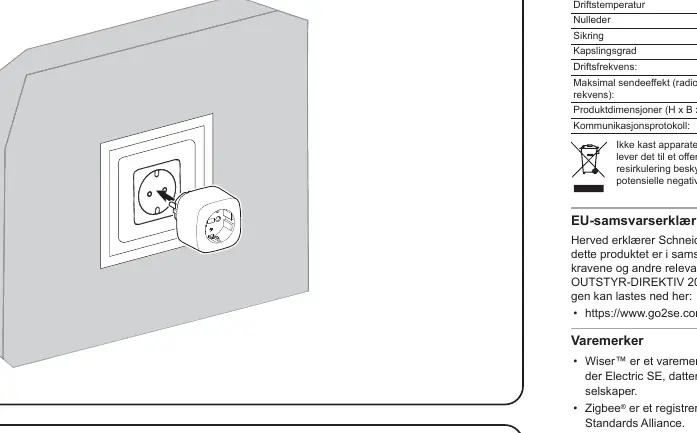

- Podłącz SmartPlug 16A do standardowego gniazdka ściennego z uziemieniem.
- Uruchom aplikację obsługującą system Wiser lub inną bramkę Zigbee.
- Zeskanuj kod QR z instrukcji, aby uzyskać dostęp do pełnej dokumentacji online, instrukcji konfiguracji i parowania urządzenia.
Dane techniczne
- Napięcie znamionowe: 230 V AC, 50 Hz
- Maksymalny prąd: 16 A
- Pobór mocy w trybie czuwania: maks. 0,5 W
- Temperatura pracy: 0°C do 35°C
- Protokół komunikacji: Zigbee 3.0
- Stopień ochrony: IP20
- Wymiary: 60 x 60 x 65 mm
Utylizacja
Urządzenia nie należy wyrzucać wraz z odpadami domowymi. Należy je przekazać do oficjalnego punktu zbiórki elektroodpadów w celu profesjonalnego recyklingu.
Informacje o producencie
Schneider Electric
Praktyczna pomoc
Typowe problemy
Urządzenie wyłącza się samoczynnie
Zadziałał mechanizm ochrony termicznej z powodu długotrwałego, wysokiego obciążenia. Odczekaj, aż urządzenie ostygnie.
Brak możliwości sterowania
Upewnij się, że urządzenie jest w zasięgu bramki Zigbee i zostało poprawnie sparowane w aplikacji.
Przed użyciem
- Sprawdź, czy gniazdko ścienne posiada uziemienie.
- Upewnij się, że obciążenie nie przekracza 16A.
- Upewnij się, że urządzenie nie jest używane do ładowania pojazdów elektrycznych.
- Sprawdź, czy w pobliżu znajduje się bramka Zigbee.
Ilustracje i schematy
- Element A to dioda LED statusu.
- Element B to przycisk operacyjny do ręcznego włączania/wyłączania.
Zgodność modelu
- Wymaga bramki Zigbee 3.0 (np. Wiser).
- Wymaga przewodu neutralnego w instalacji ściennej.
