Instrukcja obsługi grzałki indukcyjnej Fine Dine 239551 / 239193
Szybki przewodnik po instrukcji obsługi grzałki indukcyjnej Fine Dine (modele 239551, 239193). Dowiedz się, jak bezpiecznie instalować, obsługiwać i konserwować urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy grzałek indukcyjnych Fine Dine o numerach katalogowych 239551 oraz 239193. Urządzenie jest przeznaczone do użytku profesjonalnego w kuchniach restauracyjnych, stołówkach i podobnych miejscach. Przed instalacją i pierwszym użyciem należy dokładnie zapoznać się z przepisami bezpieczeństwa.
Opis urządzenia i panel sterowania
Panel sterowania (Rys. 1 na stronie 3) zawiera:
- Przycisk ON/OFF: Służy do włączania i wyłączania urządzenia.
- Regulacja mocy: Przyciski zwiększania/zmniejszania poziomu mocy (zakres 1-10).
- Wyświetlacz cyfrowy: Informuje o trybie pracy (ON/Standby) oraz aktualnym poziomie mocy.
Instalacja i przygotowanie
Przed użyciem należy usunąć wszystkie opakowania i upewnić się, że urządzenie jest suche. Urządzenie należy ustawić na poziomej, stabilnej i odpornej na wysoką temperaturę powierzchni. Wymiary montażowe dla poszczególnych modeli znajdują się na stronach 3 (model 239193) i 4 (model 239551).
Wymagania dotyczące naczyń
Aby urządzenie działało poprawnie, należy używać naczyń indukcyjnych:
- Dno: Płaskie (Rys. 4). Unikać naczyń z zakrzywionym lub nierównym dnem (Rys. 5).
- Materiał: Żelazo, żeliwo, magnetyczna stal nierdzewna lub emaliowane żelazo.
- Średnica: Od 12 cm do 20 cm.
- Grubość dna: Powyżej 1,5 mm.
Obsługa urządzenia
- Umieść naczynie na środku powierzchni grzejnej.
- Podłącz przewód skrzynki sterowniczej do płyty indukcyjnej.
- Podłącz wtyczkę do gniazdka elektrycznego.
- Naciśnij i przytrzymaj przycisk ON/OFF przez 1-2 sekundy, aby włączyć urządzenie.
- Ustaw żądany poziom mocy (1-10).
- Po zakończeniu gotowania naciśnij przycisk ON/OFF, aby przejść w tryb Standby.
Czyszczenie i konserwacja
Urządzenie należy czyścić przed i po każdym użyciu. Do czyszczenia używaj wilgotnej szmatki lub gąbki z łagodnym roztworem mydła. Uwaga: Nigdy nie używaj myjek parowych, strumienia wody ani nie zanurzaj urządzenia w wodzie. Żadne części nie nadają się do mycia w zmywarce.
Rozwiązywanie problemów i kody błędów
W przypadku nieprawidłowego działania sprawdź tabelę rozwiązywania problemów w instrukcji. Kody błędów:
- E1: Zbyt wysoka temperatura urządzenia. Odłącz, usuń naczynie, poczekaj na ostygnięcie.
- E2: Zbyt wysoka temperatura naczynia (możliwe, że jest puste). Odłącz, usuń naczynie, poczekaj na ostygnięcie.
- E3: Nieprawidłowe napięcie zasilania. Sprawdź podłączenie do sieci.
Informacje o producencie
HENDI
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Sprawdź, czy wtyczka jest prawidłowo podłączona do sieci i czy przycisk ON/OFF został wciśnięty.
Wentylator pracuje po wyłączeniu urządzenia
To normalne zjawisko. Wentylator pracuje w trybie Standby, aby schłodzić elementy wewnętrzne.
Kod błędu E1 (Temperatura za wysoka)
Odłącz urządzenie od zasilania, zdejmij naczynie i poczekaj, aż urządzenie całkowicie ostygnie.
Przed użyciem
- Usuń wszystkie materiały opakowaniowe
- Sprawdź, czy urządzenie nie jest uszkodzone
- Wyczyść akcesoria i powierzchnię urządzenia
- Upewnij się, że urządzenie jest całkowicie suche
- Ustaw urządzenie na stabilnej, odpornej na ciepło powierzchni
Parametry w praktyce
- Poziom mocy 1-10
- Regulacja intensywności grzania, gdzie 1 to najniższa, a 10 najwyższa moc.
- Klasa ochrony II
- Urządzenie o podwójnej izolacji, nie wymaga uziemienia ochronnego (choć instrukcja wspomina o instalacji uziemienia dla klasy I, należy sprawdzić tabliczkę znamionową konkretnego egzemplarza).
Ilustracje i schematy
- Rys. 1: Panel sterowania z przyciskami i wyświetlaczem

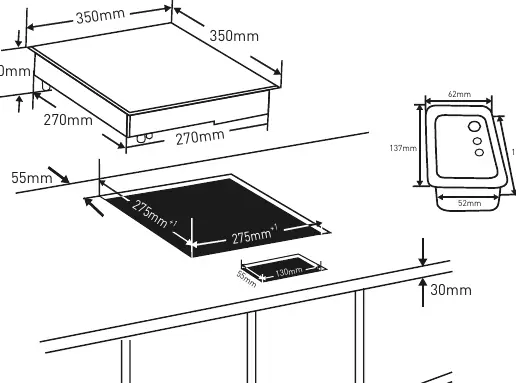

- Rys. 2 i 3: Wymiary montażowe dla modeli 239193 i 239551
- Rys. 4: Prawidłowe naczynia z płaskim dnem
- Rys. 5: Nieprawidłowe naczynia z nierównym dnem
Zgodność modelu
- Używaj tylko naczyń indukcyjnych.
- Średnica dna naczynia musi wynosić od 12 cm do 20 cm.
- Grubość dna naczynia musi przekraczać 1,5 mm.
