Instrukcja montażu łącznika Hilti P2P Connector
Kompletny przewodnik montażu łącznika Hilti P2P Connector. Instrukcja zawiera wymagania dotyczące wilgotności drewna, tolerancje montażowe, zalecane narzędzia oraz szczegółowe kroki instalacji.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Łącznik P2P Connector montuje się przy użyciu kluczy udarowych Hilti SIW 22T-A lub SIW 6AT-22 z momentem obrotowym 500 Nm, zachowując wilgotność drewna poniżej 18%. str. 1
Najważniejsze czynności
- Przygotowanie powierzchni i sprawdzenie wilgotności drewna (<18%). str. 1
- Montaż łącznika przy użyciu adaptera M12 SW19 Offset i klucza udarowego. str. 1
- Dokręcenie z momentem 500 Nm. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moment obrotowy | 500 Nm | Maksymalny moment dokręcania | str. 1 |
| Wilgotność drewna | < 18% | Dopuszczalna wilgotność | str. 1 |
| Głębokość osadzenia | 93 mm - 105 mm | Wymagana głębokość | str. 1 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Instrukcja montażu str. 1, 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Łącznik Hilti P2P Connector służy do łączenia elementów drewnianych. Przed przystąpieniem do pracy należy upewnić się, że wilgotność drewna wynosi poniżej 18%. Do montażu wymagane jest użycie kompatybilnych kluczy udarowych Hilti (SIW 22T-A lub SIW 6AT-22) z ustawionym momentem obrotowym 500 Nm.
Przygotowanie do montażu
Przed instalacją należy sprawdzić stan powierzchni drewna. Powierzchnia musi być czysta. Należy zwrócić uwagę na dopuszczalne szczeliny między elementami:
- Maksymalna szczelina: 5 mm.
- Maksymalna szerokość szczeliny w innych konfiguracjach: 20 mm.
- Odstęp między łącznikami: 180 mm.
Instrukcja montażu (Kroki A1-A4)

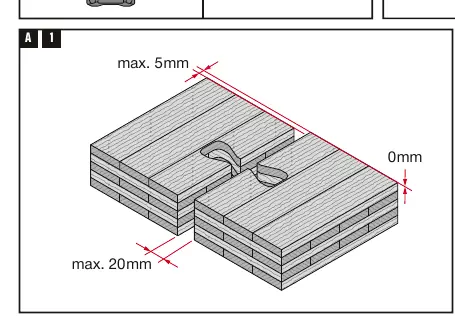

- A1: Upewnij się, że szczeliny między elementami drewnianymi mieszczą się w dopuszczalnych granicach (max 5mm / 20mm).
- A2: Zachowaj odstęp 180 mm między łącznikami. Sprawdź nośność (dla obciążeń < 1.5t oraz 1.5t-3t).

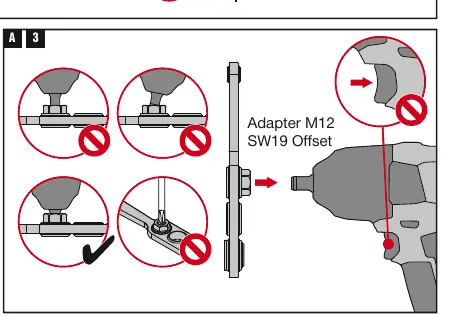

- A3: Użyj adaptera M12 SW19 Offset. Upewnij się, że narzędzie jest prawidłowo ustawione względem łącznika.

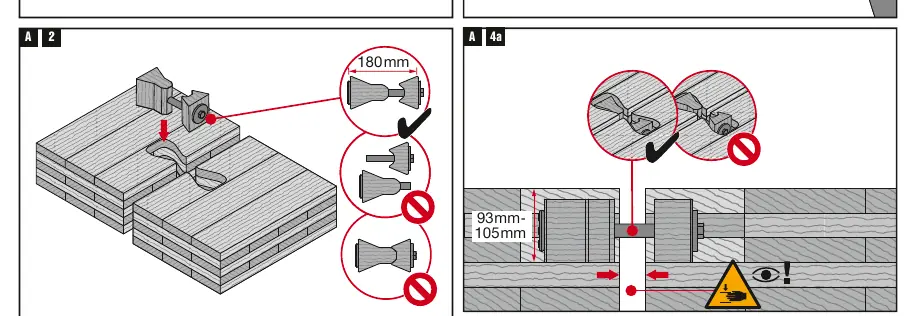

- A4a/b: Wprowadź łącznik w otwór. Upewnij się, że głębokość osadzenia wynosi od 93 mm do 105 mm. Dokręć za pomocą klucza udarowego SIW 22T-A lub SIW 6AT-22 z momentem 500 Nm.

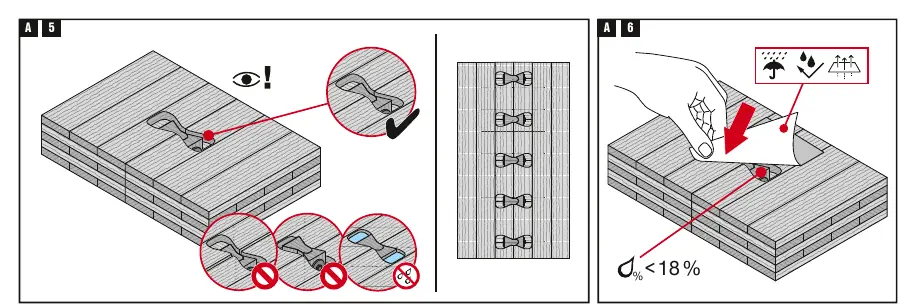

Wykończenie (Kroki A5-A6)
Po osadzeniu łącznika należy sprawdzić jego poprawne ułożenie. W kroku A6 należy zabezpieczyć miejsce montażu przed czynnikami zewnętrznymi zgodnie z zaleceniami dla wilgotności drewna poniżej 18%.

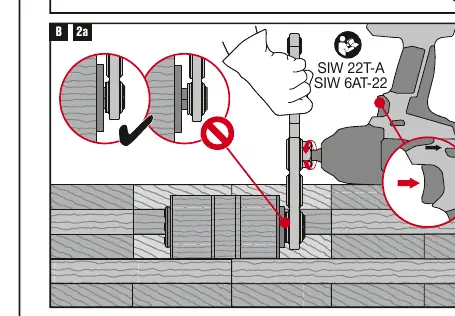

Opcjonalne procedury (Kroki B1-B3)
W przypadku specyficznych konfiguracji (B1-B3) należy postępować zgodnie z instrukcją wizualną, upewniając się, że łącznik jest w pełni osadzony i nie występują przeszkody w jego poprawnej pracy.
Dane techniczne
- Kompatybilne narzędzia: Hilti SIW 22T-A, Hilti SIW 6AT-22
- Moment obrotowy: 500 Nm
- Wilgotność drewna:< 18%
- Głębokość osadzenia: 93 mm - 105 mm
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Wilgotność drewna przekracza 18%
Nie należy montować łącznika, jeśli wilgotność drewna jest zbyt wysoka.
Nieprawidłowy moment obrotowy
Użyj klucza udarowego ustawionego na 500 Nm.
Zbyt duża szczelina między elementami
Upewnij się, że szczelina nie przekracza 5 mm lub 20 mm w zależności od konfiguracji.
Przed użyciem
- Sprawdź wilgotność drewna (musi być < 18%)
- Przygotuj klucz udarowy SIW 22T-A lub SIW 6AT-22
- Ustaw moment obrotowy na 500 Nm
- Sprawdź, czy szczeliny między elementami są zgodne z instrukcją (max 5mm/20mm)
- Przygotuj adapter M12 SW19 Offset
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Moment obrotowy 500 Nm
- Wymagana siła dokręcania dla poprawnego osadzenia łącznika.
- Głębokość 93-105 mm
- Zakres poprawnego osadzenia łącznika w drewnie.
Ilustracje i schematy
- Schematy A1-A4 pokazują prawidłowe tolerancje szczelin i sposób użycia klucza udarowego.
- Schematy B1-B3 pokazują opcjonalne kroki montażowe.
Zgodność modelu
- Kompatybilny tylko z narzędziami Hilti SIW 22T-A oraz SIW 6AT-22.
