Instrukcja obsługi szlifierki kątowej Hilti AG 230-20D
Szybki przewodnik po instrukcji obsługi szlifierki kątowej Hilti AG 230-20D. Zawiera informacje o montażu osłony, wymianie tarcz, zasadach bezpieczeństwa i konserwacji.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Szlifierka kątowa Hilti AG 230-20D jest przeznaczona do cięcia i szlifowania zgrubnego materiałów metalowych na sucho. str. 11, 113
Najważniejsze czynności
- Montaż osłony str. 13, 115
- Wymiana tarczy str. 13, 115
Pierwsze uruchomienie
- Podłącz do zasilania, odblokuj włącznik i wciśnij go. str. 14, 116
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Urządzenie nie uruchamia się
Sprawdź zasilanie, kabel, wtyczkę, szczotki lub zresetuj blokadę.
str. 15, 117Konserwacja i reset
- Regularnie czyść szczeliny wentylacyjne suchą szczotką. str. 15, 117
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Waga | 5,3 kg | Waga urządzenia | str. 12, 114 |
| Maksymalna średnica tarczy | 230 mm | Maksymalny rozmiar tarczy | str. 12, 114 |
Gdzie szukać w PDF
- Przegląd urządzenia str. 11, 113
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćPokaż obrazy (4) Pokaż mniej
Najważniejsze informacje z instrukcji
Szlifierka kątowa Hilti AG 230-20D jest profesjonalnym narzędziem przeznaczonym do cięcia i szlifowania zgrubnego materiałów metalowych na sucho. Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa zawartymi w instrukcji, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń.
Opis urządzenia
Urządzenie składa się z następujących głównych elementów:
- Przycisk blokady wrzeciona
- Włącznik/wyłącznik
- Zabezpieczenie (wyzwalacz bezpieczeństwa)
- Osłona
- Boczny uchwyt
- Kołnierz mocujący i nakrętka mocująca
Montaż i przygotowanie
Przed przystąpieniem do pracy należy:
- Zamontować boczny uchwyt w jednym z otworów gwintowanych.
- Zamontować osłonę, upewniając się, że wypust kodujący pasuje do rowka na szyjce wrzeciona.
- Zamontować odpowiednią tarczę (szlifierską lub tnącą) przy użyciu kołnierza i nakrętki mocującej, dokręcając je kluczem przy zablokowanym wrzecionie.
Obsługa
Aby uruchomić urządzenie, należy włożyć wtyczkę do gniazda, nacisnąć wyzwalacz bezpieczeństwa, a następnie wcisnąć włącznik/wyłącznik. Aby wyłączyć, należy zwolnić włącznik. Podczas pracy należy zawsze używać bocznego uchwytu i trzymać urządzenie obiema rękami.
Konserwacja
Regularnie czyść szczeliny wentylacyjne suchą szczotką. Obudowę czyść lekko wilgotną ściereczką, unikając środków zawierających silikon. W przypadku uszkodzeń lub nieprawidłowego działania, urządzenie należy oddać do serwisu Hilti.
Dane techniczne
Urządzenie obsługuje tarcze o maksymalnej średnicy 230 mm. Gwint wrzeciona to M14. Waga urządzenia wynosi 5,3 kg.
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się
Sprawdź zasilanie, kabel, wtyczkę, szczotki węglowe lub zresetuj blokadę ponownego rozruchu.
Urządzenie nie działa
Urządzenie jest przeciążone. Zwolnij włącznik i uruchom ponownie, pozwól urządzeniu pracować na biegu jałowym przez ok. 30 sekund.
Urządzenie nie osiąga pełnej mocy
Zbyt mały przekrój przedłużacza. Użyj przedłużacza o odpowiednim przekroju.
Przed użyciem
- Sprawdź, czy napięcie sieciowe jest zgodne z tabliczką znamionową.
- Upewnij się, że osłona jest prawidłowo zamontowana.
- Sprawdź stan tarczy (brak pęknięć, wyszczerbień).
- Załóż okulary ochronne i inne środki ochrony osobistej.
- Upewnij się, że włącznik jest w pozycji wyłączonej przed podłączeniem do sieci.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Maksymalna średnica tarczy
- 230 mm
- Gwint wrzeciona
- M14
Ilustracje i schematy

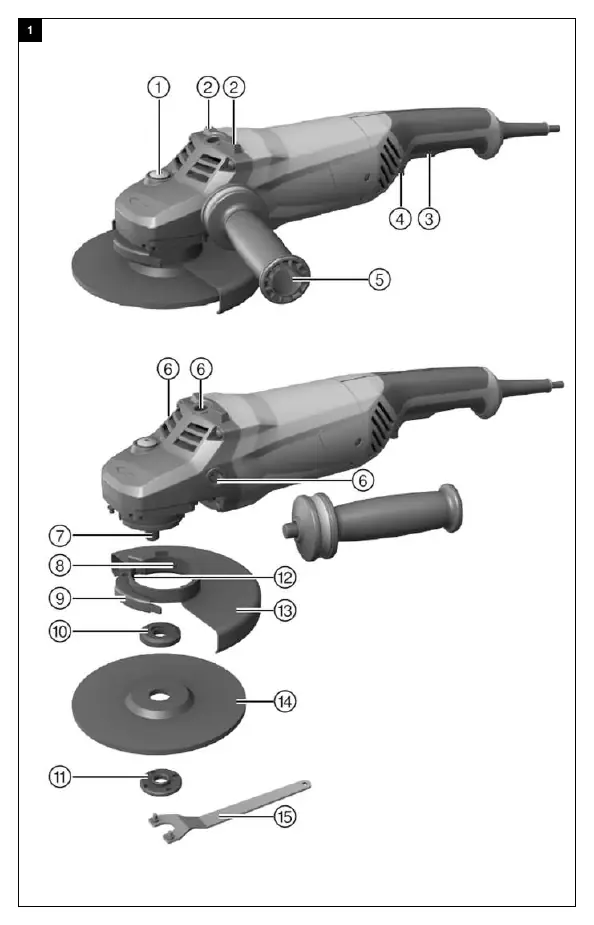

- Rysunek 1: Przegląd części urządzenia.
- Rysunek 2: Montaż osłony.
- Rysunek 3: Montaż tarczy.
- Rysunek 4: Osłona z pokrywą blaszaną.
Zgodność modelu
- Używać tylko tarcz o prędkości obwodowej 80 m/s.
- Tylko do szlifowania/cięcia na sucho.
