Instrukcja obsługi szlifierki kątowej Hilti DCG 230-D / DAG 230-D
Szybki przewodnik po instrukcji obsługi szlifierki kątowej Hilti DCG 230-D i DAG 230-D. Dowiedz się, jak bezpiecznie montować osłony i tarcze, obsługiwać urządzenie oraz dbać o konserwację.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Szlifierka Hilti DCG 230-D / DAG 230-D służy do cięcia i szlifowania metalu oraz materiałów mineralnych. Wymaga stosowania osłon i uchwytów bocznych. Posiada systemy ATC (Active Torque Control) oraz zabezpieczenie przed ponownym uruchomieniem. str. 6, 7, 17
Najważniejsze czynności
- Montaż osłony str. 15
- Wymiana tarczy str. 16
Pierwsze uruchomienie
- Podłączenie do zasilania i montaż osłony str. 15, 17
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Szlifierka nie startuje
Sprawdź zasilanie, kabel, szczotki węglowe lub zresetuj włącznik.
str. 18Konserwacja i reset
- Czyszczenie otworów wentylacyjnych str. 18
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc (DCG 230-D) | 2600 W | Pobór mocy przy 230V | str. 10 |
| Moc (DAG 230-D) | 2200 W | Pobór mocy przy 230V | str. 10 |
| Prędkość znamionowa | 6500/min | Prędkość obrotowa bez obciążenia | str. 10 |
Gdzie szukać w PDF

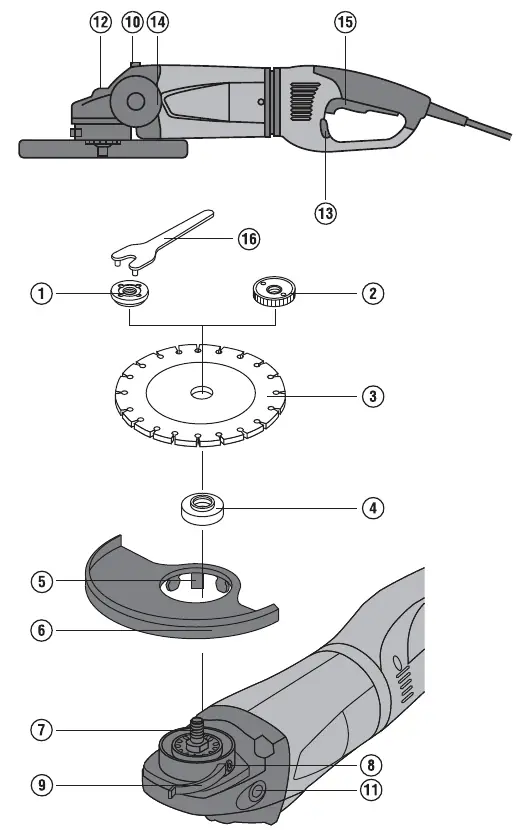

- Schemat części str. 2
- Dane techniczne str. 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Szlifierka kątowa Hilti DCG 230-D / DAG 230-D jest profesjonalnym narzędziem przeznaczonym do cięcia i szlifowania metalu oraz materiałów mineralnych bez użycia wody. Urządzenie wyposażone jest w systemy bezpieczeństwa, takie jak ATC (Active Torque Control) oraz zabezpieczenie przed ponownym uruchomieniem po przerwie w zasilaniu. Przed użyciem należy bezwzględnie zapoznać się z instrukcją, stosować odpowiednie osłony oraz środki ochrony osobistej.
Opis urządzenia
Urządzenie składa się z korpusu z silnikiem, wrzeciona, osłony tarczy, uchwytu bocznego oraz włącznika. Wersje DCG 230-D i DAG 230-D różnią się mocą i wagą. Kluczowe elementy sterujące to włącznik (hold-to-run), przycisk blokady wrzeciona oraz dźwignia blokady uchwytu.
Montaż i przygotowanie
- Uchwyt boczny: Musi być zamontowany dla wszystkich typów prac. Można go przykręcić po prawej lub lewej stronie.

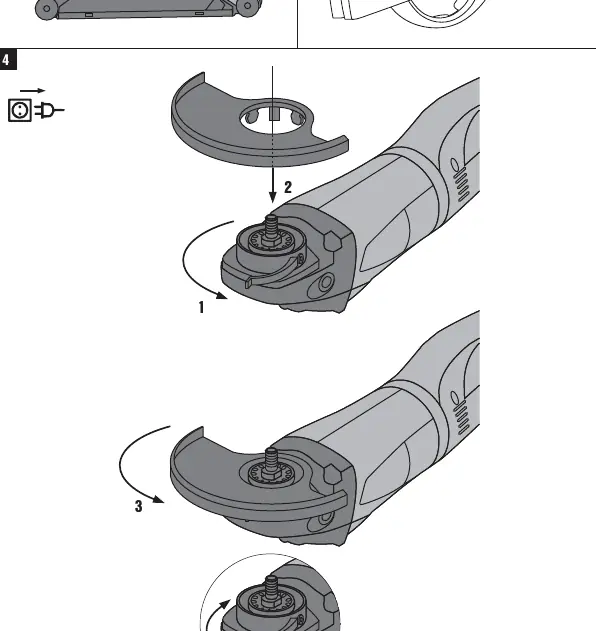

- Osłona: Należy ją zamontować tak, aby zamknięta strona zawsze była skierowana w stronę operatora.
- Tarcze: Używać wyłącznie tarcz o prędkości znamionowej co najmniej 6500/min, średnicy max. 230 mm i grubości max. 8 mm.

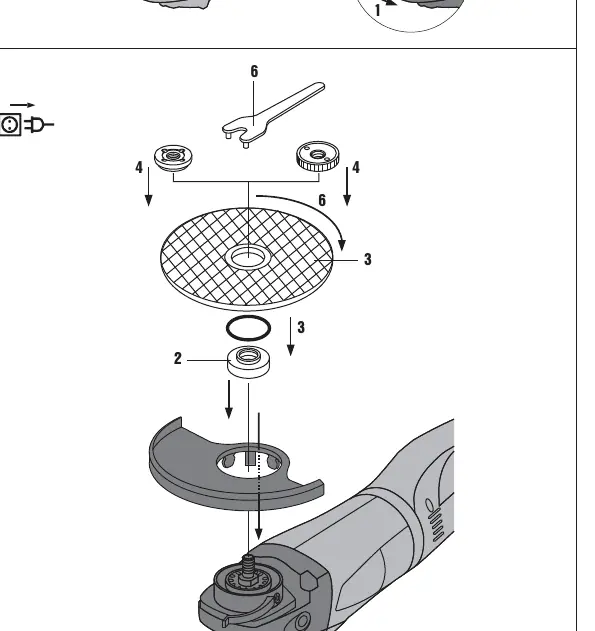

- Montaż tarczy: Oczyścić kołnierz mocujący, nałożyć tarczę, dokręcić nakrętkę mocującą (lub nakrętkę Kwik-Lock) przy zablokowanym wrzecionie.
Obsługa
Podczas pracy należy trzymać urządzenie oburącz. Włączanie odbywa się poprzez przesunięcie włącznika do przodu i dociśnięcie. W przypadku cięcia należy stosować umiarkowany nacisk i nie przechylać tarczy. Przy szlifowaniu zaleca się kąt 5° do 30° względem powierzchni.
Konserwacja
Regularnie czyścić otwory wentylacyjne suchą szczotką. Sprawdzać stan kabla zasilającego oraz czy wszystkie elementy zabezpieczające są sprawne. W przypadku pracy w warunkach dużego zapylenia (np. metal, włókno węglowe) serwisowanie powinno odbywać się częściej.
Bezpieczeństwo
Zawsze stosować okulary ochronne, nauszniki, rękawice i maskę przeciwpyłową. Unikać pracy w pobliżu materiałów łatwopalnych. W przypadku zablokowania tarczy, system ATC wyłączy urządzenie – należy zwolnić włącznik i uruchomić ponownie.
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Szlifierka nie uruchamia się
Sprawdź zasilanie, stan kabla, zużycie szczotek węglowych lub czy nie zadziałało zabezpieczenie przed ponownym uruchomieniem (wyłącz i włącz ponownie).
Urządzenie nie osiąga pełnej mocy
Sprawdź, czy przekrój przedłużacza jest odpowiedni lub czy nie wystąpiła usterka systemu ATC.
Przed użyciem
- Sprawdź stan tarczy (brak pęknięć, wyszczerbień)
- Upewnij się, że osłona jest poprawnie zamontowana i zablokowana
- Sprawdź, czy uchwyt boczny jest dokręcony
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową
- Upewnij się, że włącznik działa poprawnie
Pokaż więcej Pokaż mniej
Parametry w praktyce
- ATC (Active Torque Control)
- System wykrywający zablokowanie tarczy i wyłączający urządzenie, aby zapobiec niekontrolowanym ruchom.
- Restart interlock
- Zabezpieczenie uniemożliwiające samoczynne uruchomienie narzędzia po przywróceniu zasilania.
- Prędkość znamionowa
- 6500 obrotów na minutę; tarcze muszą być przystosowane do pracy z tą prędkością.
Zgodność modelu
- Tarcze muszą mieć średnicę max. 230 mm
- Grubość tarczy max. 8 mm
- Używać tylko oryginalnych akcesoriów Hilti
