Instrukcja obsługi szlifierki kątowej Hilti AG 230-24D
Szybki przewodnik po instrukcji obsługi szlifierki kątowej Hilti AG 230-24D. Dowiedz się jak bezpiecznie montować tarcze, regulować osłonę, obsługiwać urządzenie oraz rozwiązywać typowe problemy techniczne.
Źródłowy PDF: Deutsch · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Hilti AG 230-24D to profesjonalna szlifierka kątowa do cięcia i szlifowania metalu oraz materiałów mineralnych. Instrukcja zawiera wytyczne dotyczące bezpiecznej obsługi, montażu osłon i tarcz oraz konserwacji. str. 7, 13, 26, 40
Najważniejsze czynności
- Montaż osłony str. 16, 43, 57, 71
- Wymiana tarczy str. 16, 43, 57, 71
Pierwsze uruchomienie
- Podłącz wtyczkę do gniazdka, wciśnij wyzwalacz bezpieczeństwa, a następnie wciśnij włącznik. str. 18, 31, 45, 59
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Urządzenie nie uruchamia się
Sprawdź zasilanie, kabel, wtyczkę lub szczotki węglowe.
str. 19, 32, 46, 60Konserwacja i reset
- Regularnie czyść szczeliny wentylacyjne suchą szczotką. str. 18, 32, 46, 60
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalna średnica tarczy | 230 mm | Rozmiar tarczy | str. 15, 28, 42, 56 |
| Znamionowa prędkość obrotowa | 6500 obr/min | Prędkość obrotowa | str. 15, 28, 42, 56 |
Gdzie szukać w PDF
- Przegląd produktu str. 2, 13, 26, 40
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćPokaż obrazy (4) Pokaż mniej
Najważniejsze informacje z instrukcji
Hilti AG 230-24D to profesjonalna szlifierka kątowa przeznaczona do cięcia i szlifowania metalu oraz materiałów mineralnych. Urządzenie wymaga przestrzegania zasad bezpieczeństwa, w tym stosowania odpowiednich osłon i środków ochrony osobistej. Przed przystąpieniem do pracy należy upewnić się, że tarcza jest poprawnie zamontowana, a osłona ustawiona w bezpiecznej pozycji.
Opis urządzenia
Szlifierka wyposażona jest w:
- Przycisk blokady wrzeciona
- Włącznik/wyłącznik z wyzwalaczem bezpieczeństwa
- Uchwyt boczny
- System szybkiego mocowania tarczy Kwik lock (opcjonalnie)
- Regulowaną osłonę
Montaż i przygotowanie
Przed każdą czynnością serwisową należy odłączyć urządzenie od zasilania.
- Uchwyt boczny: Wkręć uchwyt w jedną z dostępnych tulei gwintowanych.
- Osłona: Zamontuj osłonę na szyjce wrzeciona, ustaw w żądanej pozycji i zablokuj dźwignią.
- Tarcze: Używaj tylko tarcz o średnicy do 230 mm, dopuszczonych do pracy z prędkością obwodową 80 m/s.
Obsługa
Aby uruchomić urządzenie, należy wcisnąć wyzwalacz bezpieczeństwa, a następnie wcisnąć włącznik. Aby wyłączyć, wystarczy zwolnić włącznik. Podczas pracy należy trzymać urządzenie oburącz, korzystając z uchwytu bocznego.
Konserwacja
Regularnie czyść szczeliny wentylacyjne suchą szczotką. Nie dopuszczaj do przedostania się ciał obcych do wnętrza urządzenia. Utrzymuj uchwyty w stanie suchym i czystym, wolnym od oleju i smaru.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem sprawdź zasilanie, kabel oraz stan szczotek węglowych. Jeśli urządzenie nie osiąga pełnej mocy, sprawdź przekrój przedłużacza lub czy nie zadziałała funkcja ATC (Active Torque Control).
Dane techniczne
Szlifierka posiada znamionową prędkość obrotową 6500 obr/min oraz obsługuje tarcze o maksymalnej średnicy 230 mm. Waga urządzenia wynosi 6,5 kg.
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się
Sprawdź zasilanie, kabel, wtyczkę lub stan szczotek węglowych. Upewnij się, że blokada ponownego rozruchu nie jest aktywna.
Urządzenie nie osiąga pełnej mocy
Sprawdź, czy przekrój przedłużacza jest wystarczający lub czy nie zadziałała funkcja ATC (Active Torque Control).
Przed użyciem
- Sprawdź stan tarczy (brak pęknięć, wyszczerbień)
- Upewnij się, że osłona jest poprawnie zamontowana i zablokowana
- Sprawdź, czy kabel zasilający nie jest uszkodzony
- Załóż okulary ochronne i rękawice
- Upewnij się, że uchwyt boczny jest stabilnie zamocowany
Pokaż więcej Pokaż mniej
Parametry w praktyce
- 6500 obr/min
- Znamionowa prędkość obrotowa urządzenia
Ilustracje i schematy

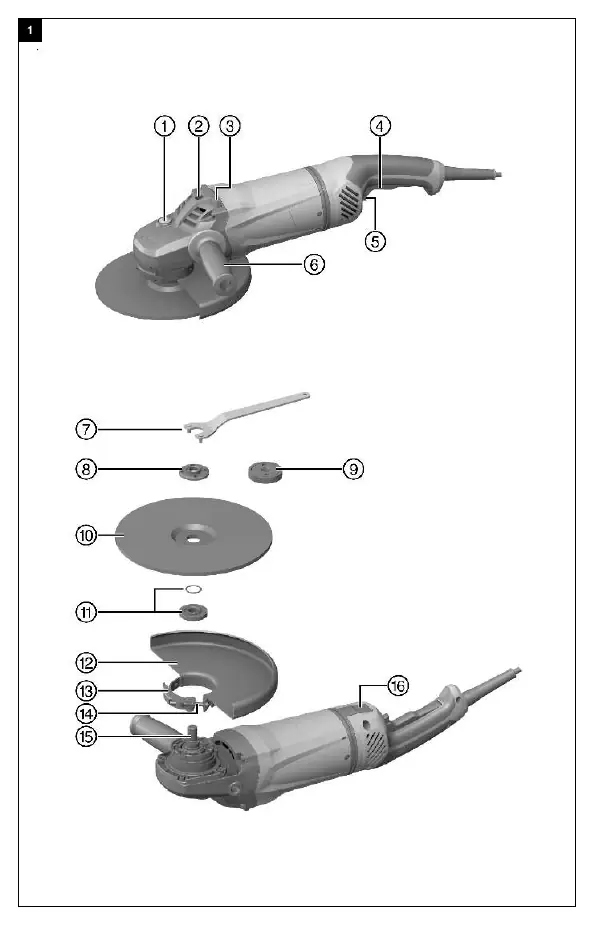

- Rysunek 1: Przegląd elementów urządzenia (włącznik, uchwyt, osłona, wrzeciono)
