Instrukcja obsługi lampy akumulatorowej Hilti SL 2-A12 / SL 2-A22
Szybki przewodnik po instrukcji obsługi lampy akumulatorowej Hilti SL 2-A12 oraz SL 2-A22. Dowiedz się, jak bezpiecznie używać, konserwować i rozwiązywać problemy z oświetleniem budowlanym.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lampa Hilti SL 2-A12/SL 2-A22 to akumulatorowe oświetlenie budowlane. Wymaga akumulatorów Hilti serii B 12 (dla SL 2-A12) lub B 22 (dla SL 2-A22). str. 8, 17, 26, 35
Najważniejsze czynności
- Wkładanie akumulatora str. 10, 19, 28, 37
Problemy i rozwiązania
1 LED miga, urządzenie nie działa
Akumulator rozładowany lub zbyt zimny/gorący
str. 12, 21, 30, 39Konserwacja i reset
- Czyszczenie obudowy i styków str. 11, 20, 29, 38
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Jasność | 500 lm | Strumień świetlny | str. 9, 18, 27, 36 |
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Lampa akumulatorowa Hilti SL 2-A12 oraz SL 2-A22 jest przeznaczona do oświetlania placów budowy w suchym środowisku. Przed użyciem należy zapoznać się z instrukcją bezpieczeństwa. Urządzenie wymaga dedykowanych akumulatorów Hilti (B 12 dla modelu SL 2-A12 oraz B 22 dla modelu SL 2-A22).
Opis urządzenia
Urządzenie składa się z głowicy LED, uchwytu, wbudowanego haka do zawieszania oraz przełącznika trybów pracy. Głowica lampy jest regulowana, co pozwala na ustawienie kierunku światła.
Obsługa
- Wkładanie akumulatora: Upewnij się, że styki są czyste, a urządzenie wyłączone. Wsuń akumulator, aż usłyszysz kliknięcie.
- Regulacja głowicy: Głowicę można obracać wzdłuż osi. Nie używaj nadmiernej siły przy ogranicznikach.
- Włączanie: Użyj przełącznika 3-trybowego, aby wybrać jasność (maksymalna, średnia, wyłączona).
- Zawieszanie: Użyj wysuwanego haka, upewniając się, że punkt zawieszenia wytrzyma ciężar urządzenia.
Konserwacja i czyszczenie
Przed przystąpieniem do prac konserwacyjnych zawsze wyjmij akumulator. Obudowę czyść lekko zwilżoną ściereczką, unikając środków zawierających silikon. Regularnie sprawdzaj stan techniczny urządzenia i czyść otwory wentylacyjne suchą szczotką.
Transport i przechowywanie
Zawsze transportuj i przechowuj urządzenie bez włożonego akumulatora. Przechowuj w chłodnym i suchym miejscu, z dala od dzieci i źródeł ciepła.
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Akumulator nie zatrzaskuje się z wyraźnym kliknięciem
Wyczyść zatrzask na akumulatorze i spróbuj ponownie.
1 dioda LED miga, urządzenie nie działa
Akumulator jest rozładowany lub znajduje się poza zakresem temperatur pracy. Naładuj akumulator lub pozwól mu osiągnąć temperaturę pokojową.
Przed użyciem
- Sprawdź, czy styki akumulatora i urządzenia są czyste.
- Upewnij się, że używasz właściwego akumulatora (B 12 dla SL 2-A12, B 22 dla SL 2-A22).
- Sprawdź, czy urządzenie jest wyłączone przed włożeniem akumulatora.
- Upewnij się, że głowica lampy nie jest zablokowana.
Parametry w praktyce
- Temperatura pracy
- -17°C do 60°C.

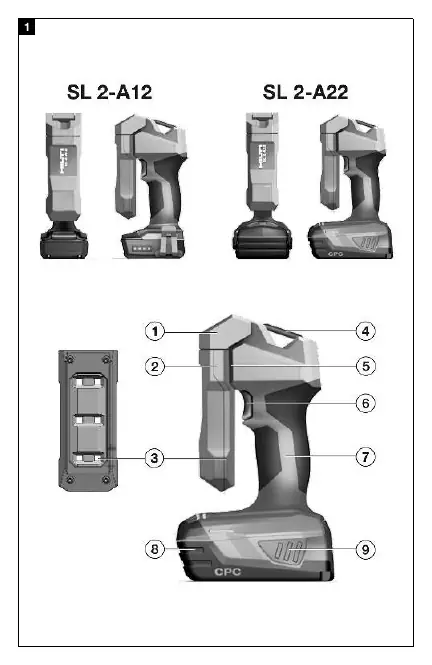

Ilustracje i schematy
- 1: Uniwersalny zawias
- 2: Obudowa LED
- 4: Wsuwany hak
- 5: Automatyczny przełącznik
- 6: Przełącznik 3-trybowy
Zgodność modelu
- SL 2-A12 wymaga akumulatorów Hilti serii B 12.
- SL 2-A22 wymaga akumulatorów Hilti serii B 22.
