Instrukcja obsługi odbiornika laserowego Hilti PRA 20G
Szybki przewodnik po instrukcji obsługi odbiornika laserowego Hilti PRA 20G. Dowiedz się, jak używać urządzenia, zmieniać ustawienia, wymieniać baterie i dbać o sprzęt.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Odbiornik laserowy Hilti PRA 20G służy do wykrywania wiązki lasera obrotowego. Urządzenie może być używane ręcznie lub z uchwytami PRA 80, PRA 83, PRA 81. str. 6, 13, 20, 27
Najważniejsze czynności
- Włączanie/wyłączanie str. 8, 15, 22, 29
- Wymiana baterii str. 8, 15, 22, 29
Problemy i rozwiązania
Brak sygnału dźwiękowego
Sprawdź ustawienie głośności w menu.
str. 9, 16, 23, 30Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasięg | 2-150 m | Zasięg detekcji z PR 3-HVSG | str. 7, 14, 21, 28 |
Gdzie szukać w PDF
- Panel sterowania str. 2
- Montaż w uchwytach str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Odbiornik laserowy Hilti PRA 20G jest przeznaczony do wykrywania wiązek lasera obrotowego. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa i obsługi. Urządzenie wymaga dwóch baterii AA. Należy unikać używania uszkodzonych baterii oraz mieszania starych z nowymi.
Opis urządzenia
Urządzenie posiada panel sterowania z przyciskami: włącznik/wyłącznik, wybór jednostek, regulacja głośności. Wyświetlacz wskazuje pozycję odbiornika względem płaszczyzny lasera, stan baterii, odległość od płaszczyzny lasera oraz głośność.
Montaż i obsługa

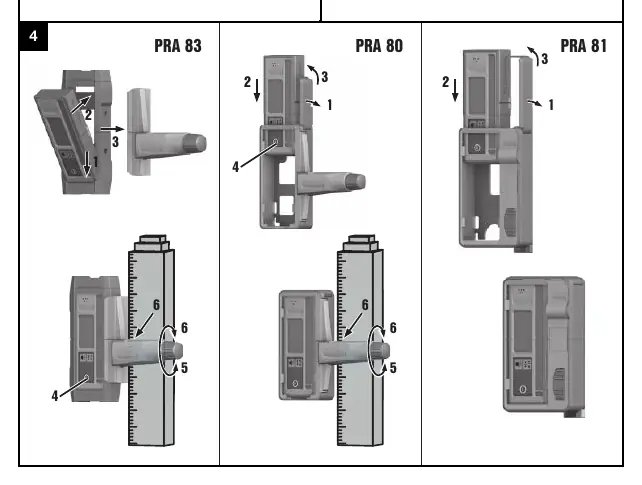

Odbiornik może być używany jako urządzenie ręczne lub zamontowane w uchwytach:
- PRA 80: Do montażu na tyczkach teleskopowych lub nivellacyjnych.
- PRA 83: Z gumową osłoną dla lepszej ochrony.
- PRA 81: Do przenoszenia wysokości.
Aby zamontować odbiornik w uchwycie, należy otworzyć zatrzask/zamek, umieścić urządzenie i zamknąć zabezpieczenie. W przypadku PRA 83, należy wcisnąć odbiornik w gumową osłonę.
Ustawienia
Można zmieniać jednostki miary (mm/cm), głośność (4 poziomy: cicho, normalnie, głośno, wyłączone) oraz korzystać z menu opcji (przytrzymanie przycisku włączania przez 2 sekundy przy uruchamianiu).
Konserwacja
Urządzenie należy czyścić miękką, czystą szmatką, ewentualnie zwilżoną alkoholem. Przechowywać w suchym miejscu, po wyjęciu baterii w przypadku długiego nieużywania. W razie problemów z dokładnością, zaleca się serwis Hilti.
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Brak sygnału dźwiękowego
Sprawdź ustawienie głośności w menu. Możliwe, że dźwięk jest wyłączony.
Niedokładne pomiary
Wyczyść pole detekcji i sprawdź, czy urządzenie nie jest zabrudzone. Upewnij się, że odbiornik jest poprawnie zamontowany.
Przed użyciem
- Sprawdź stan baterii
- Wyczyść okno detekcji
- Upewnij się, że urządzenie jest poprawnie zamontowane w uchwycie
- Wykonaj pomiar kontrolny po długim przechowywaniu
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Panel sterowania: przyciski włączania, jednostek, głośności
- Wyświetlacz: wskaźniki pozycji, baterii, odległości, głośności
- Montaż: instrukcja użycia uchwytów PRA 80, PRA 83, PRA 81
Zgodność modelu
- Kompatybilny z laserami obrotowymi PR 3-HVSG, PRI 36
