Instrukcja obsługi przecinarki linowej Hilti DSW 2005-TS

Najważniejsze informacje z instrukcji

Przecinarka linowa Hilti DSW 2005-TS jest profesjonalnym systemem modułowym przeznaczonym do cięcia betonu, żelbetu i murów. Urządzenie wymaga współpracy z jednostką napędową DST 20-CA oraz sterownikiem DST WRC-CA. Przed przystąpieniem do pracy należy upewnić się, że stanowisko jest odpowiednio zabezpieczone, a operator posiada odpowiednie przeszkolenie. Kluczowe jest poprawne napięcie liny diamentowej oraz zapewnienie stałego dopływu wody chłodzącej.

Opis urządzenia

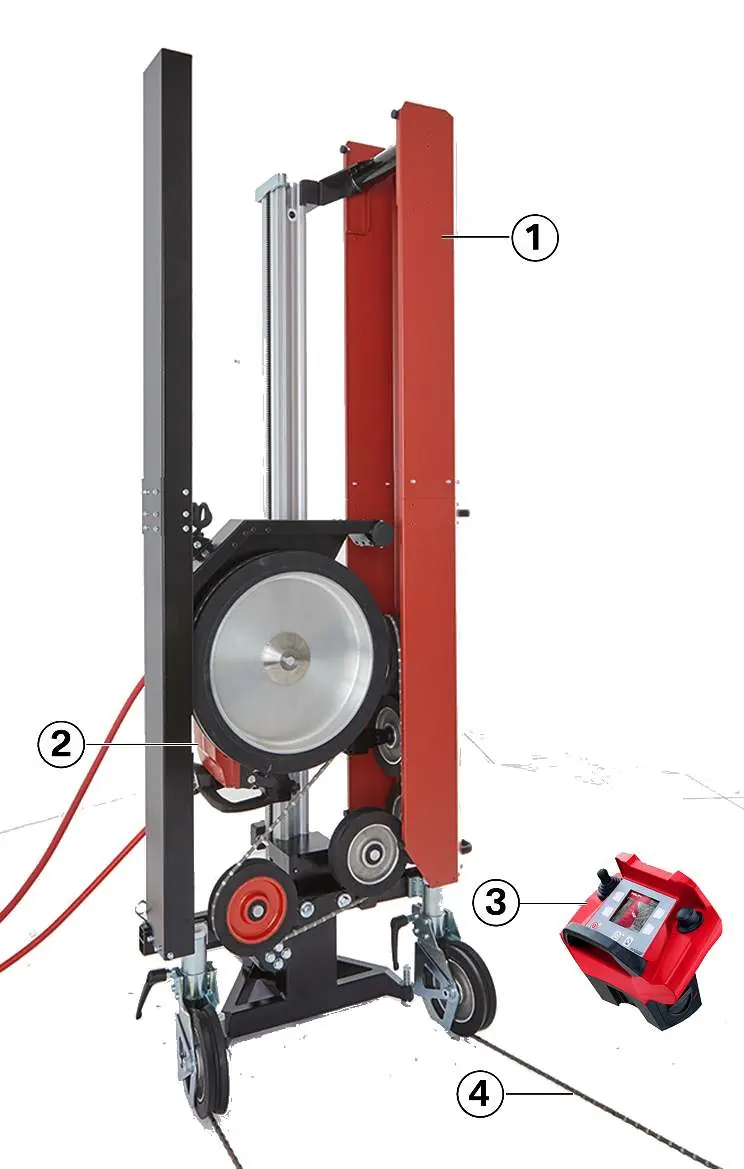

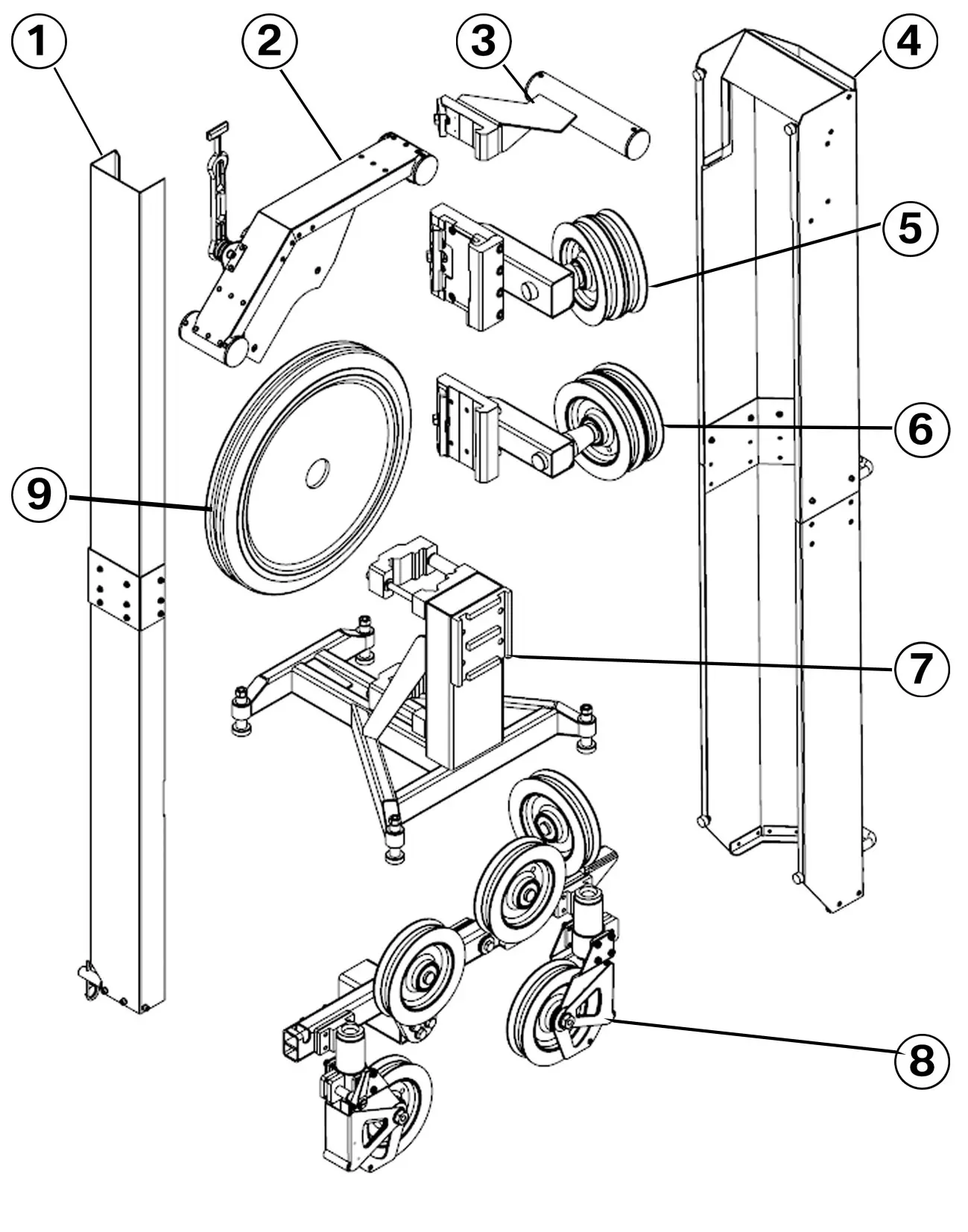

System składa się z jednostki napędowej, prowadnic, kół prowadzących, osłon oraz sterownika. Główne elementy to:

• Jednostka napędowa (DSW 2005-TS)
• Głowica tnąca (DST 20-CA)
• Sterownik (DST WRC-CA)
• Lina diamentowa
• Płyta podstawy i system prowadnic

Montaż i instalacja

Proces montażu wymaga precyzji:

1. Przygotowanie: Wywierć otwory przelotowe (min. 16 mm) w miejscu cięcia.

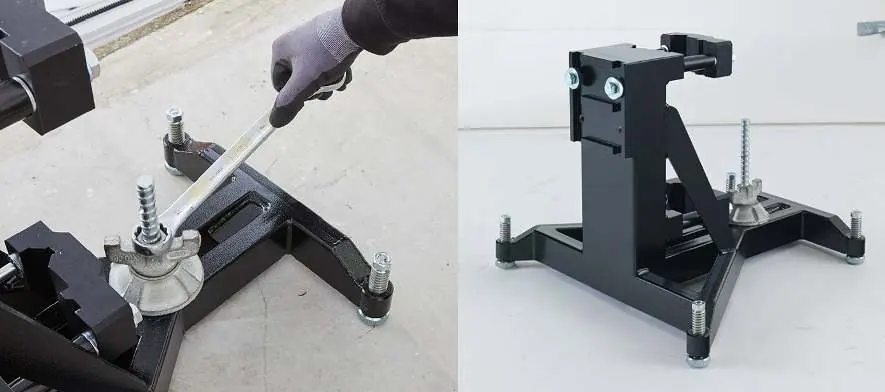

2. Podstawa: Zamontuj płytę podstawy, używając odpowiednich kotew (np. HKD M16).
3. Prowadnice: Zamontuj prowadnice na płycie podstawy i zabezpiecz je śrubami (moment dokręcania 90 Nm).
4. Osprzęt: Zainstaluj koła prowadzące, osłony oraz ogranicznik końcowy.

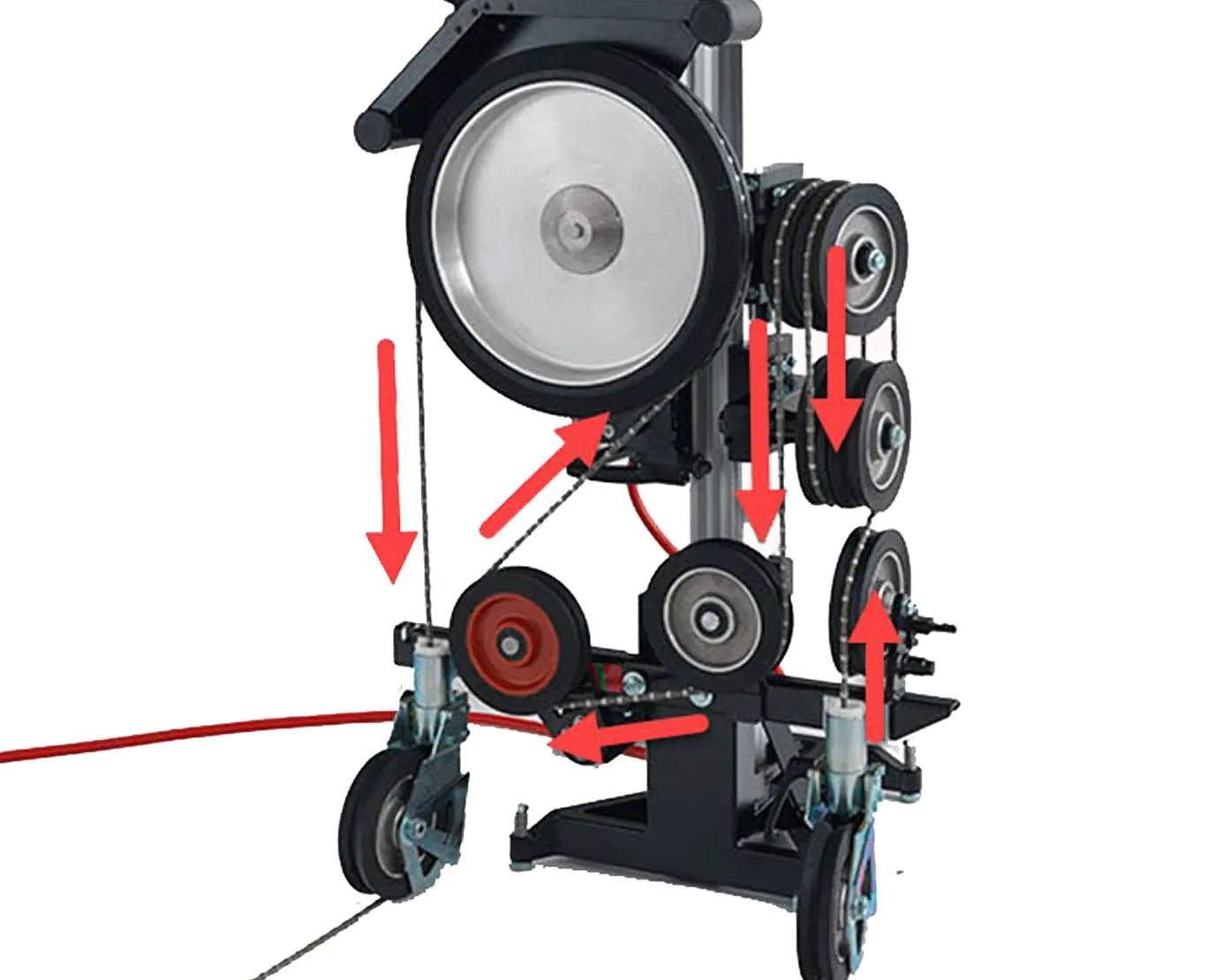

5. Lina: Przełóż linę przez otwory w materiale i koła prowadzące. Pamiętaj o skręceniu liny (1-1.5 obrotu na metr w lewo) przed połączeniem końców.

Obsługa i tryby pracy

Praca odbywa się za pomocą sterownika DST WRC-CA:

• Wybierz tryb pracy (tryb ręczny lub automatyczny).

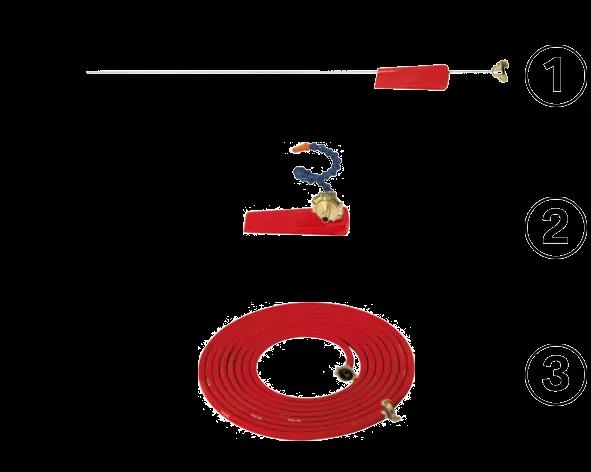

• Uruchom dopływ wody przed rozpoczęciem cięcia.
• Użyj joysticka do naciągnięcia liny (wskaźnik musi znajdować się w zielonym polu).
• Rozpocznij cięcie przyciskiem Start.
• W trybie automatycznym system sam reguluje naciąg i prędkość.

Konserwacja i czyszczenie

Po każdym użyciu:

• Odłącz zasilanie i wodę.
• Wyczyść urządzenie z osadu betonowego za pomocą wody i szczotki (nie używaj myjek wysokociśnieniowych).
• Sprawdź stan techniczny wszystkich elementów, w tym osłon i kół prowadzących.
• Wymień uszkodzone części przed kolejnym użyciem.

Rozwiązywanie problemów

W przypadku problemów z uruchomieniem lub pracą, sprawdź:

• Czy lina nie jest zablokowana przez ostre krawędzie otworu.
• Czy naciąg liny jest prawidłowy (wskaźnik w zielonym polu).
• Czy kierunek ruchu liny jest zgodny ze strzałkami na ogniwach.
• Czy koła prowadzące są czyste i niezużyte.

Dane techniczne

Podstawowe parametry systemu:

• Prędkość cięcia: 13.3 m/s – 24.1 m/s
• Średnica liny: 8 mm – 12 mm
• Zalecana długość liny: 11.5 m
• Waga całkowita (bez głowicy): 105 kg
