Karta techniczna i instrukcja montażu zapraw iniekcyjnych Hilti HIT-HY 200-A V3 i HIT-HY...
Kompletny przewodnik techniczny i instrukcja montażu dla zapraw iniekcyjnych Hilti HIT-HY 200-A V3 oraz HIT-HY 200-R V3. Sprawdź parametry, czasy utwardzania, metody wiercenia i wytyczne dotyczące zbrojenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Hilti HIT-HY 200-A V3 i 200-R V3 to zaprawy iniekcyjne do zbrojenia w betonie. Wersja R V3 jest zoptymalizowana pod kątem dłuższego czasu pracy i utwardzania, co jest kluczowe przy głębokich zakotwieniach. Instalacja jest możliwa w temperaturach od -10°C do +40°C. str. 1, 2, 10
Najważniejsze czynności
- Wybierz odpowiednią metodę wiercenia (udarowe, wiertło drążone lub diamentowe z szorstkowaniem). str. 3, 12
- Sprawdź czas utwardzania w tabeli na stronie 10 przed przystąpieniem do obciążania zbrojenia. str. 10
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zakres temperatur instalacji | -10°C do +40°C | Dopuszczalna temperatura podłoża podczas montażu. | str. 10 |
Gdzie szukać w PDF
- Wprowadzenie i korzyści str. 1, 2
- Warunki aplikacji i certyfikaty str. 3
- Dane projektowe (przyczepność) str. 4, 5, 6
- Odporność ogniowa str. 7, 9
- Czasy utwardzania str. 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejszy dokument stanowi kartę techniczną oraz instrukcję montażu dla zapraw iniekcyjnych Hilti HIT-HY 200-A V3 oraz HIT-HY 200-R V3. Zaprawy te są przeznaczone do wykonywania połączeń zbrojenia w betonie (beton-beton). Wersja R V3 jest specjalnie sformułowana pod kątem lepszej obsługi i czasu utwardzania w aplikacjach zbrojeniowych.
Zastosowanie i warunki pracy
Zaprawy mogą być stosowane w betonie od klasy C12/15 do C50/60, zarówno suchym, jak i nasyconym wodą. Kluczowe ograniczenia i warunki:
- Zakres temperatur instalacji: od -10°C do +40°C (dla średnic prętów φ8 - φ32 mm) oraz od +5°C do +40°C (dla φ34 - φ40 mm).
- Odporność ogniowa: do 240 minut zgodnie z EOTA TR 069.
- Zgodność: Pręty zbrojeniowe o średnicach od φ8 do φ40 mm.

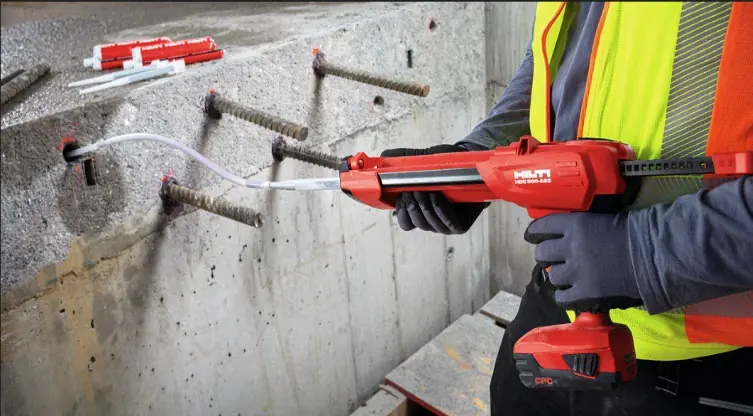

Metody wiercenia i przygotowanie
Dopuszczalne metody wiercenia otworów:
- Wiercenie udarowe (Hammer drilling).
- Wiercenie wiertłem drążonym (Hollow drill bit).
- Wiercenie diamentowe z szorstkowaniem (Diamond coring with roughening) przy użyciu narzędzia Hilti TE-YRT.
Czasy utwardzania i pracy
Czas pracy (t_work) oraz minimalny czas utwardzania (t_cure) zależą od temperatury podłoża. Przykładowo, dla HIT-HY 200-A V3 w temperaturze podłoża > 20°C do 30°C, czas pracy wynosi 4 minuty, a czas utwardzania 30 minut. Wersja R V3 posiada dłuższe czasy pracy i utwardzania, co jest istotne przy głębszych zakotwieniach.
Wytyczne montażowe
Dokument zawiera szczegółowe tabele dotyczące:

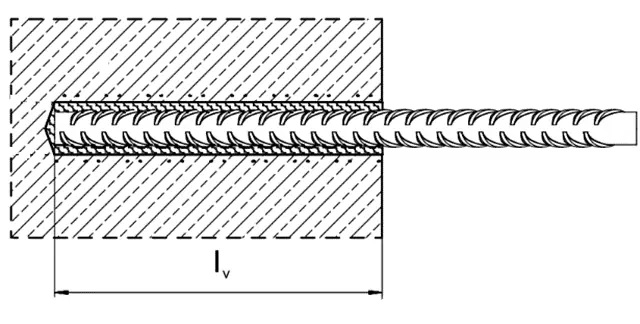

- Minimalnej długości zakotwienia i długości zakładu.
- Współczynników redukcyjnych dla obciążeń sejsmicznych.
- Wartości obliczeniowych przyczepności w zależności od klasy betonu i metody wiercenia.
- Minimalnego otulenia betonem (c_min) w zależności od metody wiercenia i średnicy pręta.
Bezpieczeństwo i certyfikaty
Produkt posiada liczne aprobaty techniczne (ETA), w tym ETA-19/0600, ETA-19/0665, ETA-25/0534 oraz ETA-25/0408, potwierdzające przydatność do zastosowań statycznych, quasi-statycznych, sejsmicznych oraz w warunkach pożarowych.
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Zbyt krótki czas pracy przy wysokich temperaturach
Sprawdź tabelę czasów pracy i utwardzania dla konkretnej wersji zaprawy (A V3 vs R V3) i temperatury podłoża.
Nieprawidłowa przyczepność w otworze
Upewnij się, że otwór został poprawnie wyczyszczony (zgodnie z instrukcją IFU) i użyto odpowiedniej metody wiercenia.
Przekroczenie dopuszczalnej głębokości zakotwienia
Skonsultuj tabelę 'Dispensers and corresponding maximum embedment depth' dla używanego dozownika i temperatury betonu.
Przed użyciem
- Sprawdź temperaturę podłoża (musi mieścić się w zakresie -10°C do +40°C).
- Upewnij się, że używasz odpowiedniego dozownika (HDM lub HDE).
- Zweryfikuj średnicę pręta zbrojeniowego (φ8 - φ40 mm).
- Przygotuj odpowiednie narzędzia do czyszczenia otworu (pompa, szczotki).
- Sprawdź, czy wybrana metoda wiercenia jest zgodna z wytycznymi dla danej średnicy pręta.
Ilustracje i schematy

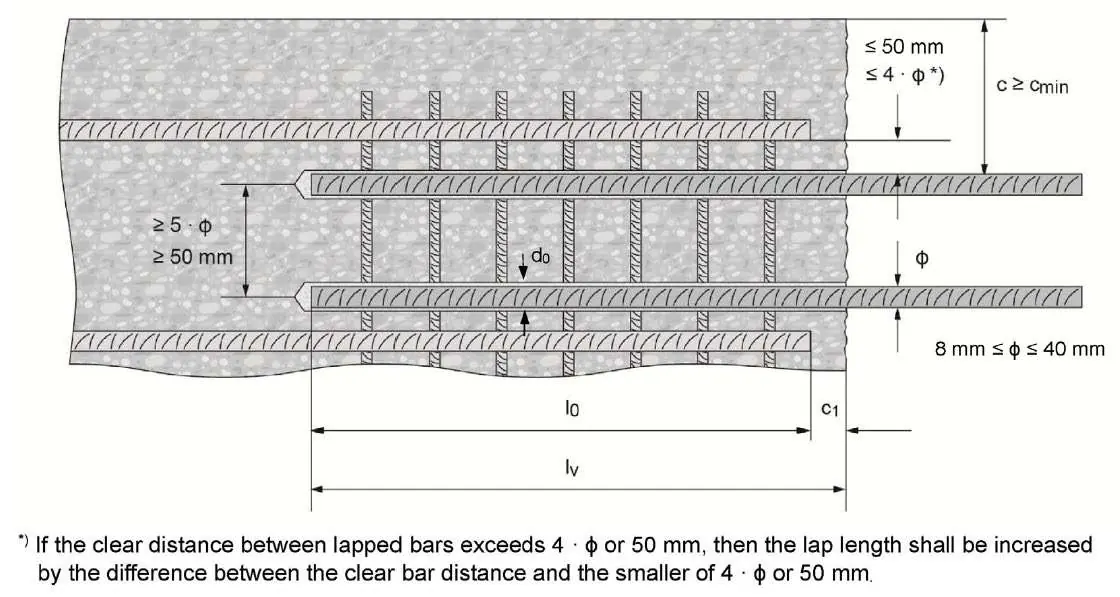

- Schematy montażowe pokazują poprawne rozmieszczenie prętów zbrojeniowych w istniejącym i nowym betonie.
- Wykresy redukcji temperatury (k_fi) ilustrują spadek nośności zaprawy w warunkach pożarowych.
Zgodność modelu
- Dane dla prętów φ34 - φ40 są odpowiednie tylko dla HIT-HY 200-R V3.
- Zaprawy nadają się do betonu od C12/15 do C50/60.
