Instrukcja obsługi młota wyburzeniowego Hilti TE 2000-AVR
Szybki przewodnik po instrukcji obsługi młota wyburzeniowego Hilti TE 2000-AVR. Dowiedz się, jak bezpiecznie używać urządzenia, wymieniać dłuta, transportować młot oraz rozwiązywać typowe problemy techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Hilti TE 2000-AVR to ręczny młot wyburzeniowy przeznaczony do kucia w betonie, murze i asfalcie. Wymaga zasilania sieciowego i regularnej konserwacji w serwisie Hilti. str. 11
Najważniejsze czynności
- Wymiana dłuta str. 13
Pierwsze uruchomienie
- Podłączanie kabla str. 13
Problemy i rozwiązania
Urządzenie nie uruchamia się
Sprawdź zasilanie, odczekaj 4 sekundy na inicjalizację elektroniki.
str. 15Konserwacja i reset
- W przypadku świecenia wskaźnika serwisowego na czerwono, należy oddać urządzenie do serwisu Hilti. str. 11
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Waga | 14,5 kg | Waga urządzenia | str. 12 |
Gdzie szukać w PDF
- Przegląd urządzenia str. 2
- Transport str. 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Młot wyburzeniowy Hilti TE 2000-AVR jest przeznaczony do profesjonalnych prac wyburzeniowych w betonie, murze i asfalcie. Urządzenie wyposażone jest w system Active Vibration Reduction (AVR), który znacząco redukuje wibracje podczas pracy. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem lub obrażeń ciała.
Opis urządzenia
Urządzenie składa się z głównego korpusu z uchwytami, włącznika, wskaźnika serwisowego oraz uchwytu narzędziowego (tokar). W zestawie znajduje się również odłączany przewód zasilający. Opcjonalnie dostępny jest wózek transportowy ułatwiający przemieszczanie młota.
Przygotowanie do pracy
- Podłączanie zasilania: Upewnij się, że połączenie wtykowe jest czyste i suche. Wprowadź wtyczkę do urządzenia, aż usłyszysz kliknięcie blokady.
- Montaż dłuta: Przed włożeniem dłuta lekko nasmaruj jego końcówkę oryginalnym smarem Hilti. Wsuń dłuto w uchwyt narzędziowy i obracaj, aż usłyszysz kliknięcie blokady. Sprawdź pewność zamocowania, pociągając za dłuto.
- Demontaż dłuta: Odciągnij blokadę narzędzia do oporu i wyjmij dłuto.
Wskazówki dotyczące pracy
Dłuto można ustawić w 6 różnych pozycjach (co 60°), co pozwala na optymalne dopasowanie do wykonywanej pracy. Podczas kucia w betonie zacznij pod kątem 70°-80° do powierzchni, a następnie zwiększ kąt do 90°. Regularnie obracaj dłuto, aby zapewnić jego równomierne zużycie i samoostrzenie.
Transport
Do bezpiecznego transportu zaleca się używanie wózka transportowego. Urządzenie należy umieścić na trzpieniu mocującym i zabezpieczyć pałąkiem przytrzymującym. Dłuta należy umieścić w przeznaczonych do tego uchwytach.
Konserwacja
Regularnie czyść szczeliny wentylacyjne suchą szczotką. Obudowę czyść lekko wilgotną ściereczką, unikając środków zawierających silikon. Wszelkie naprawy elektryczne powinny być wykonywane wyłącznie przez wykwalifikowany personel.
Rozwiązywanie problemów
W przypadku awarii sprawdź wskaźnik serwisowy. Jeśli świeci na czerwono, wymagany jest serwis. Jeśli miga, może to oznaczać przegrzanie lub zbyt wysokie napięcie. W przypadku problemów z uruchomieniem, odczekaj 4 sekundy na inicjalizację elektroniki po podłączeniu wtyczki.
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się
Sprawdź zasilanie, upewnij się, że wtyczka jest dobrze włożona, odczekaj 4 sekundy na inicjalizację elektroniki.
Brak udaru
Urządzenie może być zbyt zimne; pozwól mu pracować na biegu jałowym, aby osiągnęło temperaturę roboczą.
Wskaźnik serwisowy świeci na czerwono
Wymagany serwis w punkcie Hilti lub wystąpiła awaria urządzenia.
Przed użyciem
- Sprawdź, czy przewód zasilający nie jest uszkodzony.
- Upewnij się, że w miejscu pracy jest dostępny wyłącznik różnicowoprądowy.
- Sprawdź, czy dłuto jest prawidłowo zamocowane w uchwycie.
- Upewnij się, że masz na sobie odpowiednie środki ochrony osobistej (okulary, rękawice, ochrona słuchu).
Parametry w praktyce
- Częstotliwość udarów
- 30 Hz
Ilustracje i schematy
- Rysunek 1: Przegląd części młota (uchwyt, włącznik, uchwyt narzędziowy).
- Rysunek 4: Montaż i demontaż dłuta.

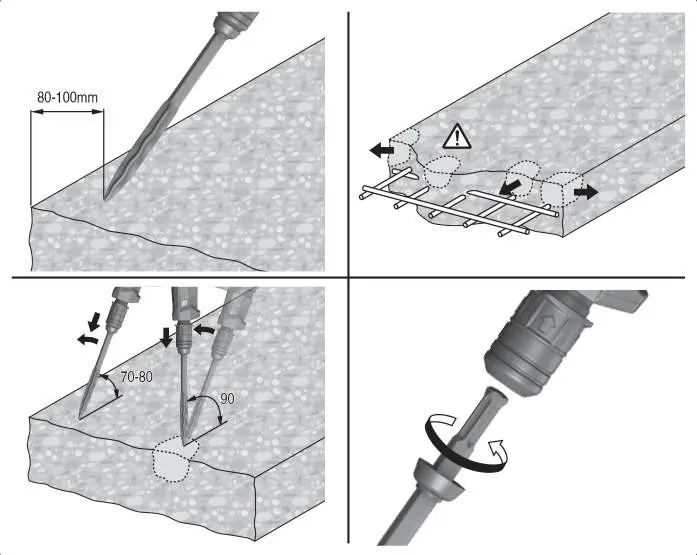

- Rysunek 6: Wskazówki dotyczące techniki kucia (kąty, odległość od krawędzi).
Zgodność modelu
- Używaj tylko oryginalnych smarów Hilti.
- Wózek transportowy jest dostępny jako opcjonalne akcesorium.
