Instrukcja obsługi młota wyburzeniowego Hilti TE 2000-AVR
Szybki przewodnik po instrukcji obsługi młota wyburzeniowego Hilti TE 2000-AVR. Dowiedz się, jak bezpiecznie używać urządzenia, montować dłuta, transportować sprzęt oraz rozwiązywać typowe problemy techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Młot wyburzeniowy Hilti TE 2000-AVR służy do kucia w betonie, murze i asfalcie. Przed użyciem należy sprawdzić stan kabla, zamocować dłuto (używając smaru) i upewnić się, że w strefie pracy nie ma instalacji podtynkowych. str. 11, 13
Najważniejsze czynności
- Montaż dłuta str. 12
- Praca w niskich temperaturach str. 13
Problemy i rozwiązania
Narzędzie nie startuje
Sprawdź zasilanie, odczekaj 4s na inicjalizację elektroniki.
str. 14
Brak udaru
Pozwól narzędziu się rozgrzać.
str. 14Konserwacja i reset
- Wskaźnik serwisowy świeci na czerwono str. 11
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Waga | 14.5 kg | Masa urządzenia | str. 11 |
| Częstotliwość udaru | 30 Hz | Liczba uderzeń na sekundę | str. 11 |
Gdzie szukać w PDF
- Przegląd urządzenia str. 10
- Montaż dłuta str. 12
- Rozwiązywanie problemów str. 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Młot wyburzeniowy Hilti TE 2000-AVR jest przeznaczony do prac związanych z kuciem w betonie, murze i asfalcie. Urządzenie wyposażone jest w system Active Vibration Reduction (AVR), który redukuje wibracje podczas pracy. Przed pierwszym użyciem należy zapoznać się z zasadami bezpieczeństwa, w tym z koniecznością stosowania ochrony słuchu, wzroku oraz odpowiedniej odzieży ochronnej.
Opis urządzenia
Główne elementy młota to:
- Uchwyt
- Włącznik/wyłącznik
- Uchwyt transportowy
- Wskaźnik serwisowy
- Otwory wentylacyjne
- Uchwyt narzędziowy (chuck)
Montaż i demontaż narzędzi
Przed przystąpieniem do montażu lub demontażu dłuta należy zawsze odłączyć urządzenie od zasilania.
- Montaż: Lekko nasmaruj końcówkę dłuta (używając wyłącznie smaru Hilti). Wsuń dłuto do uchwytu, obracając je i lekko dociskając, aż usłyszysz kliknięcie. Sprawdź poprawne zamocowanie, pociągając za dłuto.
- Demontaż: Odciągnij blokadę uchwytu do oporu i wyjmij dłuto. Zachowaj ostrożność, ponieważ dłuto może być gorące lub ostre.
Obsługa i technika pracy
Podczas pracy w niskich temperaturach mechanizm udarowy może wymagać rozgrzania. W tym celu należy przyłożyć dłuto do materiału i pozwolić urządzeniu pracować na biegu jałowym, aż mechanizm zacznie działać.
- Kąt pracy: Rozpocznij kucie pod kątem 70°-80° do powierzchni, a następnie zwiększ kąt do ok. 90° w miarę zagłębiania się dłuta.
- Odległość od krawędzi: Pracuj w odległości 80-100 mm od krawędzi materiału.
- Obracanie dłuta: Regularnie obracaj dłuto, aby zapewnić równomierne zużycie i proces samoostrzenia.
Konserwacja i serwis
Regularnie czyść otwory wentylacyjne suchą szczotką. Obudowę czyść lekko wilgotną szmatką, unikając środków zawierających silikon. W przypadku zapalenia się wskaźnika serwisowego na czerwono, należy oddać urządzenie do serwisu Hilti.
Transport
Do bezpiecznego transportu młota zaleca się używanie dedykowanego wózka transportowego. Urządzenie należy zabezpieczyć na trzpieniu wózka za pomocą pałąka blokującego.
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Narzędzie nie uruchamia się
Odczekaj około 4 sekundy po podłączeniu do zasilania (inicjalizacja elektroniki). Jeśli problem trwa, sprawdź zasilanie lub przedłużacz.
Brak udaru
Narzędzie jest zbyt zimne. Pozwól mu pracować na biegu jałowym, aż mechanizm udarowy się rozgrzeje.
Wskaźnik serwisowy świeci na czerwono
Osiągnięto interwał serwisowy lub wystąpiła usterka. Skontaktuj się z serwisem Hilti.
Wskaźnik serwisowy miga na czerwono
Zadziałało zabezpieczenie przed przegrzaniem lub napięcie zasilania jest zbyt wysokie.
Przed użyciem
- Sprawdź, czy dłuto jest prawidłowo zamocowane w uchwycie
- Upewnij się, że masz założone okulary ochronne, słuchawki i rękawice
- Sprawdź stan kabla zasilającego pod kątem uszkodzeń
- Upewnij się, że w obszarze pracy nie ma ukrytych kabli elektrycznych ani rur
- Sprawdź, czy włącznik działa poprawnie
Parametry w praktyce
- Częstotliwość udaru
- 30 Hz
- Klasa ochrony
- II (podwójna izolacja)
Ilustracje i schematy
- Rysunek 1: Przegląd młota (włącznik, uchwyt, wskaźnik serwisowy)

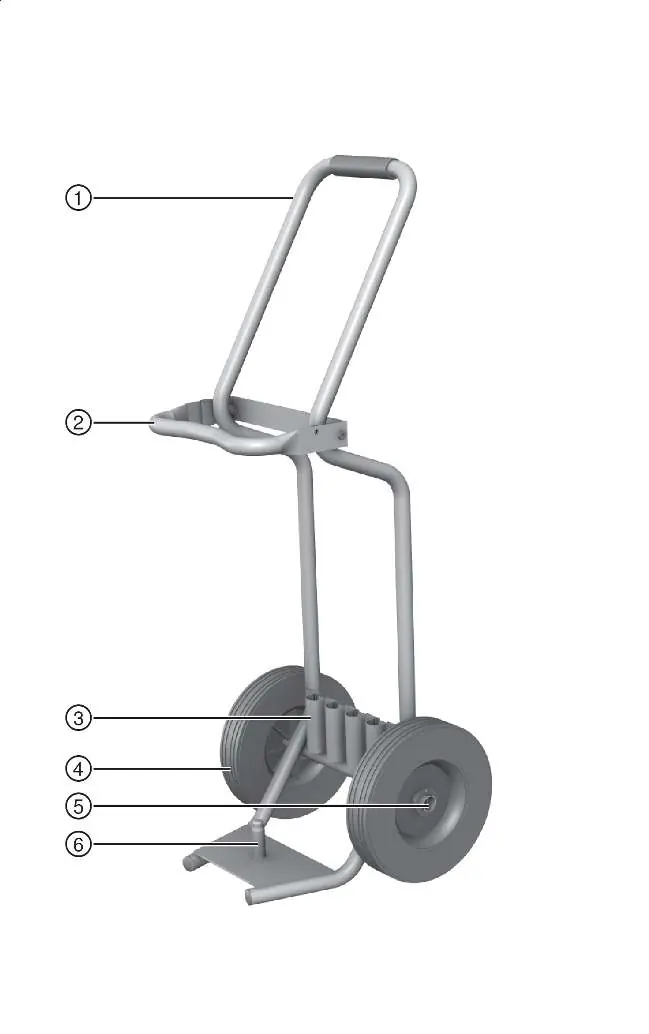

- Rysunek 2: Przegląd wózka transportowego
- Rysunek 3: Montaż dłuta (smarowanie, wkładanie)

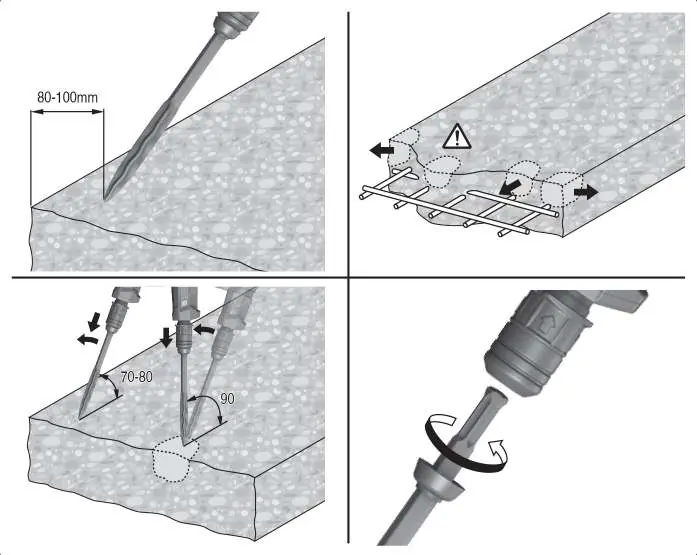

- Rysunek 5: Technika pracy (kąty natarcia, odległość od krawędzi)
Zgodność modelu
- Używaj wyłącznie oryginalnego smaru Hilti
- W przypadku zasilania z generatora, jego moc musi być co najmniej dwukrotnie wyższa niż moc znamionowa młota
