Instrukcja obsługi systemu kotwienia chemicznego Hilti HIT-HY 200-A/R V3
Szybki przewodnik po systemie kotwienia chemicznego Hilti HIT-HY 200-A/R V3. Zawiera instrukcje instalacji, czyszczenia otworów, czasy utwardzania oraz dane techniczne dla różnych typów kotew.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- System Hilti HIT-HY 200-A/R V3 służy do wklejania kotew i prętów zbrojeniowych w beton. Kluczowe jest poprawne przygotowanie otworu (czyszczenie) oraz przestrzeganie czasów utwardzania zależnych od temperatury materiału bazowego. str. 13, 14
Najważniejsze czynności
- Czyszczenie otworu str. 13, 16
- Wstrzykiwanie żywicy str. 9, 10, 11, 12
Problemy i rozwiązania
Słabe wartości nośności
Niewystarczające czyszczenie otworu. Użyj szczotki i sprężonego powietrza.
str. 13, 16Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Temperatura pracy (kartusz) | 0°C do 40°C | Dopuszczalna temperatura kartusza podczas użycia. | str. 13, 14 |
| Temperatura materiału bazowego (HAS-U, HIT-V, Rebar) | -10°C do 40°C | Dopuszczalna temperatura betonu podczas instalacji. | str. 13, 14 |
Gdzie szukać w PDF
- Legenda piktogramów str. 2
- Tabele czasów utwardzania str. 3
- Procedury instalacji str. 9, 10, 11, 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
System Hilti HIT-HY 200-A/R V3 to profesjonalny system kotwienia chemicznego przeznaczony do prętów zbrojeniowych i kotew w betonie. Kluczowym elementem zapewniającym trwałość połączenia jest poprawne przygotowanie otworu oraz przestrzeganie czasów utwardzania, które zależą od temperatury materiału bazowego.
Przygotowanie i czyszczenie otworu
Poprawne czyszczenie otworu jest krytyczne dla nośności kotwy. Należy usunąć wszelkie zanieczyszczenia, pył, wodę, lód, olej i smar.
- Wiercenie: Używaj odpowiednich wierteł (w tym wierteł drążonych TE-CD, TE-YD z odkurzaczem).
- Czyszczenie: Otwór musi być czysty. Stosuj przedmuchiwanie sprężonym powietrzem (bezolejowym) oraz szczotkowanie odpowiednią szczotką drucianą.
- Weryfikacja: Szczotka musi stawiać opór przy wkładaniu do otworu; jeśli wchodzi luźno, jest za mała i należy ją wymienić.
- Suszenie: Przed wstrzyknięciem żywicy otwór musi być całkowicie suchy.
Instalacja
Proces instalacji różni się w zależności od typu kotwy (HIT-Z, pręty gwintowane, zbrojenie). Zawsze postępuj zgodnie z poniższymi krokami:
- Przygotuj otwór zgodnie z powyższymi wytycznymi.
- Nakręć nowy mieszacz (HIT-RE-M) na kartusz.
- Wstrzyknij żywicę, zaczynając od dna otworu, aby uniknąć pęcherzy powietrza.
- Wsuń element kotwiący w otwór przed upływem czasu pracy (t_work).
- Pozostaw kotwę w spokoju do czasu pełnego utwardzenia (t_cure).
Dane techniczne i czasy
Instrukcja zawiera szczegółowe tabele określające czasy pracy (t_work) i utwardzania (t_cure) w zależności od temperatury materiału bazowego. Należy bezwzględnie sprawdzać te wartości przed rozpoczęciem pracy, ponieważ różnią się one dla różnych typów kotew i temperatur.
Bezpieczeństwo
Produkt zawiera substancje chemiczne (m.in. metakrylany). Podczas pracy należy stosować środki ochrony indywidualnej: okulary ochronne, rękawice i odzież ochronną. W przypadku kontaktu ze skórą lub oczami należy postępować zgodnie z instrukcjami na opakowaniu i karcie charakterystyki.
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Słabe wartości nośności lub awaria punktu mocowania
Zazwyczaj wynika z niewystarczającego czyszczenia otworu. Upewnij się, że otwór jest wolny od pyłu, wody i tłuszczu, używając odpowiedniej szczotki i sprężonego powietrza.
Wyciek żywicy lub problemy z dozowaniem
Upewnij się, że mieszacz jest poprawnie i mocno nakręcony. Nie używaj uszkodzonych kartuszy ani mieszaczy.
Kotwa nie utwardza się w przewidzianym czasie
Sprawdź temperaturę materiału bazowego i porównaj z tabelą czasów utwardzania (t_cure) w instrukcji. W niskich temperaturach czas utwardzania jest znacznie dłuższy.
Przed użyciem
- Sprawdź datę ważności na opakowaniu (nie używaj przeterminowanego produktu).
- Upewnij się, że masz odpowiedni mieszacz (HIT-RE-M).
- Sprawdź temperaturę materiału bazowego.
- Przygotuj narzędzia do czyszczenia otworu (szczotka, sprężone powietrze/woda).
- Załóż środki ochrony osobistej (okulary, rękawice).
Ilustracje i schematy

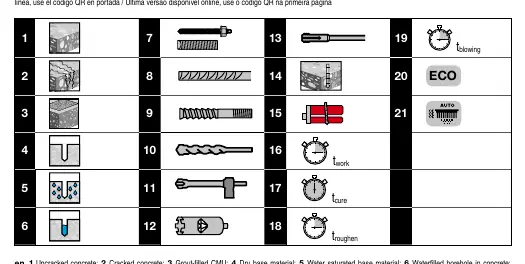

- Strona 2: Legenda piktogramów używanych w instrukcji.

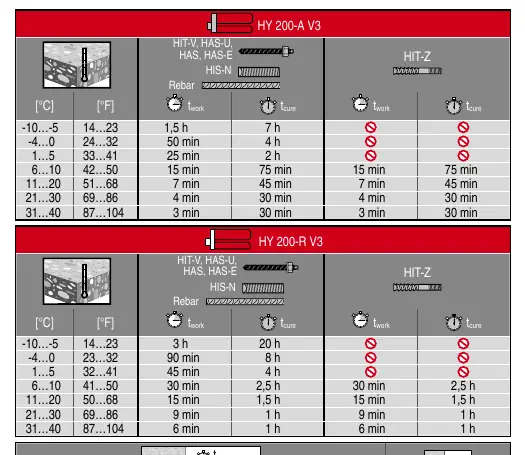

- Strona 3: Tabele czasów pracy i utwardzania w zależności od temperatury.

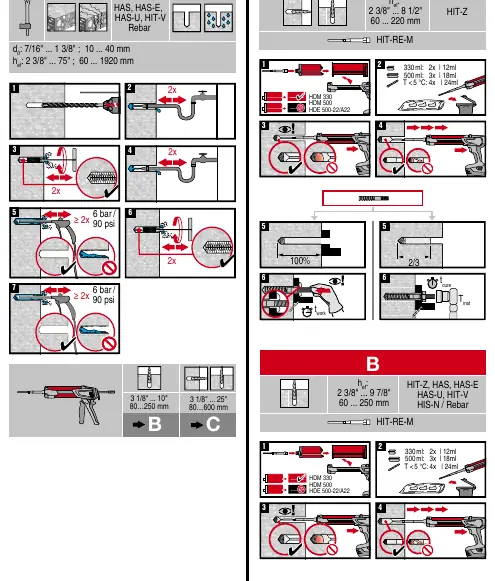

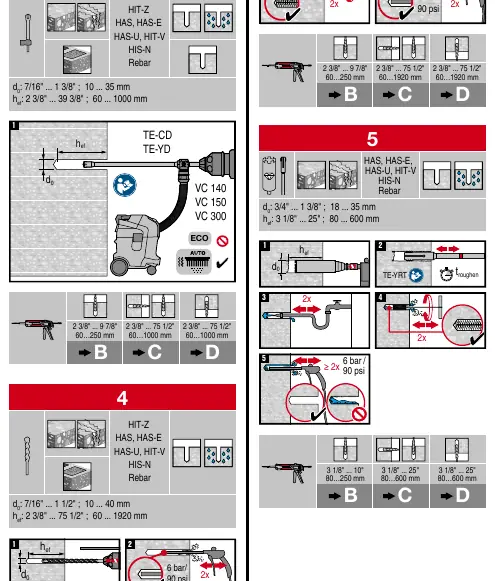

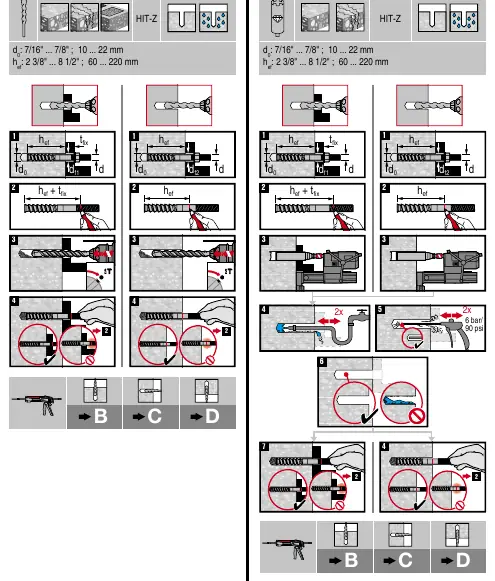

- Strona 9-12: Procedury instalacji krok po kroku dla różnych typów kotew.
Zgodność modelu
- Wymaga użycia dedykowanych mieszaczy Hilti HIT-RE-M.
- W przypadku wiercenia diamentowego wymagane jest szorstkowanie otworu.
- Wymaga użycia odkurzacza Hilti przy stosowaniu wierteł drążonych TE-CD/TE-YD.
