Instrukcja montażu systemu iniekcyjnego Hilti HIT-HY 200-A V3 i HIT-HY 200-R V3
Kompletny przewodnik montażu systemu iniekcyjnego Hilti HIT-HY 200-A V3 i HIT-HY 200-R V3. Sprawdź parametry wiercenia, czyszczenia otworów, czasy utwardzania i instrukcje instalacji.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- System iniekcyjny Hilti HIT-HY 200-A V3 / 200-R V3 służy do wklejania elementów stalowych w betonie. Instrukcja zawiera parametry montażowe, czasy utwardzania oraz wytyczne dotyczące czyszczenia otworów. str. 1, 21, 24
Najważniejsze czynności
- Przygotowanie otworu (wiercenie i czyszczenie). str. 21, 22, 23
- Iniekcja żywicy i osadzenie elementu. str. 24, 25
Pierwsze uruchomienie
- Zamocuj mieszacz HIT-RE-M na folii, włóż do dozownika, odrzuć początkową porcję żywicy (2-4 naciśnięcia spustu). str. 24
Problemy i rozwiązania
Niewłaściwe czyszczenie otworu
Skutkuje niskimi wartościami nośności. Należy powtórzyć procedurę czyszczenia zgodnie z instrukcją.
str. 21Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Temperatura podłoża | -10°C do +40°C | Zakres temperatur podczas montażu. | str. 12 |
Gdzie szukać w PDF
- Opis produktu str. 6, 7
- Instrukcja montażu str. 21, 22, 23, 24
Spis treści
Najważniejsze informacje
Niniejszy dokument stanowi europejską ocenę techniczną oraz instrukcję montażu systemu iniekcyjnego Hilti HIT-HY 200-A V3 i HIT-HY 200-R V3. System przeznaczony jest do kotwienia w betonie zarysowanym i niezarysowanym. Montaż musi być przeprowadzony przez wykwalifikowany personel pod nadzorem osoby odpowiedzialnej za kwestie techniczne na budowie.
Opis systemu

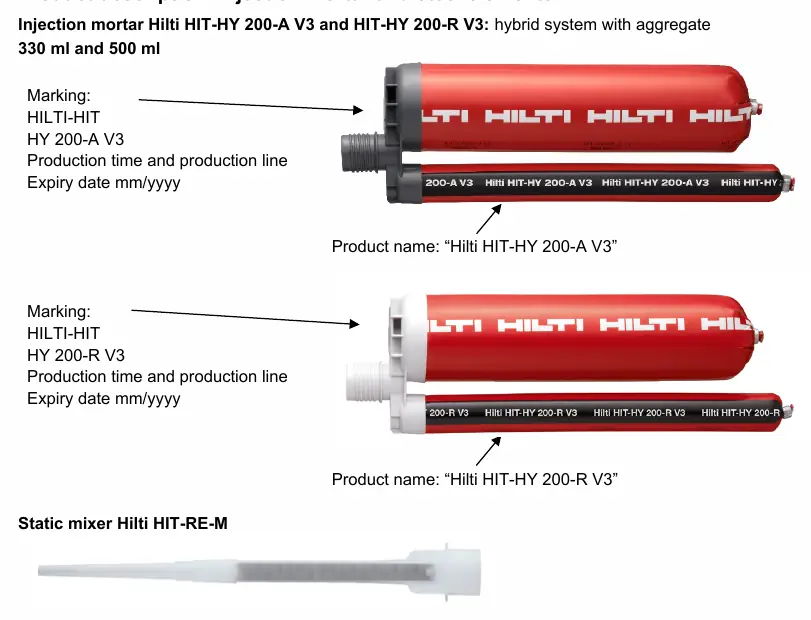

System składa się z ładunku foliowego z żywicą iniekcyjną (HIT-HY 200-A V3 lub HIT-HY 200-R V3) oraz elementu stalowego (pręt gwintowany, tuleja z gwintem wewnętrznym, pręt zbrojeniowy lub kotwa naprężeniowa HZA). Żywica wiąże element stalowy z betonem w nawierconym otworze.
Instrukcja montażu
Proces instalacji obejmuje wiercenie otworu, jego dokładne oczyszczenie, przygotowanie iniekcji oraz osadzenie elementu stalowego. W zależności od techniki wiercenia (udarowe, diamentowe) oraz warunków (otwory suche, mokre, wypełnione wodą), należy stosować odpowiednie metody czyszczenia.
Czyszczenie otworów
- Czyszczenie ręczne (MC): Stosowane dla otworów o średnicy d0 ≤ 20 mm i głębokości h0 ≤ 10·d. Wymaga użycia pompki ręcznej Hilti oraz szczotki HIT-RB.
- Czyszczenie sprężonym powietrzem (CAC): Wymaga użycia bezolejowego sprężonego powietrza (min. 6 bar) oraz szczotki HIT-RB.
- Czyszczenie automatyczne (AC): Odbywa się podczas wiercenia przy użyciu systemu Hilti TE-CD lub TE-YD z odkurzaczem.
Parametry techniczne
Czasy pracy (t_work) oraz minimalne czasy utwardzania (t_cure) są ściśle uzależnione od temperatury podłoża. Należy zawsze sprawdzać aktualne tabele w instrukcji przed rozpoczęciem prac. W przypadku montażu nad głową lub przy głębokości osadzenia hef > 250 mm, konieczne jest użycie końcówek iniekcyjnych i przedłużek.
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Niewłaściwe czyszczenie otworu
Prowadzi do niskich wartości nośności. Należy bezwzględnie przestrzegać procedur czyszczenia (MC, CAC, AC) opisanych w instrukcji.
Zbyt niska temperatura
Minimalna temperatura ładunku foliowego wynosi 0°C. Nie należy stosować systemu w temperaturach poniżej dopuszczalnych zakresów.
Przed użyciem
- Sprawdź, czy beton jest odpowiedniej klasy (C20/25 do C50/60).
- Wybierz odpowiednią technikę wiercenia (udarowe lub diamentowe).
- Upewnij się, że masz odpowiedni mieszacz statyczny (HIT-RE-M).
- Sprawdź temperaturę podłoża i ładunku foliowego.
- Przygotuj odpowiednie narzędzia do czyszczenia (szczotka HIT-RB, pompka lub sprężone powietrze).
Ilustracje i schematy
- Rysunki A1-A4 pokazują prawidłowy stan osadzenia dla różnych typów elementów stalowych.
- Rysunki w sekcji 'Installation instructions' przedstawiają krok po kroku procedury czyszczenia i iniekcji.
Zgodność modelu
- System kompatybilny z betonem zarysowanym i niezarysowanym.
- Dopuszczalne techniki wiercenia: udarowe, udarowe z odsysaniem (TE-CD, TE-YD), diamentowe z szorstkowaniem (TE-YRT).
