Instrukcja obsługi systemu kotwienia chemicznego Hilti HIT-HY 200-A
Szybki przewodnik po instrukcji montażu i bezpiecznego stosowania systemu kotwienia chemicznego Hilti HIT-HY 200-A. Zawiera dane techniczne, czasy utwardzania i procedury instalacji.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Hilti HIT-HY 200-A to system kotwienia chemicznego do prętów zbrojeniowych i kotew w betonie. Instalacja wymaga dokładnego wyczyszczenia otworu (wiercenie, przedmuchiwanie, szczotkowanie) przed wstrzyknięciem zaprawy. str. 1, 29
Najważniejsze czynności
- Wyczyść otwór str. 29, 49
Pierwsze uruchomienie
- Przygotuj mieszacz i wstrzyknij zaprawę str. 23, 24, 25, 26
Problemy i rozwiązania
Słabe wartości mocowania
Niewystarczające czyszczenie otworu. Użyj odpowiedniej szczotki i przedmuchaj otwór.
str. 29, 49Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Temperatura podłoża | -10°C do 40°C | Zakres temperatur instalacji dla większości prętów. | str. 29, 49 |
Gdzie szukać w PDF
- Procedury instalacji str. 14, 16, 18, 19
- Czasy utwardzania str. 13
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
System kotwienia chemicznego Hilti HIT-HY 200-A służy do mocowania prętów zbrojeniowych oraz kotew w betonie. Przed przystąpieniem do pracy należy zapoznać się z kartą charakterystyki substancji niebezpiecznych (MSDS). Produkt wymaga poprawnego przygotowania otworu, aby zapewnić odpowiednią nośność połączenia.
Opis produktu
Produkt jest zaprawą iniekcyjną przeznaczoną do stosowania z różnymi typami elementów mocujących, takimi jak pręty gwintowane (HIT-V, HAS-U, HIT-Z) oraz pręty zbrojeniowe. System wymaga użycia dedykowanego mieszacza HIT-RE-M.
Przygotowanie otworu
Poprawna nośność zależy od czystości otworu. Należy przestrzegać następujących kroków:
- Wiercenie otworu o odpowiedniej średnicy i głębokości.
- Usunięcie pyłu i urobku za pomocą sprężonego powietrza (bezolejowego) oraz szczotki stalowej o odpowiednim rozmiarze.
- Płukanie otworu wodą, jeśli jest to wymagane, a następnie dokładne osuszenie.
- Otwór musi być wolny od wody, lodu, oleju i smaru przed wstrzyknięciem zaprawy.

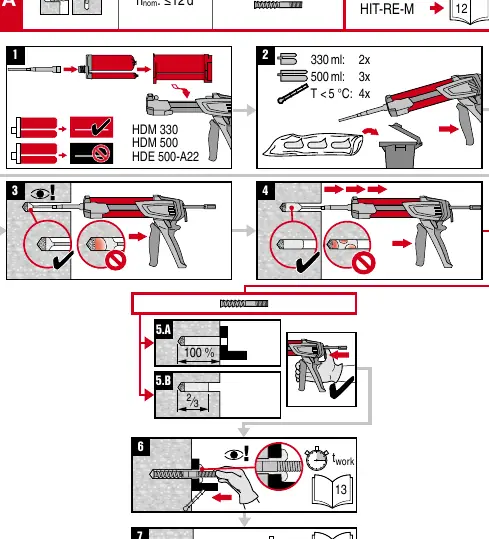

Procedura instalacji
- Przygotuj dozownik i zamontuj nowy mieszacz na opakowaniu z zaprawą.
- Wstrzyknij zaprawę do otworu, zaczynając od dna, powoli wycofując mieszacz, aby uniknąć powstawania pęcherzy powietrza.
- Wypełnij otwór w około 2/3 objętości (lub zgodnie z instrukcją dla danego typu kotwy).
- Wsuń element mocujący (kotwę lub pręt) do otworu przed upływem czasu pracy (t_work).
- Pozostaw połączenie do całkowitego utwardzenia przez czas określony w tabeli (t_cure).
Dane techniczne i czasy utwardzania
Czasy pracy i utwardzania zależą od temperatury podłoża. Należy zawsze sprawdzać tabelę na stronie 13 instrukcji, aby dobrać odpowiednie parametry dla aktualnych warunków.
Bezpieczeństwo i utylizacja
Produkt zawiera substancje chemiczne mogące powodować podrażnienia skóry i oczu. Podczas pracy należy stosować okulary ochronne, rękawice i odzież ochronną. Puste opakowania należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów plastikowych.
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Niewystarczające czyszczenie otworu
Użyj szczotki stalowej o odpowiednim rozmiarze i przedmuchaj otwór sprężonym powietrzem do uzyskania czystego powietrza.
Zaprawa nie utwardza się
Sprawdź temperaturę podłoża i porównaj z tabelą czasów utwardzania na stronie 13.
Pęcherzyki powietrza w zaprawie
Wypełniaj otwór od dna, powoli wycofując mieszacz, aby zapobiec powstawaniu pustych przestrzeni.
Przed użyciem
- Sprawdź datę ważności na opakowaniu.
- Upewnij się, że podłoże ma odpowiednią temperaturę (zakres -10°C do 40°C dla większości zastosowań).
- Przygotuj odpowiednie akcesoria (szczotka, pompka lub sprężone powietrze).
- Załóż okulary ochronne, rękawice i odzież ochronną.
- Upewnij się, że masz dedykowany mieszacz HIT-RE-M.
Ilustracje i schematy

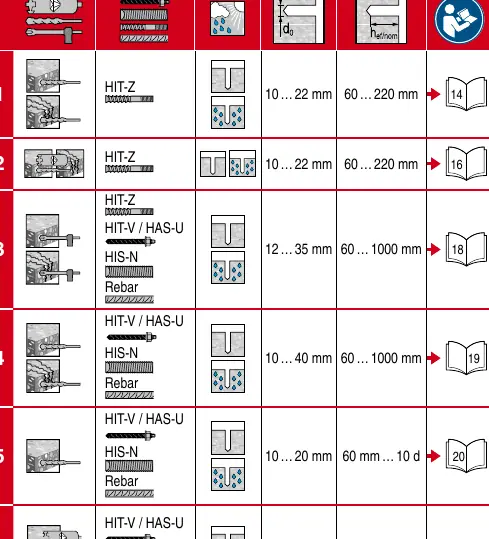

- Strony 5-21 przedstawiają procedury instalacji dla różnych typów kotew i metod wiercenia.

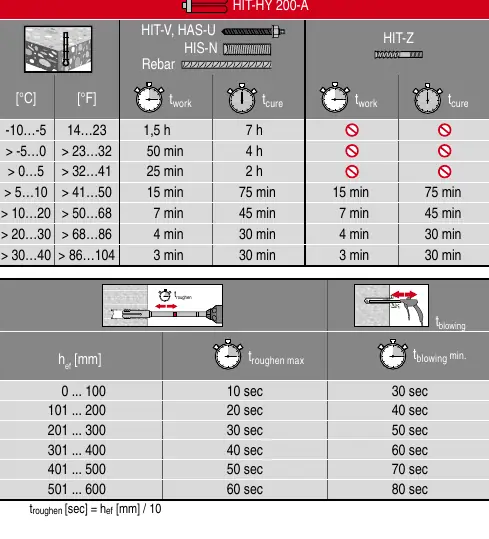

- Strona 13 zawiera kluczową tabelę czasów pracy i utwardzania w zależności od temperatury.
Zgodność modelu
- Kompatybilne z prętami zbrojeniowymi, prętami gwintowanymi (HIT-V, HAS-U, HIT-Z, HIS-N).
- Wymaga użycia dedykowanego mieszacza HIT-RE-M.
