Instrukcja obsługi systemu kotwienia chemicznego Hilti HIT-HY 200-A V3 / HIT-HY 200-R V3
Kompletny przewodnik instalacji i obsługi systemu kotwienia chemicznego Hilti HIT-HY 200-A V3 oraz HIT-HY 200-R V3. Zawiera tabele czasów utwardzania, wytyczne dotyczące czyszczenia otworów oraz procedury montażu.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- System Hilti HIT-HY 200-A/R V3 to żywica iniekcyjna do kotwienia prętów zbrojeniowych i kotew w betonie. Kluczowe jest dokładne oczyszczenie otworu oraz przestrzeganie czasów utwardzania zależnych od temperatury. str. 13, 14, 15
Najważniejsze czynności
- Oczyść otwór str. 13, 15
- Sprawdź temperaturę str. 13, 15
Problemy i rozwiązania
Słaba nośność
Niedokładne czyszczenie otworu. Użyj szczotki i sprężonego powietrza.
str. 13, 15Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Temperatura przechowywania | 5°C - 25°C | Zalecane warunki przechowywania | str. 13, 15 |
Gdzie szukać w PDF
- Legenda ikon str. 2
- Tabele czasów utwardzania str. 3
- Instrukcja instalacji str. 9, 10, 11, 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
System Hilti HIT-HY 200-A V3 oraz HIT-HY 200-R V3 to profesjonalne rozwiązanie do kotwienia chemicznego w betonie. Kluczowym warunkiem uzyskania deklarowanej nośności jest prawidłowe oczyszczenie otworu (usuwanie pyłu, wody, oleju) oraz przestrzeganie czasów utwardzania, które zależą od temperatury materiału bazowego. Przed użyciem należy sprawdzić datę ważności na opakowaniu.
Opis systemu
System składa się z żywicy iniekcyjnej w folii, mieszacza (HIT-RE-M) oraz odpowiedniego dozownika (np. HDM 330/500, HDE 500). Produkt jest przeznaczony do stosowania z prętami zbrojeniowymi, kotwami HIT-Z, HIT-V oraz tulejami gwintowanymi.
Instalacja i przygotowanie otworu
Proces instalacji wymaga precyzji:
- Wiercenie: Użyj odpowiedniej metody (wiercenie udarowe, wiertło drążone z odsysaniem lub wiercenie diamentowe).
- Czyszczenie: Jest to najważniejszy etap. Otwór musi być wolny od pyłu, wody, lodu, oleju i tłuszczu. Użyj sprężonego powietrza (bezolejowego) oraz odpowiedniej szczotki drucianej. Jeśli szczotka nie stawia oporu przy wkładaniu, jest za mała i należy ją wymienić.
- Wypełnianie: Wypełniaj otwór od dna, aby uniknąć pęcherzy powietrza. Użyj przedłużek, jeśli otwór jest głęboki.
- Osadzanie: Wprowadź element kotwiący przed upływem czasu pracy (t_work).
Warunki pracy i przechowywania
- Temperatura kartusza podczas użycia: 0°C do 40°C.
- Temperatura materiału bazowego: -10°C do 40°C (dla HAS-U, HIT-V, HIS, Rebar) lub +5°C do 40°C (dla HIT-Z).
- Przechowywanie: W chłodnym, suchym i ciemnym miejscu (5°C do 25°C).
- Częściowo zużyte opakowania: Pozostaw mieszacz nakręcony na kartuszu i przechowuj w kasecie. Zużyj w ciągu 4 tygodni.
Bezpieczeństwo
Produkt zawiera substancje chemiczne (m.in. metakrylany, nadtlenek benzoilu). Może powodować reakcje alergiczne skóry i poważne podrażnienie oczu. Podczas pracy należy bezwzględnie stosować okulary ochronne, rękawice i odzież ochronną. W przypadku kontaktu ze skórą przemyć dużą ilością wody z mydłem.
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Słaba nośność kotwy
Zazwyczaj wynika z niedokładnego oczyszczenia otworu. Upewnij się, że otwór jest wolny od pyłu, wody, oleju i tłuszczu.
Zbyt krótki czas pracy
Sprawdź temperaturę materiału bazowego i kartusza. W wyższych temperaturach czas pracy (t_work) jest krótszy.
Trudności z dozowaniem
Upewnij się, że używasz właściwego mieszacza (HIT-RE-M) i że jest on poprawnie nakręcony.
Przed użyciem
- Sprawdź datę ważności na opakowaniu.
- Upewnij się, że temperatura kartusza mieści się w zakresie 0°C - 40°C.
- Przygotuj odpowiednie narzędzia do czyszczenia otworu (szczotka, pompka/sprężone powietrze).
- Sprawdź, czy używasz właściwego mieszacza (HIT-RE-M).
- Załóż okulary ochronne, rękawice i odzież ochronną.
Ilustracje i schematy

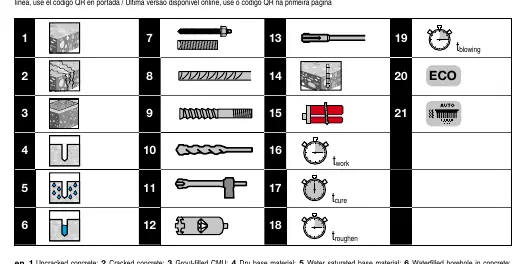

- Strona 2 zawiera legendę ikon używanych w instrukcji (typy betonu, narzędzia, parametry).

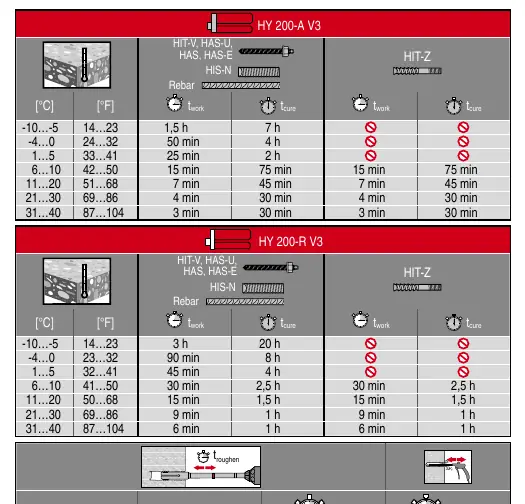

- Strona 3 zawiera tabele czasów pracy i utwardzania w zależności od temperatury.

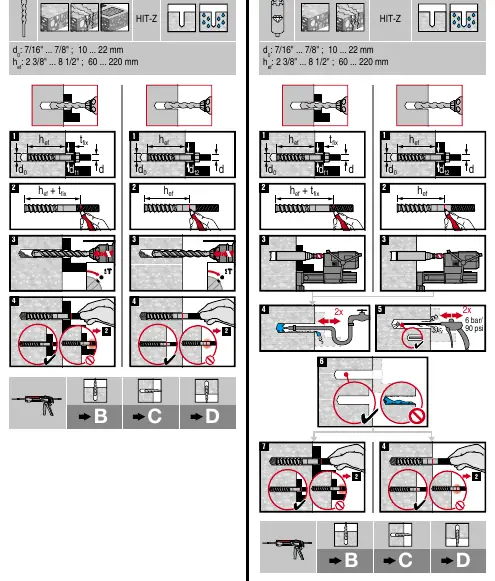

- Strony 9-12 zawierają szczegółowe instrukcje krok po kroku dla różnych typów kotew i metod wiercenia.
Zgodność modelu
- System kompatybilny z prętami zbrojeniowymi, HIT-Z, HIT-V, HAS-U, HAS-E, HIS-N.
- Wymaga użycia mieszacza HIT-RE-M.
- Wymaga użycia dozowników Hilti (HDM 330/500, HDE 500).
