Instrukcja obsługi odkurzacza przemysłowego Hilti VC 20M-X / VC 20L-X / VC 40M-X / VC
Szybki przewodnik po instrukcji obsługi odkurzaczy przemysłowych Hilti serii VC 20 i VC 40. Zawiera informacje o montażu, bezpiecznym użytkowaniu, czyszczeniu filtrów, wymianie worków oraz rozwiązywaniu problemów.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Odkurzacze Hilti serii VC 20/40 to urządzenia przemysłowe do pracy na mokro i sucho. Obsługa wymaga poprawnego montażu worka, podłączenia węża oraz ustawienia średnicy węża (dla klasy M). Konserwacja polega głównie na regularnym czyszczeniu filtra (automatycznym lub ręcznym) oraz opróżnianiu zbiornika. str. 12, 13, 17, 18
Najważniejsze czynności
- Opróżnianie zbiornika str. 19, 20
- Czyszczenie filtra str. 14, 21
Pierwsze uruchomienie

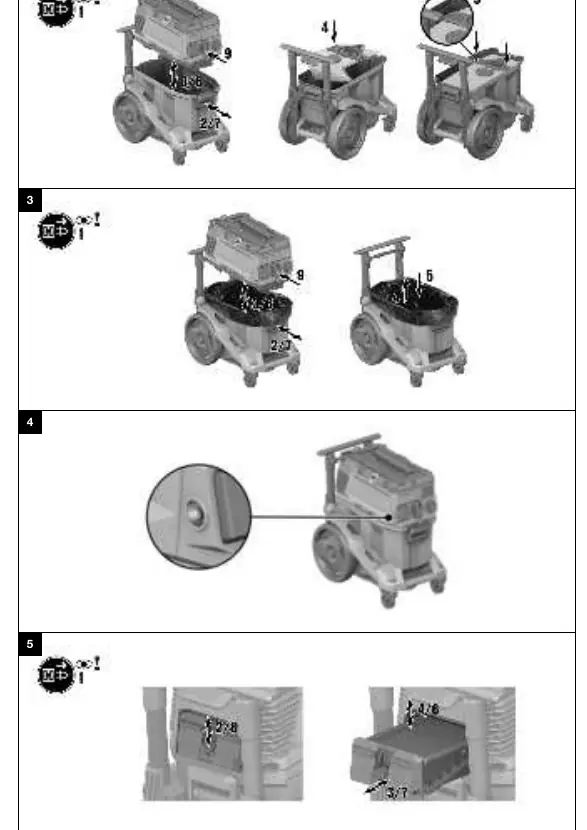

- Montaż worka i węża str. 17
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania

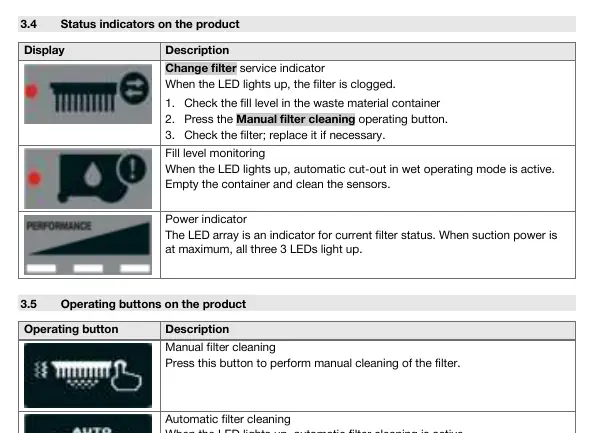

Kontrolka filtra świeci się
Sprawdź zbiornik, użyj przycisku czyszczenia filtra lub wymień filtr.
str. 22Konserwacja i reset
- Czyszczenie filtra str. 14
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pojemność zbiornika | 15 l / 30 l | Pojemność zbiornika dla modeli VC 20-X i VC 40-X | str. 15 |
Gdzie szukać w PDF
- Opis urządzenia str. 12
- Dane techniczne str. 15, 16
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćPokaż obrazy (4) Pokaż mniej
Najważniejsze informacje z instrukcji
Odkurzacze przemysłowe Hilti serii VC 20 i VC 40 są przeznaczone do uniwersalnego użytku komercyjnego, zarówno na mokro, jak i na sucho. Przed pierwszym użyciem należy zapoznać się z instrukcją bezpieczeństwa. Urządzenie nie jest przeznaczone do odkurzania osób ani zwierząt. W przypadku odkurzania pyłów niebezpiecznych dla zdrowia, należy stosować odpowiednie filtry i worki zgodnie z klasą pyłu (L lub M).
Opis urządzenia
Główne elementy odkurzacza obejmują:
- Uchwyt transportowy
- Gniazdo elektronarzędzia
- Panel sterowania
- Włącznik
- Przyłącze węża ssącego
- Zatrzaski zbiornika
- Głowica ssąca
- Zbiornik na odpady
- Kaseta filtra
Instalacja i pierwsze uruchomienie
Przed rozpoczęciem pracy należy:
- Otworzyć zatrzaski i zdjąć głowicę ssącą.
- Usunąć akcesoria ze zbiornika.
- Założyć odpowiedni worek na pył (zgodnie z instrukcją dla danego modelu).
- Zamontować głowicę ssącą i zablokować zatrzaski.
- Podłączyć wąż ssący.
Obsługa
Odkurzacz posiada funkcję automatycznego i ręcznego czyszczenia filtra. W przypadku odkurzaczy klasy M, należy ustawić średnicę węża ssącego za pomocą odpowiedniego przycisku na panelu sterowania, aby zapewnić prawidłowe działanie ostrzeżenia akustycznego. Urządzenie może pracować w trybie automatycznym z podłączonym elektronarzędziem.
Czyszczenie i konserwacja
Regularnie czyść zbiornik na odpady oraz sprawdzaj stan filtra. Nie używaj sprężonego powietrza do czyszczenia filtra, aby uniknąć jego uszkodzenia. W przypadku zapchania filtra, użyj przycisku ręcznego czyszczenia filtra. Po zakończeniu pracy na mokro, opróżnij zbiornik i wyczyść elektrody czujnika poziomu wody.
Rozwiązywanie problemów
W przypadku problemów, takich jak zapalenie się kontrolki filtra, sprawdź poziom zapełnienia zbiornika, stan filtra oraz drożność węża ssącego. Jeśli silnik nie startuje, sprawdź zasilanie oraz bezpieczniki.
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Kontrolka filtra świeci się
Sprawdź poziom zapełnienia zbiornika, użyj przycisku ręcznego czyszczenia filtra lub wymień filtr.
Odkurzacz nie włącza się lub wyłącza po chwili
Sprawdź czujniki poziomu wody (elektrody) i wyczyść je szczotką.
Zmniejszona siła ssania
Wymień worek na pył, wyczyść filtr lub sprawdź, czy wąż ssący nie jest zablokowany.
Przed użyciem
- Sprawdź, czy filtr jest czysty i poprawnie zamontowany.
- Upewnij się, że worek na pył jest odpowiednio dobrany i założony.
- Sprawdź, czy wąż ssący jest drożny i szczelny.
- Zablokuj hamulce kół, aby odkurzacz stał stabilnie.
- Sprawdź, czy przewód zasilający nie jest uszkodzony.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Pojemność zbiornika
- 15 litrów dla VC 20-X, 30 litrów dla VC 40-X.
- Stopień ochrony
- IP X4 (ochrona przed bryzgami wody).
Ilustracje i schematy
- 1: Uchwyt transportowy
- 4: Gniazdo elektronarzędzia
- 8: Przyłącze węża ssącego
- 9: Zatrzaski zbiornika
Zgodność modelu
- Odkurzacze klasy M wymagają użycia worka na pył.
- Używaj tylko oryginalnych akcesoriów Hilti.
- W przypadku zasilania z generatora, jego moc musi być co najmniej dwukrotnie wyższa niż moc znamionowa odkurzacza.
