Instrukcja obsługi akumulatorowej pilarki tarczowej Hilti SCM 22-A
Szybki przewodnik po instrukcji obsługi akumulatorowej pilarki tarczowej Hilti SCM 22-A. Dowiedz się, jak bezpiecznie obsługiwać urządzenie, wymieniać tarczę, regulować głębokość cięcia oraz dbać o akumulator.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Hilti SCM 22-A to akumulatorowa pilarka tarczowa przeznaczona do cięcia metalu i materiałów metalopodobnych o głębokości do 57 mm. str. 5
Najważniejsze czynności
- Wymiana tarczy str. 13
- Regulacja głębokości cięcia str. 13
- Opróżnianie pojemnika na wióry str. 13, 14
Pierwsze uruchomienie
- Naładuj akumulator, wsuń go do pilarki do usłyszenia podwójnego kliknięcia i sprawdź działanie osłon przed uruchomieniem. str. 11, 12
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Pilarka nie działa, wszystkie 4 diody LED migają
Przeciążenie lub aktywacja zabezpieczenia termicznego. Zwolnij włącznik i pozwól urządzeniu ostygnąć.
str. 15Konserwacja i reset
- Regularnie czyść otwory wentylacyjne suchą szczotką i opróżniaj pojemnik na wióry. str. 14
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 21.6 V | Napięcie znamionowe | str. 7 |
| Głębokość cięcia | 57 mm | Maksymalna głębokość cięcia | str. 7 |
| Prędkość bez obciążenia | 3500/min | Prędkość obrotowa | str. 7 |
Gdzie szukać w PDF
- Opis elementów str. 4
- Dane techniczne str. 7
- Rozwiązywanie problemów str. 15
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Hilti SCM 22-A to akumulatorowa pilarka tarczowa przeznaczona do profesjonalnego cięcia metalu i materiałów metalopodobnych. Przed pierwszym użyciem należy bezwzględnie przeczytać instrukcję obsługi, aby zapewnić bezpieczeństwo pracy. Urządzenie wymaga stosowania oryginalnych akumulatorów Hilti Li-Ion (B22/2.6 lub B22/3.3) oraz dedykowanych ładowarek.

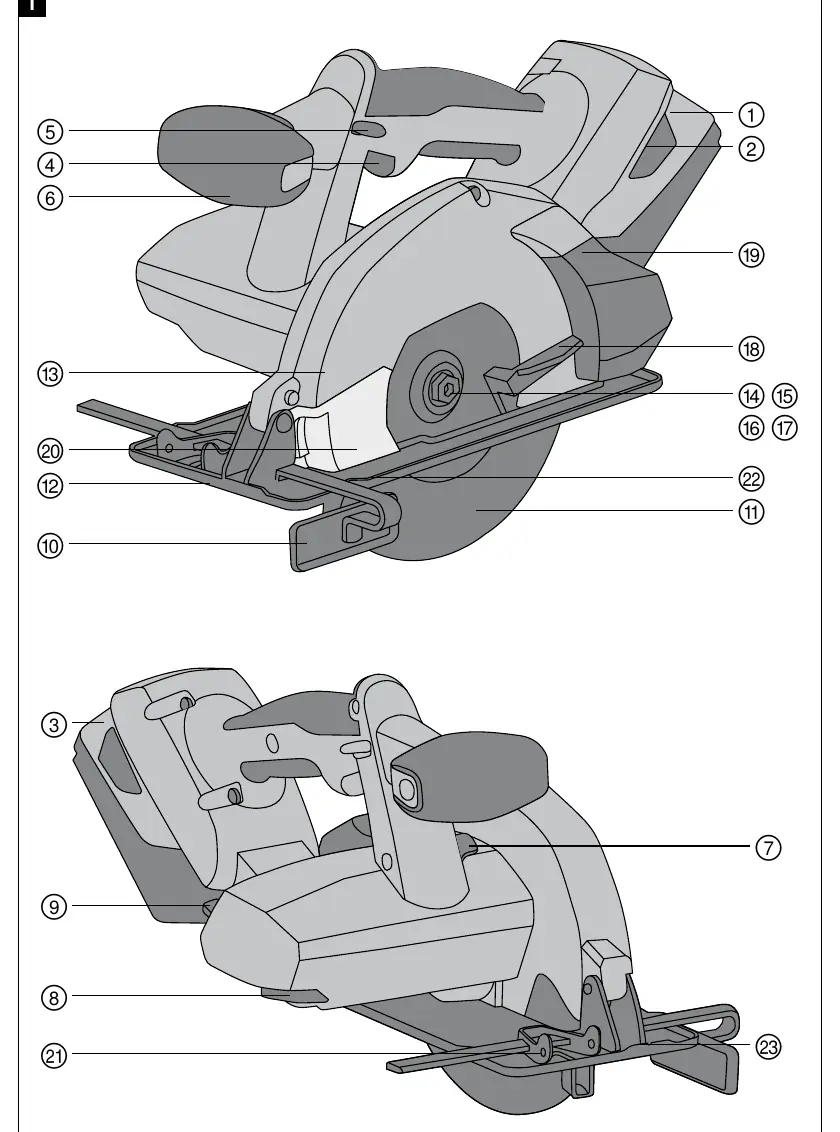

Opis urządzenia i elementy sterujące
Pilarka wyposażona jest w szereg elementów ułatwiających pracę, w tym:
- Włącznik/wyłącznik z blokadą: Zapobiega przypadkowemu uruchomieniu.
- Regulacja głębokości cięcia: Dźwignia umożliwiająca płynną regulację do 57 mm.
- Pojemnik na wióry: Zintegrowany system zbierania opiłków.
- Wskaźnik linii cięcia: Ułatwia precyzyjne prowadzenie narzędzia.
- Dioda LED: Informuje o stanie naładowania akumulatora.
Przygotowanie do pracy
Przed rozpoczęciem pracy należy upewnić się, że akumulator jest w pełni naładowany. Wsuń akumulator do pilarki od tyłu, aż usłyszysz podwójne kliknięcie. Zawsze sprawdzaj, czy osłony (ruchoma osłona tarczy) działają płynnie i nie są zablokowane.
Obsługa pilarki

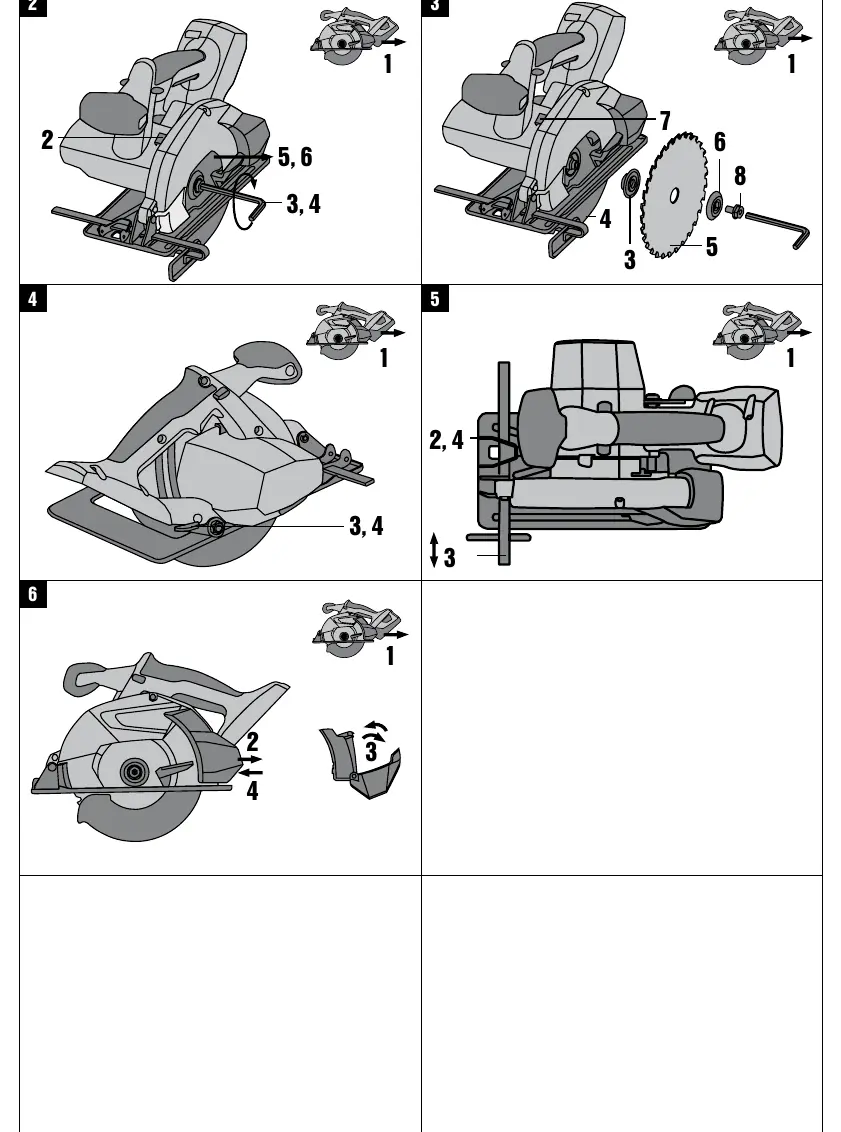

- Wymiana tarczy: Wyjmij akumulator, naciśnij blokadę wrzeciona, odkręć śrubę mocującą za pomocą klucza imbusowego, wymień tarczę (zwracając uwagę na kierunek obrotów) i dokręć śrubę.
- Regulacja głębokości: Zwolnij dźwignię blokady, ustaw żądaną głębokość i zablokuj dźwignię.
- Cięcie: Zawsze zabezpieczaj obrabiany materiał za pomocą zacisków lub imadła. Prowadź pilarkę płynnie, nie wywierając nadmiernego nacisku, aby uniknąć zablokowania tarczy.
- Prowadnica równoległa: Używaj jej do precyzyjnych cięć wzdłuż krawędzi materiału.
Konserwacja i czyszczenie
Regularnie czyść otwory wentylacyjne suchą szczotką. Opróżniaj pojemnik na wióry, aby zapobiec jego przepełnieniu. Nie używaj środków czyszczących zawierających silikon. Przed czyszczeniem zawsze wyjmij akumulator.
Rozwiązywanie problemów
W przypadku problemów z działaniem, sprawdź najpierw stan naładowania akumulatora. Jeśli pilarka nie uruchamia się, upewnij się, że akumulator jest poprawnie osadzony. Jeśli prędkość obrotowa spada, zmniejsz nacisk na pilarkę. W przypadku przegrzania, pozwól urządzeniu ostygnąć.
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Pilarka nie uruchamia się
Sprawdź, czy akumulator jest naładowany i poprawnie osadzony (słyszalne podwójne kliknięcie).
Prędkość obrotowa gwałtownie spada
Tarcza może być zablokowana. Zmniejsz nacisk na pilarkę i upewnij się, że prowadzisz ją prosto.
Wióry nie trafiają do pojemnika
Pojemnik może być pełny lub kanał wyrzutowy jest zablokowany. Opróżnij pojemnik i wyczyść kanał.
Pilarka wyłącza się podczas pracy
Możliwe przeciążenie lub przegrzanie. Zwolnij włącznik i pozwól urządzeniu ostygnąć.
Przed użyciem
- Sprawdź stan naładowania akumulatora.
- Upewnij się, że tarcza jest ostra i odpowiednia do ciętego materiału.
- Sprawdź, czy osłona tarczy porusza się swobodnie.
- Zabezpiecz obrabiany materiał zaciskami.
- Załóż środki ochrony osobistej (okulary, nauszniki, rękawice).
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Napięcie znamionowe
- 21.6 V (DC) - wymaga akumulatorów Hilti Li-Ion.
- Głębokość cięcia
- Maksymalnie 57 mm.
- Prędkość bez obciążenia
- 3500 obr./min.
- Średnica tarczy
- 160–165 mm.
Zgodność modelu
- Kompatybilna tylko z akumulatorami Hilti B22/2.6 Li-Ion oraz B22/3.3 Li-Ion.
- Wymaga dedykowanych ładowarek Hilti serii C4/36.
