Instrukcja montażu kinkietu Hinkley 4300 Casa
Kompletny przewodnik instalacji kinkietu Hinkley 4300 Casa. Dowiedz się, jak bezpiecznie zamontować oprawę, wykonać połączenia elektryczne oraz uszczelnić konstrukcję, aby zapobiec dostawaniu się wilgoci.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera procedury montażu kinkietu Hinkley 4300, w tym instrukcje okablowania (I.S. 18) oraz uszczelniania (IS200). str. 1, 2, 3
Najważniejsze czynności
- Montaż paska montażowego do puszki przyłączeniowej. str. 1
- Podłączenie przewodów zasilających (dodatni, ujemny, uziemienie). str. 2
- Uszczelnienie szczelin między płytą montażową a ścianą. str. 3
Gdzie szukać w PDF
- Instrukcja montażu str. 1
- Instrukcja okablowania i uziemienia str. 2
- Instrukcja uszczelniania str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące montażu, podłączenia elektrycznego oraz uszczelniania kinkietu Hinkley 4300 Casa. Dokument obejmuje procedury dla różnych typów montażu oraz ważne ostrzeżenia dotyczące bezpieczeństwa elektrycznego.
Przygotowanie i montaż oprawy
Przed rozpoczęciem pracy należy przygotować czyste miejsce do pracy i rozpakować elementy. Montaż oprawy przebiega w następujący sposób:
- Przygotuj pasek montażowy (A), wkręcając dwie śruby montażowe (B) o długości 1 1/4 cala w tylną część paska.
- Upewnij się, że otwory na śruby pasują do rozstawu otworów (D) w płycie tylnej (backplate).
- Przymocuj pasek montażowy (A) do puszki przyłączeniowej (J) za pomocą dwóch śrub (C) (nie są dołączone).
- Aby zamontować oprawę, przełóż śruby montażowe (B) przez otwory (D) w płycie tylnej (E).
- Przytrzymując oprawę, nakręć dwie gałki kuliste (F) na końce śrub montażowych (B) i dokręć.
Podłączenie elektryczne
Podłączenie należy wykonać zgodnie z instrukcją I.S. 18:
- Przewód dodatni (zasilanie): Zazwyczaj czarny lub gładki, należy połączyć z przewodem dodatnim oprawy (B) za pomocą złącza typu twist-on.
- Przewód ujemny (zasilanie): Zazwyczaj biały lub żebrowany, należy połączyć z przewodem ujemnym oprawy (D).
- Uziemienie: Przewód uziemiający oprawy (E) (miedziany lub zielony) należy przymocować do paska montażowego (M) za pomocą śruby uziemiającej (S).
- W przypadku montażu zewnętrznego, należy zabezpieczyć końce złączy uszczelniaczem silikonowym, aby zapewnić wodoszczelność.
Instalacja klosza
- Zdejmij pierścień gniazda (3) z oprawki (1).
- Nałóż klosz (2) na oprawkę (1).
- Nakręć pierścień gniazda (3) na oprawkę (1) i dokręć.
- Powtórz czynności dla pozostałych kloszy.
Uszczelnianie oprawy (Caulking)
Aby zapobiec przedostawaniu się wody do puszki przyłączeniowej, zaleca się uszczelnienie oprawy:
- Po zamocowaniu oprawy do ściany, uszczelnij szczelinę między górną częścią płyty montażowej a ścianą oraz po obu bokach za pomocą wysokiej jakości uszczelniacza wodoodpornego lub silikonu.
- Zaleca się również nałożenie niewielkiej ilości uszczelniacza pod gałki kuliste (ball knobs) użyte do montażu oprawy.
Informacje o producencie
Hinkley Lighting
Praktyczna pomoc
Typowe problemy
Woda dostaje się do puszki przyłączeniowej
Użyj uszczelniacza silikonowego wokół płyty montażowej (backplate) oraz pod gałkami mocującymi, zgodnie z instrukcją IS200.
Trudności z montażem na ścianie z sidingiem (lap siding)
Użyj specjalnej platformy montażowej i uszczelnij szczeliny, aby zapobiec wnikaniu wody.
Przed użyciem
- Wyłącz zasilanie elektryczne przed rozpoczęciem prac.
- Upewnij się, że masz odpowiednie złącza typu twist-on.
- Przygotuj uszczelniacz silikonowy (nie dołączony do zestawu).
- Sprawdź, czy śruby montażowe pasują do otworów w płycie tylnej.
- Skonsultuj się z wykwalifikowanym elektrykiem, jeśli wymagane jest nowe okablowanie.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Śruby montażowe
- Długość 1 1/4 cala.
- Przewód dodatni
- Zazwyczaj czarny lub gładki bok przewodu dwużyłowego.
- Przewód ujemny
- Zazwyczaj biały lub żebrowany bok przewodu dwużyłowego.
Ilustracje i schematy

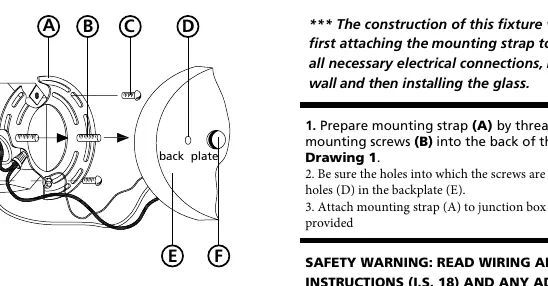

- Rysunek 1 (str. 1) ilustruje montaż paska montażowego do puszki przyłączeniowej.

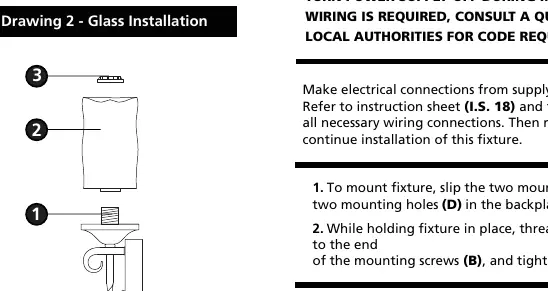

- Rysunek 2 (str. 1) pokazuje sposób montażu klosza na oprawce.
- Rysunki I.S. 18 (str. 2) przedstawiają schematy połączeń elektrycznych dla różnych typów montażu (Flush, Chain, Post).
