Instrukcja instalacji i konserwacji pompy ciepła Hisense Hi-Therma
Kompletny przewodnik instalacji i konserwacji dla jednostek zewnętrznych pomp ciepła Hisense serii Hi-Therma. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć instalację hydrauliczną, elektryczną oraz przeprowadzić test...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy instalacji i konserwacji jednostek zewnętrznych pomp ciepła Hisense serii Hi-Therma. Urządzenie wykorzystuje czynnik chłodniczy R32, który jest łatwopalny, dlatego wszelkie prace muszą być wykonywane przez wykwalifikowany personel zgodnie z lokalnymi przepisami. Przed przystąpieniem do prac należy zapoznać się z pełną dokumentacją.
Transport i montaż

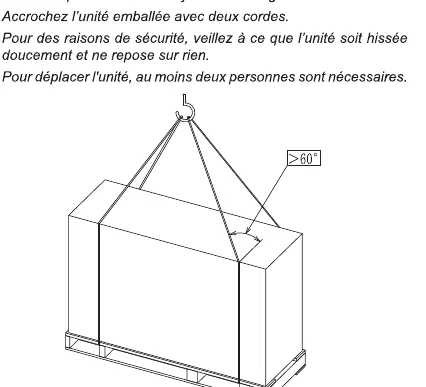

Podczas transportu należy zachować ostrożność, aby nie uszkodzić obudowy. Urządzenie powinno być transportowane w pozycji pionowej. Przy wyborze miejsca montażu należy zapewnić:

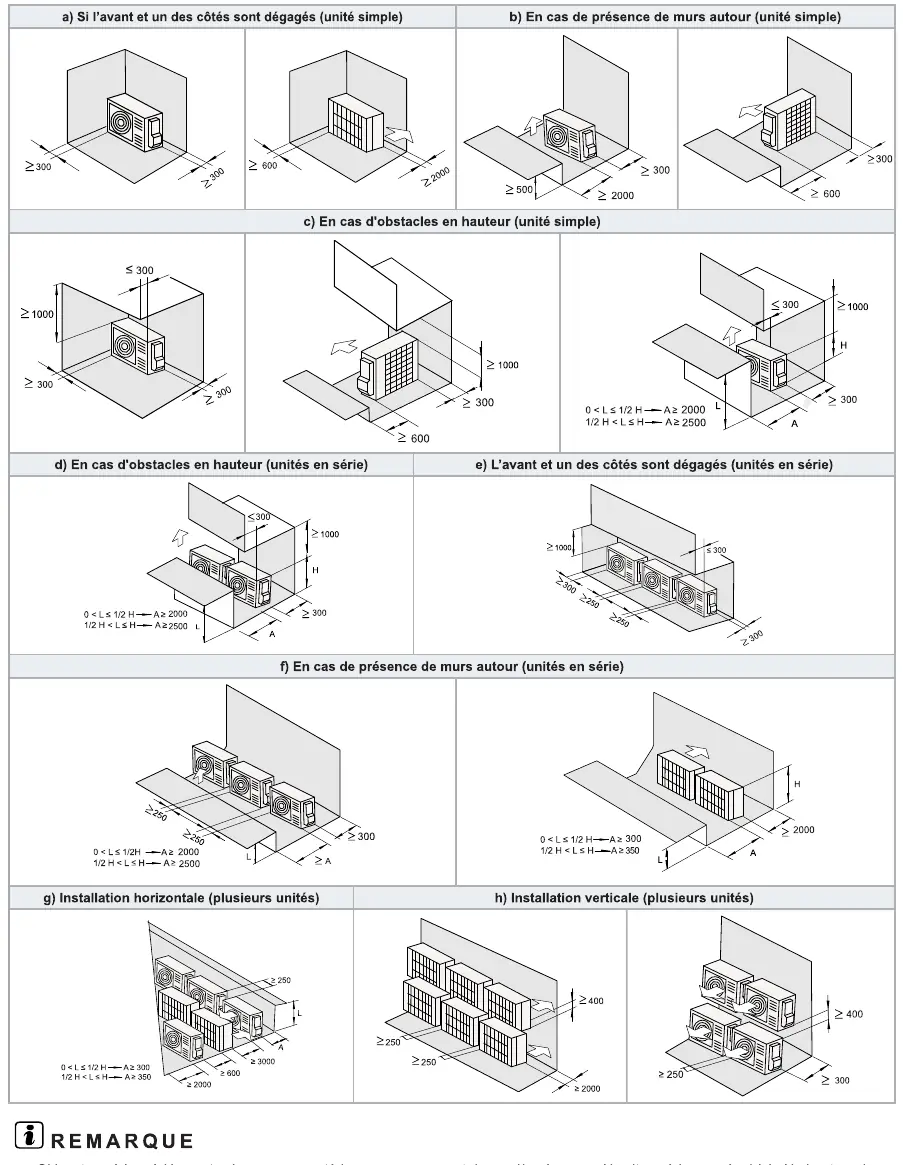

- Odpowiednią przestrzeń serwisową wokół jednostki (zgodnie ze schematami w instrukcji).
- Stabilne podłoże, zdolne utrzymać ciężar urządzenia.
- Ochronę przed bezpośrednim nasłonecznieniem i silnym wiatrem.
- Drenaż dla skroplin, aby uniknąć oblodzenia w zimie.
Instalacja hydrauliczna
Instalacja musi być wykonana przez profesjonalistę. Kluczowe kroki obejmują:
- Podłączenie rur wlotowych i wylotowych wody (złącza G1").
- Zastosowanie zaworów odcinających i filtrów na wlocie wody.
- Odpowietrzenie układu za pomocą zaworów odpowietrzających.
- Zapewnienie minimalnego przepływu wody wymaganego dla danego modelu.
- W przypadku ryzyka zamarzania, należy zastosować glikol lub zawory ochrony przeciwzamrożeniowej.
Instalacja elektryczna
Prace elektryczne muszą być zgodne z lokalnymi normami. Główne aspekty to:
- Podłączenie zasilania głównego do listwy TB1.
- Podłączenie opcjonalnego podgrzewacza wody (DHW) do listwy TB5.
- Konfiguracja przełączników DIP na płytach PCB1 i PCB7 w celu ustawienia parametrów pracy (np. wymuszenie pompy, tryb pracy).
- Zapewnienie poprawnego uziemienia wszystkich komponentów.
Uruchomienie i testy
Przed uruchomieniem należy sprawdzić:
- Poprawność wszystkich połączeń elektrycznych i hydraulicznych.
- Czy układ jest szczelny i odpowietrzony.
- Czy ciśnienie wody mieści się w zakresie 1-2,5 bar.
- Wykonanie testu działania zgodnie z listą kontrolną zawartą w instrukcji.
Konserwacja i bezpieczeństwo
Regularna konserwacja jest niezbędna dla zachowania wydajności. Należy okresowo sprawdzać szczelność układu chłodniczego, stan połączeń elektrycznych oraz czyścić filtry wody. W przypadku wykrycia wycieku czynnika chłodniczego, należy natychmiast wyłączyć urządzenie i zapewnić wentylację pomieszczenia.
Informacje o producencie
Hisense
Praktyczna pomoc
Typowe problemy
Wyciek czynnika chłodniczego
Natychmiast wyłącz urządzenie, zapewnij wentylację i skontaktuj się z serwisem. Nie używaj otwartego ognia do wykrywania wycieków.
Błąd przepływu wody
Sprawdź, czy zawory odcinające są otwarte, odpowietrz układ hydrauliczny i sprawdź, czy pompa obiegowa działa poprawnie.
Zamarzanie układu
Upewnij się, że dodano odpowiednią ilość glikolu lub zainstalowano zawory ochrony przeciwzamrożeniowej.
Przed użyciem
- Sprawdź, czy jednostka jest stabilnie zamontowana i wypoziomowana.
- Upewnij się, że wszystkie zawory serwisowe są w pełni otwarte.
- Sprawdź poprawność podłączenia zasilania i uziemienia.
- Upewnij się, że układ hydrauliczny jest w pełni odpowietrzony.
- Sprawdź, czy ciśnienie wody w układzie wynosi od 1 do 2,5 bar.
- Upewnij się, że filtry wody są czyste.
Parametry w praktyce
- Ciśnienie robocze wody
- Zalecane ciśnienie w układzie to 1-2,5 bar. Przekroczenie 3 bar może uszkodzić system.
Ilustracje i schematy
- Strona 27 zawiera wykres sekwencji odpowietrzania, pokazujący cykle pracy pompy w czasie (w sekundach).

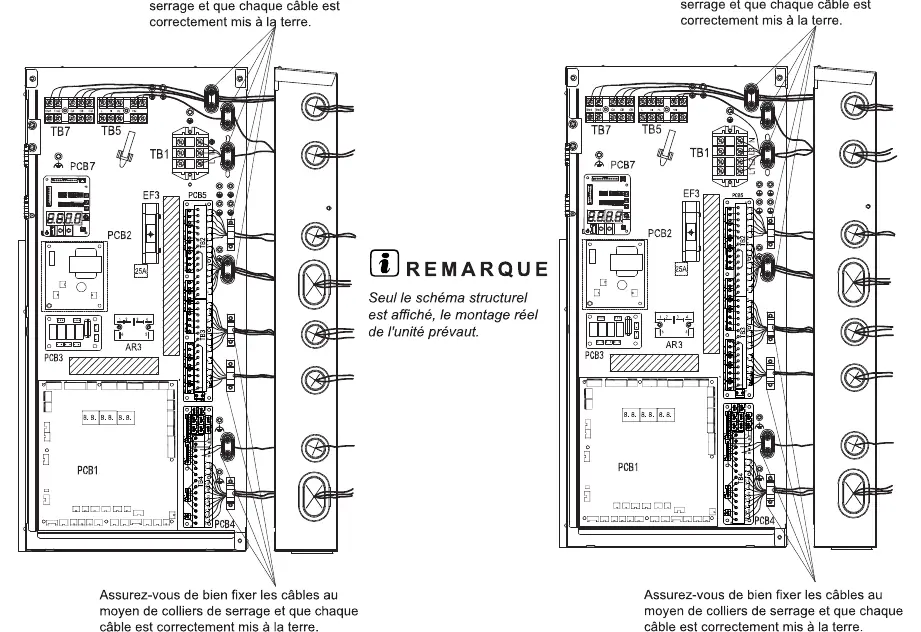

- Strona 37 przedstawia szczegółowy schemat podłączenia kabli do płyt PCB.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do systemów powietrze-woda.
- Wymaga profesjonalnego montażu przez wykwalifikowany personel.
- Kompatybilne z opcjonalnym podgrzewaczem wody (DHW).
