Instrukcja obsługi projektora laserowego Hisense 120L5F
Szybki przewodnik po instalacji i obsłudze projektora laserowego Hisense 120L5F. Dowiedz się, jak poprawnie ustawić urządzenie, skonfigurować obraz, podłączyć źródła sygnału oraz rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Projektor laserowy Hisense 120L5F to zaawansowane urządzenie wymagające precyzyjnego ustawienia. Kluczowe zasady bezpieczeństwa:
- Nie patrz bezpośrednio w obiektyw, gdy urządzenie jest włączone – światło lasera może uszkodzić wzrok.
- Zapewnij odpowiednią wentylację: min. 20 cm wolnej przestrzeni po bokach i 10 cm z tyłu urządzenia.
- Urządzenie powinno być przenoszone przez dwie osoby.
- W przypadku przeniesienia z zimnego do ciepłego otoczenia, odczekaj godzinę przed włączeniem, aby uniknąć kondensacji.
Opis urządzenia

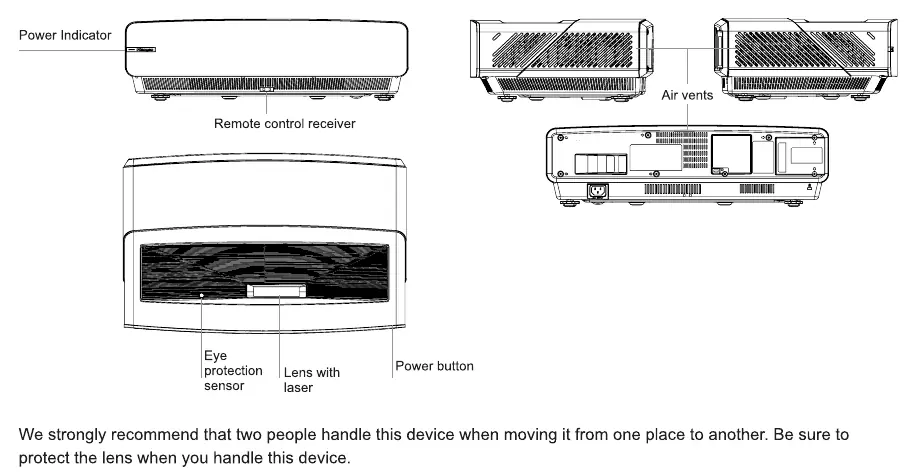

Projektor wyposażony jest w czujnik ochrony wzroku, obiektyw laserowy oraz przycisk zasilania na górnej obudowie. Panel tylny zawiera komplet portów wejściowych i wyjściowych, w tym HDMI, USB, LAN oraz złącza antenowe.
Instalacja i montaż
Proces instalacji obejmuje montaż ekranu (zgodnie z dedykowaną instrukcją ekranu) oraz ustawienie projektora. Przed ostatecznym ustawieniem zaleca się podłączenie wszystkich niezbędnych kabli. Projektor należy ustawić na stabilnej powierzchni, dbając o zachowanie odpowiedniej odległości od ekranu w celu uzyskania właściwego rozmiaru obrazu.
Konfiguracja obrazu

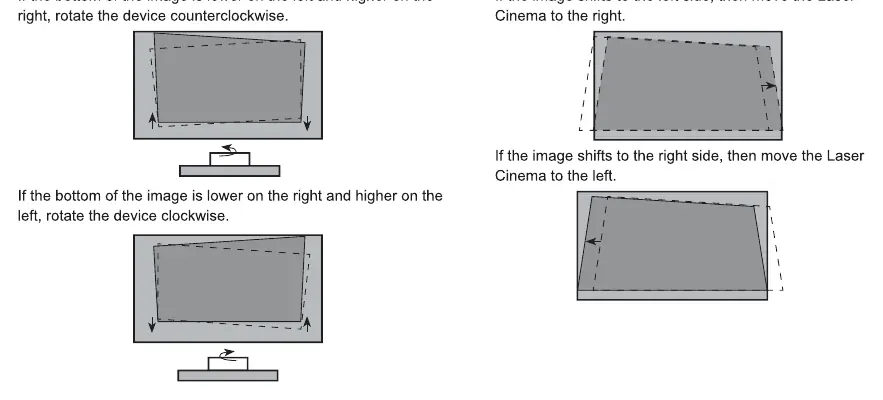

Urządzenie oferuje funkcję automatycznej korekcji geometrycznej. Wymaga ona połączenia projektora i urządzenia mobilnego z tą samą siecią Wi-Fi. Aplikacja pozwala na zeskanowanie siatki wyrównującej i automatyczne dopasowanie obrazu do ekranu. Dostępna jest również ręczna korekcja geometryczna za pomocą pilota.
Obsługa pilota
Pilot zdalnego sterowania umożliwia dostęp do menu, wybór źródeł sygnału, regulację głośności oraz obsługę funkcji Smart TV. W przypadku problemów z działaniem pilota (dla wersji Bluetooth), należy przeprowadzić proces parowania, trzymając przycisk menu przez 3 sekundy w odległości do 3 metrów od urządzenia.
Konserwacja i rozwiązywanie problemów
Do czyszczenia obudowy i obiektywu używaj wyłącznie miękkiej, czystej szmatki. Nie używaj środków chemicznych ani rozpuszczalników. W przypadku problemów z obrazem lub dźwiękiem, najpierw wyłącz i włącz urządzenie ponownie. Sprawdź poprawność podłączenia kabli oraz ustawienia źródła sygnału.
Dane techniczne
Projektor obsługuje rozdzielczość 3840 x 2160 (4K). Pobór mocy wynosi 350 W. Urządzenie posiada wbudowany moduł Wi-Fi (IEEE 802.11 a/b/g/n/ac) oraz Bluetooth 4.2.
Informacje o producencie
Hisense
Praktyczna pomoc
Typowe problemy
Brak obrazu lub dźwięku
Sprawdź, czy kabel zasilający jest podłączony, upewnij się, że urządzenie nie jest w trybie czuwania (Standby) i sprawdź wybrane źródło sygnału.
Obraz zniekształcony lub niewyrównany
Skorzystaj z funkcji automatycznej lub ręcznej korekcji geometrycznej w menu ustawień, aby dopasować obraz do ekranu.
Pilot nie działa
Sprawdź baterie, upewnij się, że pilot jest sparowany z projektorem (dla funkcji Bluetooth) i znajduje się w zasięgu.
Słyszalne klikanie w obudowie
Jest to normalne zjawisko spowodowane rozszerzaniem się lub kurczeniem plastiku pod wpływem zmian temperatury.
Przed użyciem
- Upewnij się, że masz dwie osoby do bezpiecznego przenoszenia urządzenia.
- Zapewnij min. 20 cm wolnej przestrzeni po bokach i 10 cm z tyłu dla wentylacji.
- Podłącz wszystkie kable przed ostatecznym ustawieniem projektora.
- Sprawdź, czy w pobliżu nie ma źródeł ciepła ani wilgoci.
- Upewnij się, że obiektyw jest czysty i niezasłonięty.
Ilustracje i schematy
- Panel tylny: zawiera porty HDMI, USB, LAN, AV IN oraz wyjście audio.
- Góra urządzenia: przycisk zasilania, czujnik ochrony wzroku i obiektyw laserowy.
Zgodność modelu
- Wymaga routera z obsługą DHCP dla połączenia sieciowego.
- Obsługuje standardy Wi-Fi IEEE 802.11 a/b/g/n/ac.
- Zalecana odległość od routera dla stabilnej sieci bezprzewodowej to poniżej 10 metrów.
