Instrukcja obsługi gwoździarki akumulatorowej Hitachi NP 18DSAL

Kompletny przewodnik użytkownika dla gwoździarki akumulatorowej Hitachi NP 18DSAL. Dowiedz się, jak bezpiecznie obsługiwać narzędzie, ładować akumulator, usuwać zacięcia i przeprowadzać konserwację.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Gwoździarka akumulatorowa Hitachi NP 18DSAL służy do wbijania gwoździ typu 23 Ga. Instrukcja zawiera procedury bezpieczeństwa, obsługi, ładowania i konserwacji. str. 1, 13, 20

Najważniejsze czynności

  • Ładowanie akumulatora str. 16
  • Ładowanie gwoździ str. 19
  • Usuwanie zacięć str. 23, 24

Pierwsze uruchomienie

  • Naładuj akumulator, zainstaluj go w narzędziu, sprawdź działanie bez gwoździ zgodnie z listą kontrolną. str. 16, 19

Problemy i rozwiązania

Gwoździarka nie wbija gwoździ

Naładuj akumulator, sprawdź poprawność montażu, usuń zacięcia.

str. 27

Konserwacja i reset

  • Regularnie czyść magazynek i prowadnicę, wymieniaj ostrze, gdy gwoździe przestaną być wbijane prawidłowo. str. 25

Dane techniczne

Parametr Wartość Znaczenie Strony
Model NP18DSAL Oznaczenie modelu narzędzia str. 14
Napięcie 18V Napięcie zasilania str. 14

Gdzie szukać w PDF

  • Bezpieczeństwo str. 5, 12
  • Konserwacja str. 25, 27
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat budowy gwoździarki Strona 13 Ładowanie gwoździ Strona 19 Usuwanie zacięć Strona 23

Najważniejsze informacje z instrukcji

Gwoździarka akumulatorowa Hitachi NP 18DSAL to profesjonalne narzędzie przeznaczone do wbijania gwoździ typu 23 Ga. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa zawartymi w instrukcji, aby uniknąć poważnych obrażeń. Narzędzie wyposażone jest w mechanizm zapobiegający strzałom na pusto oraz regulację głębokości wbijania.

Opis urządzenia

Główne elementy gwoździarki obejmują:

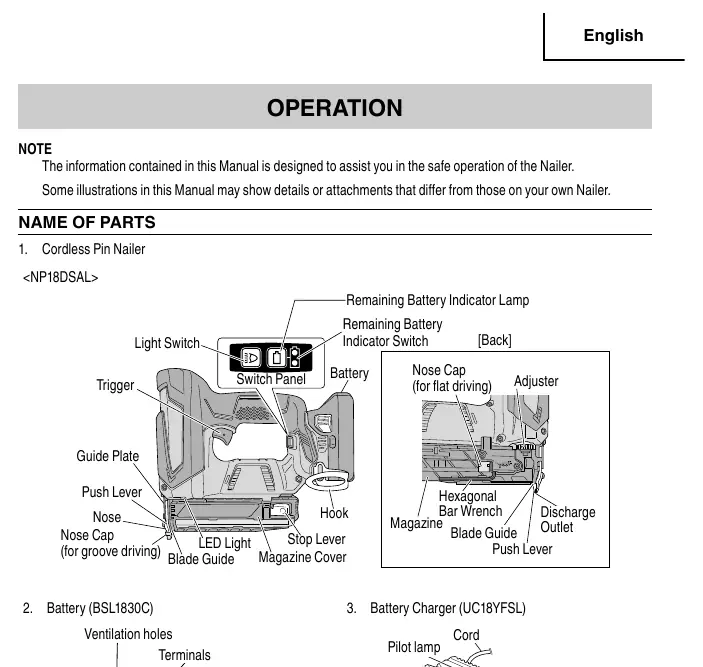

Schemat budowy gwoździarki
Schemat budowy gwoździarki
  • Panel sterowania: wskaźnik poziomu naładowania akumulatora oraz włącznik oświetlenia LED.
  • Magazynek: miejsce na gwoździe z dźwignią zatrzymującą i pokrywą.
  • Dźwignia (bezpiecznik): mechanizm zabezpieczający przed przypadkowym wystrzałem.
  • Regulator: służy do ustawiania głębokości wbijania gwoździ.

Pierwsze uruchomienie i ładowanie

Przed użyciem należy naładować akumulator BSL1830C za pomocą ładowarki UC18YFSL:

  1. Podłącz ładowarkę do źródła zasilania.
  2. Wsuń akumulator do ładowarki.
  3. Kontroluj stan ładowania za pomocą lampki kontrolnej (czerwona lampka oznacza ładowanie, miganie oznacza gotowość lub błąd).
  4. Po naładowaniu zainstaluj akumulator w narzędziu, wsuwając go do uchwytu, aż usłyszysz kliknięcie.

Obsługa narzędzia

Aby rozpocząć pracę:

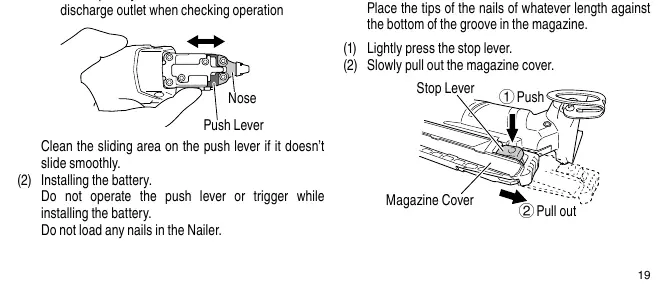

Ładowanie gwoździ
Ładowanie gwoździ
  • Ładowanie gwoździ: Naciśnij dźwignię zatrzymującą, otwórz pokrywę magazynka, włóż pasek gwoździ i zamknij pokrywę.
  • Wbijanie: Przyciśnij wylot gwoździarki do materiału, a następnie naciśnij spust.
  • Regulacja głębokości: Użyj pokrętła regulatora, aby dostosować głębokość wbijania (0,75 mm na obrót).

Konserwacja i rozwiązywanie problemów

Regularna konserwacja zapewnia długą żywotność narzędzia:

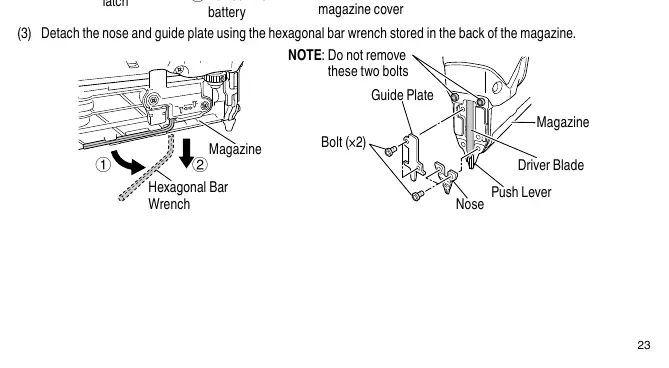

Usuwanie zacięć
Usuwanie zacięć
  • Czyszczenie: Codziennie przedmuchuj magazynek i usuwaj zanieczyszczenia z okolic prowadnicy.
  • Usuwanie zacięć: W przypadku zacięcia gwoździa, wyjmij akumulator, otwórz magazynek i usuń zablokowane elementy za pomocą szczypiec lub śrubokręta.
  • Wymiana ostrza: Jeśli gwoździe nie są wbijane prawidłowo, może być konieczna wymiana ostrza przez autoryzowany serwis.

Bezpieczeństwo

Zawsze noś okulary ochronne z osłonami bocznymi. Nigdy nie kieruj narzędzia w stronę ludzi. Nie używaj gwoździarki do mocowania kabli elektrycznych. Przechowuj narzędzie w suchym miejscu, poza zasięgiem dzieci.

Informacje o producencie

Hitachi, Ltd.

Profil marki
Strona producenta https://www.hitachi.com Wsparcie https://www.hitachi.com/support/

Praktyczna pomoc

Typowe problemy

Gwoździarka nie wbija gwoździ

Sprawdź poziom naładowania akumulatora, upewnij się, że jest poprawnie zamocowany, usuń zacięcia lub zanieczyszczenia z okolic prowadnicy.

Gwoździe nie są wbijane do końca

Materiał może być zbyt twardy, dociśnij mocniej wylot gwoździarki do materiału lub sprawdź, czy ostrze nie jest zużyte.

Strzał na pusto (blank firing)

Wyczyść magazynek z zanieczyszczeń, sprawdź czy mechanizm anty-strzałowy działa poprawnie.

Przed użyciem

  • Sprawdź, czy wszystkie śruby są dokręcone.
  • Upewnij się, że dźwignia i spust poruszają się płynnie.
  • Naładuj akumulator przed użyciem.
  • Załóż okulary ochronne.
  • Sprawdź, czy w miejscu pracy nie ma ukrytych przewodów elektrycznych.

Ilustracje i schematy

  • Schemat budowy narzędzia (str. 13) pokazuje rozmieszczenie wszystkich elementów sterujących.
  • Instrukcja ładowania (str. 16) wyjaśnia znaczenie sygnałów świetlnych ładowarki.
  • Procedura usuwania zacięć (str. 24) przedstawia krok po kroku, jak oczyścić prowadnicę.

Zgodność modelu

  • Używaj wyłącznie oryginalnych gwoździ Hitachi.
  • Kompatybilne z akumulatorami Hitachi serii BSL18.
  • Ładowarka UC18YFSL przeznaczona do ładowania akumulatorów serii BSL18.
