Instrukcja obsługi zdalnego sterowania naściennego Homematic IP HmIP-WRC2-2

Szybki przewodnik po instalacji i obsłudze zdalnego sterowania naściennego Homematic IP HmIP-WRC2-2. Dowiedz się, jak zamontować urządzenie, sparować je z systemem Homematic IP oraz wymienić baterie.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Homematic IP HmIP-WRC2-2 to bezprzewodowy, dwukanałowy przycisk naścienny. Służy do sterowania urządzeniami systemu Homematic IP. Montaż odbywa się za pomocą śrub lub taśmy klejącej. str. 1

Najważniejsze czynności

  • Montaż urządzenia str. 1
  • Parowanie z systemem str. 1

Pierwsze uruchomienie

  • Włóż baterie, a następnie sparuj urządzenie z Access Pointem lub centralą za pomocą aplikacji. str. 1

Problemy i rozwiązania

Wymiana baterii

Wymień na 2x 1.5V LR03/Micro/AAA. Nie ładuj baterii jednorazowych.

str. 2

Dane techniczne

Parametr Wartość Znaczenie Strony
Zasilanie 2x 1.5V LR03/Micro/AAA Typ baterii str. 2
Zasięg 200 m Typ. zasięg w otwartym terenie str. 2

Gdzie szukać w PDF

  • Montaż i instalacja str. 1
  • Dane techniczne i bezpieczeństwo str. 2
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat budowy urządzenia Strona 1 Kroki montażu urządzenia Strona 1

Najważniejsze informacje

Homematic IP HmIP-WRC2-2 to dwukanałowy, bezprzewodowy przycisk naścienny służący do sterowania urządzeniami w systemie Homematic IP. Urządzenie jest zasilane bateryjnie, co zapewnia dużą elastyczność montażu na różnych powierzchniach. Może być używane do sterowania oświetleniem, ogrzewaniem (np. tryb Eco) lub innymi funkcjami systemu.

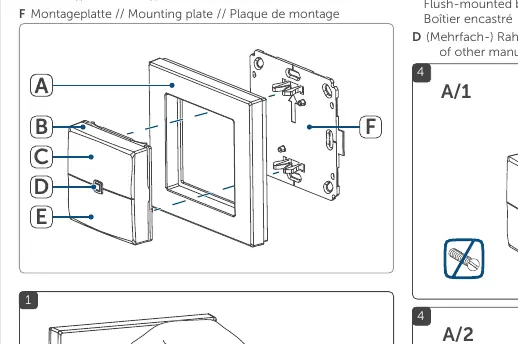

Opis urządzenia

Urządzenie składa się z następujących elementów:

Schemat budowy urządzenia
Schemat budowy urządzenia
  • A: Ramka wymienna (clip-on frame)
  • B: Przycisk (jednostka elektroniczna)
  • C: Kanał 1
  • D: Przycisk systemowy (do parowania i dioda LED)
  • E: Kanał 2
  • F: Płyta montażowa

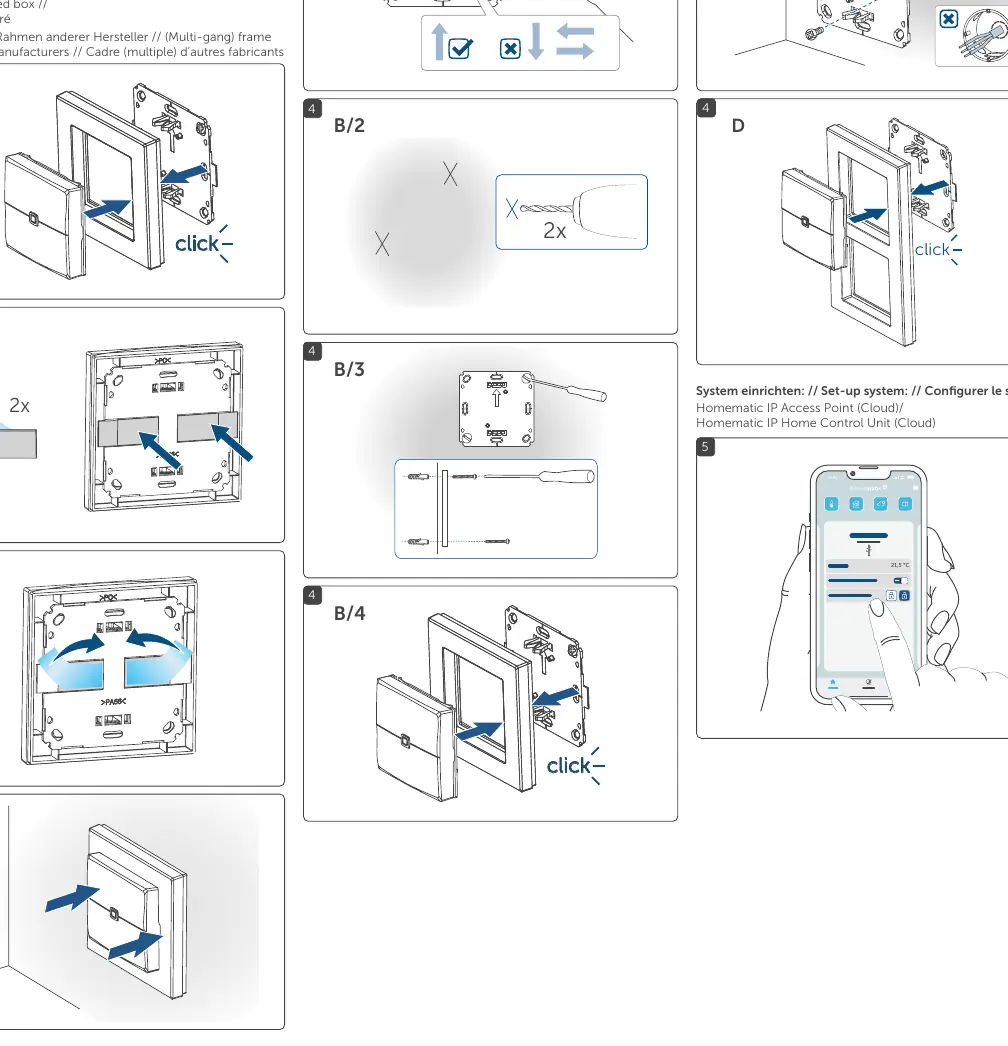

Montaż

Urządzenie można zamontować na dwa sposoby:

Kroki montażu urządzenia
Kroki montażu urządzenia
  • Klej: Używając dołączonej ramki wymiennej i taśmy klejącej.
  • Śruby: Przykręcając płytę montażową do ściany lub puszki podtynkowej.

Urządzenie jest kompatybilne z ramkami innych producentów. W przypadku montażu na puszce podtynkowej należy upewnić się, że wewnątrz nie ma odsłoniętych końcówek przewodów.

Uruchomienie i parowanie

Aby połączyć urządzenie z systemem:

  1. Upewnij się, że masz zainstalowany Homematic IP Access Point lub centralę sterującą.
  2. Włóż baterie do urządzenia.
  3. Uruchom tryb parowania w aplikacji Homematic IP lub na urządzeniu (Push-to-Pair).
  4. Postępuj zgodnie z instrukcjami w aplikacji, aby dodać przycisk do systemu.

Bezpieczeństwo i konserwacja

W przypadku wymiany baterii należy używać wyłącznie baterii tego samego typu (2x 1.5V LR03/Micro/AAA). Nigdy nie należy ładować baterii jednorazowych, wrzucać ich do ognia ani zwierać. W przypadku wycieku z baterii należy użyć rękawic ochronnych. Instalacja elektryczna (jeśli dotyczy montażu na puszce) powinna być wykonywana wyłącznie przez osoby z odpowiednimi uprawnieniami elektrotechnicznymi.

Dane techniczne

Urządzenie pracuje w paśmie 868,0-868,6 MHz / 869,4-869,65 MHz. Zasięg w otwartym terenie wynosi do 200 m. Stopień ochrony to IP20, a dopuszczalna temperatura otoczenia wynosi od 5 do 35 °C.

Praktyczna pomoc

Typowe problemy

Urządzenie nie reaguje lub nie paruje się

Sprawdź stan baterii i upewnij się, że urządzenie znajduje się w zasięgu Access Pointa.

Ryzyko wybuchu baterii

Nigdy nie ładuj baterii jednorazowych i wymieniaj je tylko na baterie tego samego typu.

Przed użyciem

  • Sprawdź, czy posiadasz Homematic IP Access Point lub centralę.
  • Przygotuj 2 baterie 1.5V LR03/Micro/AAA.
  • Wybierz miejsce montażu (upewnij się, że nie ma tam przewodów elektrycznych, jeśli wiercisz).
  • W przypadku montażu na puszce podtynkowej upewnij się, że nie ma tam odsłoniętych przewodów.

Parametry w praktyce

Stopień ochrony
IP20 (do użytku wewnątrz pomieszczeń)

Ilustracje i schematy

  • Schemat A/1-A/4 pokazuje montaż za pomocą klejenia.
  • Schemat B/1-B/4 pokazuje montaż za pomocą śrub.
  • Schemat 3 pokazuje proces parowania z Access Pointem.

Zgodność modelu

  • Kompatybilne z ramkami innych producentów.
  • Wymaga systemu Homematic IP (Access Point lub centrala).
