Czujniki prądu Honeywell serii CTS-V i CTP-V z wyjściem 0-5/10Vdc

Opis produktu

Czujniki prądu Honeywell serii CTS-V (solid-core) oraz CTP-V (split-core) z wyjściem 0-5/10Vdc zostały zaprojektowane do monitorowania urządzeń zasilanych prądem przemiennym (AC). Urządzenia te nie wymagają zewnętrznego zasilania, ponieważ pobierają energię bezpośrednio z monitorowanego przewodu.

Dane techniczne

• Typ monitorowanego prądu: AC
• Maksymalne napięcie AC: 600 VAC
• Napięcie izolacji: 2200 VAC
• Zakres temperatur pracy: od -15 do 40 stopni Celsjusza
• Wilgotność pracy: 0 do 95% (bez kondensacji)
• Zalecane przewody: 2-żyłowe ekranowane, 18-24 AWG
• Moment dokręcania zacisków: 0,5 do 0,6 Nm

Bezpieczeństwo

Uwaga: Produkt nie jest przeznaczony do zastosowań związanych z bezpieczeństwem życia ani w strefach zagrożonych wybuchem. Instalację mogą przeprowadzać wyłącznie wykwalifikowani specjaliści. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie, aby uniknąć ryzyka porażenia prądem.

Uruchomienie i montaż

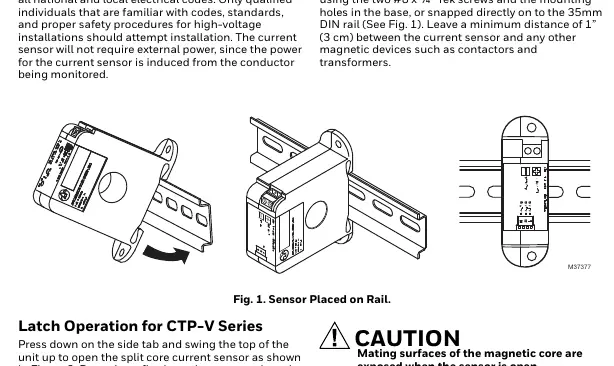

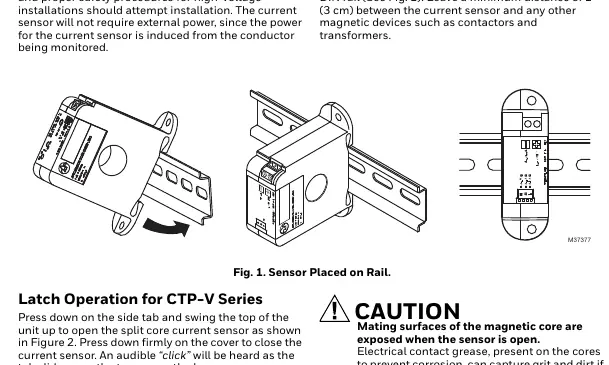

Czujniki można montować w dowolnej pozycji za pomocą śrub lub bezpośrednio na szynie DIN 35mm. Należy zachować minimalny odstęp 2,6 cm od innych urządzeń magnetycznych, takich jak styczniki czy transformatory. W przypadku serii CTP-V, otwarcie czujnika odbywa się poprzez naciśnięcie bocznej wypustki. Należy uważać, aby nie zanieczyścić powierzchni stykowych rdzenia magnetycznego.

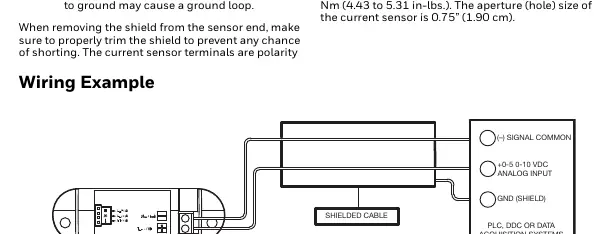

Okablowanie

Zaleca się stosowanie ekranowanego przewodu 16-22 AWG o długości nieprzekraczającej 30 metrów. Ekran kabla powinien być uziemiony tylko po stronie sterownika, aby uniknąć pętli masy. Zaciski czujnika są wrażliwe na polaryzację.

Usterki

W przypadku braku odczytu należy sprawdzić przepływ prądu w przewodzie, polaryzację obwodu oraz poprawność dokręcenia zacisków. Jeśli odczyty są błędne, warto sprawdzić, czy przewody są poprawnie zakończone lub czy w pobliżu nie występują zakłócenia RF. W przypadku czujników typu split-core, należy upewnić się, że powierzchnie stykowe rdzenia są czyste i dokładnie domknięte.

Utylizacja

Zgodnie z dyrektywą WEEE, zużyte urządzenie oraz opakowanie należy przekazać do odpowiedniego punktu recyklingu. Nie należy wyrzucać produktu do odpadów domowych ani go spalać.
