Honeywell Solid and Split Core 0-5/10Vdc Output Current Sensors

Opis produktu

Czujniki prądu Honeywell serii CTS-V (solid core) oraz CTP-V (split core) z wyjściem 0-5/10Vdc służą do monitorowania urządzeń zasilanych prądem zmiennym (AC). Urządzenia te nie wymagają zewnętrznego zasilania, ponieważ pobierają energię bezpośrednio z monitorowanego przewodu. Są przeznaczone do zastosowań przemysłowych i komercyjnych, zapewniając liniowy sygnał wyjściowy.

Dane techniczne

• Typ prądu: AC (prąd zmienny)
• Maksymalne napięcie AC: 600 VAC
• Napięcie izolacji: 2200 VAC
• Zakres temperatur pracy: -15 do 40 stopni Celsjusza
• Wilgotność pracy: 0 do 95% (bez kondensacji)
• Zalecane przewody: 2-żyłowe ekranowane, 18-24 AWG
• Moment dokręcania zacisków: 0.5 do 0.6 Nm

Bezpieczeństwo

Uwaga: Produkt nie jest przeznaczony do zastosowań związanych z bezpieczeństwem życia ani w strefach niebezpiecznych. Instalacja musi być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami elektrycznymi. Przed przystąpieniem do prac należy bezwzględnie odłączyć i zabezpieczyć wszystkie źródła zasilania, aby uniknąć ryzyka porażenia prądem.

Uruchomienie i montaż

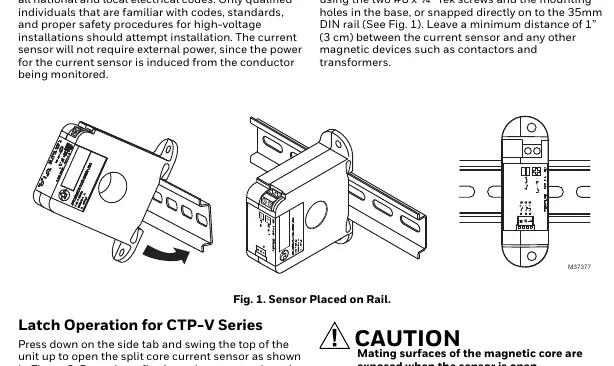

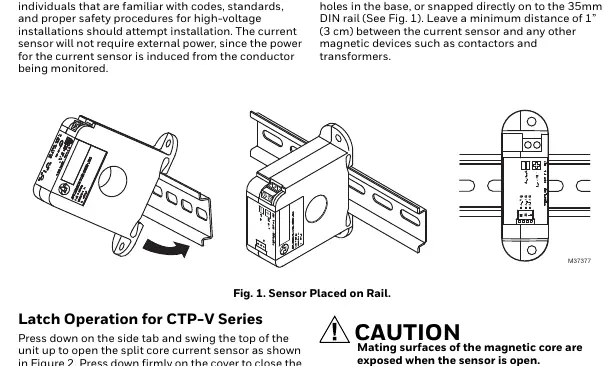

Czujnik można zamontować w dowolnej pozycji za pomocą śrub lub bezpośrednio na szynie DIN 35mm. Należy zachować minimalny odstęp 2.6 cm od innych urządzeń magnetycznych, takich jak styczniki czy transformatory. W przypadku modeli serii CTP-V (split core), należy upewnić się, że powierzchnie rdzenia są czyste przed zamknięciem obudowy, aby zapewnić prawidłowy styk.

Obsługa i konfiguracja

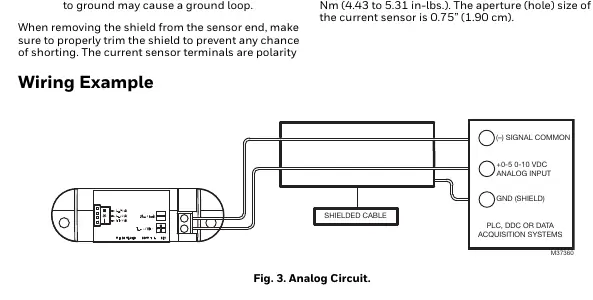

Wybór zakresu prądowego odbywa się za pomocą zworki (fabrycznie ustawionej na najwyższy zakres). Należy upewnić się, że monitorowany prąd nie przekracza wybranego zakresu. Do połączeń z systemem sterowania zaleca się stosowanie kabla ekranowanego o długości nieprzekraczającej 30 metrów.

Usterki

W przypadku braku odczytu należy sprawdzić polaryzację, poprawność połączeń oraz czy przez przewód rzeczywiście płynie prąd. Jeśli odczyty są błędne lub niestabilne, warto sprawdzić, czy przewody są poprawnie zakończone i czy w pobliżu nie występują silne zakłócenia RF. W razie problemów z dokładnością, należy sprawdzić, czy w szczelinie rdzenia nie znajdują się zanieczyszczenia.

Utylizacja

Zgodnie z dyrektywą WEEE, produkt oraz jego opakowanie po zakończeniu okresu eksploatacji powinny zostać przekazane do odpowiedniego punktu recyklingu. Nie należy wyrzucać urządzenia do odpadów domowych ani spalać.
