Instrukcja obsługi zestawu testowego prądu pierwotnego Huazheng HZ-109S3
Szybki przewodnik po obsłudze zestawu testowego prądu pierwotnego Huazheng HZ-109S3. Dowiedz się, jak bezpiecznie podłączyć urządzenie, skonfigurować tryby pracy, przeprowadzić testy prądowe oraz jak interpretować wskazania miernika.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zestaw testowy Huazheng HZ-109S3 służy do przeprowadzania testów prądu pierwotnego, w tym testów przekładni przekładników prądowych (CT) oraz rezystancji styków. Przed przystąpieniem do pracy należy bezwzględnie zapewnić niezawodne uziemienie urządzenia. Zasilanie musi wynosić 380V ±10%. Zabrania się podłączania lub odłączania przewodów testowych w trakcie trwania testu. Należy unikać ciągłego generowania wysokiego prądu przez długi czas.
Opis urządzenia

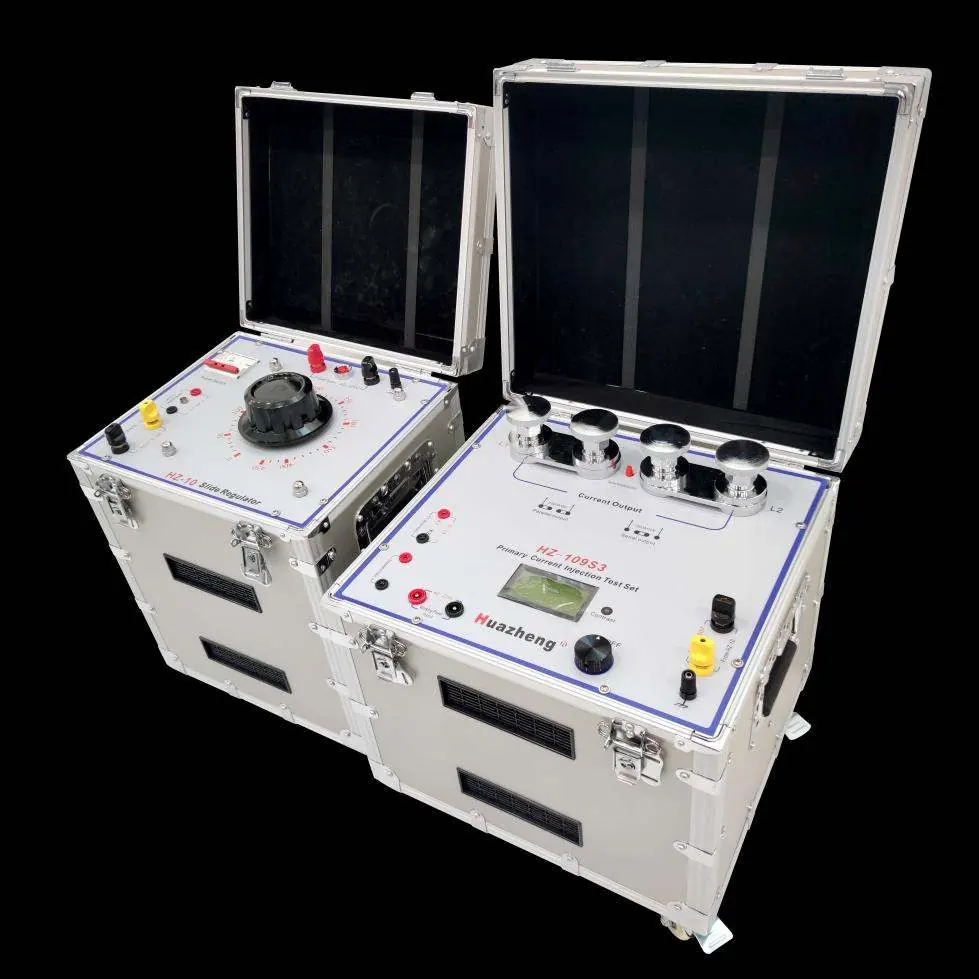

Urządzenie składa się z jednostki głównej oraz zewnętrznego regulatora napięcia. Wykorzystuje technologię sterowania chipem ARM oraz wysokowydajny transformator toroidalny. Panel sterowania wyposażony jest w wyświetlacz LCD, który jednocześnie pokazuje prąd pierwotny, wtórny oraz przekładnię. Całość zamknięta jest w aluminiowej obudowie.
Dane techniczne
- Zasilanie wejściowe: AC 380V, 50Hz.
- Prąd wyjściowy: 3000A przy 5V (połączenie równoległe) lub 1500A przy 10V (połączenie szeregowe).
- Zakres prądu pierwotnego: 0-3500A (rozdzielczość 0.1A).
- Zakres prądu wtórnego: 0-6A (rozdzielczość 0.001A).
- Dokładność: True RMS (0.3% odczytu + 0.2% pełnej skali).
- Warunki pracy: Temperatura -10°C do 40°C, wilgotność względna <80%.
Panel sterowania i funkcje

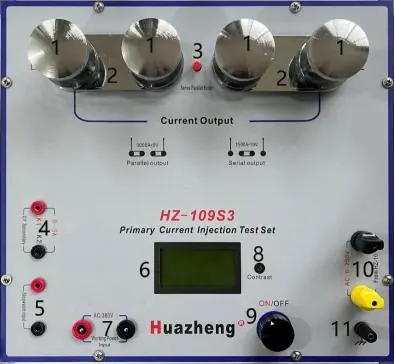

Panel jednostki głównej zawiera:
- Zaciski wyjściowe wysokiego prądu.
- Płytki połączeniowe do konfiguracji szeregowej/równoległej.
- Przycisk wyboru trybu szeregowego/równoległego.
- Zacisk pomiarowy prądu wtórnego.
- Zacisk stopera (wejście potencjałowe lub stykowe).
- Wyświetlacz LCD oraz pokrętło (mysz optyczna) do obsługi menu i sterowania wyjściem.
- Zacisk uziemienia.

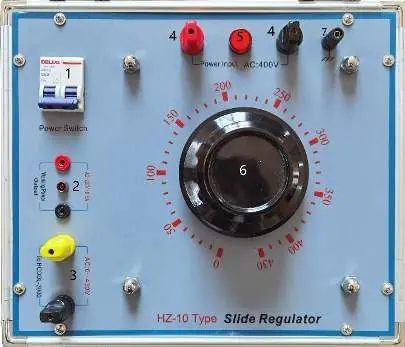

Panel regulatora napięcia zawiera:
- Wyłącznik zasilania (zabezpieczenie nadprądowe).
- Zaciski wyjściowe zasilania roboczego i regulatora.
- Wskaźnik zasilania.
- Pokrętło regulacji wysokiego prądu.
Instrukcja obsługi
Procedura uruchomienia:
- Podłącz urządzenie zgodnie ze schematem, używając dedykowanych przewodów.
- Ustaw regulator napięcia w pozycji zero.
- Podłącz zasilanie 380V.
- Włącz wyłącznik główny. Na ekranie pojawi się komunikat powitalny.
- Użyj pokrętła (mysz optyczna), aby zmienić status na "Start".
- Reguluj pokrętłem napięcia, aby uzyskać pożądany prąd wyjściowy.
- Wartości prądu pierwotnego i wtórnego będą wyświetlane na ekranie.
- Aby zatrzymać test, zmień status na "Stop" za pomocą pokrętła.
Urządzenie obsługuje dwa tryby pracy stopera: "Dual Channel" (start wewnętrzny, stop zewnętrzny) oraz "Single Channel" (start i stop zewnętrzny). Wyboru dokonuje się w menu urządzenia.
Lista wyposażenia
W skład zestawu wchodzą: jednostka główna HZ-109S3, regulator napięcia HZ-10, kable testowe wysokoprądowe, kable zasilające, kable połączeniowe, przewód uziemiający, płytki łączące oraz klipsy.
W przypadku niezadowolenia z urządzenia lub pytań technicznych, prosimy o kontakt z producentem: Baoding Huazheng Electric Manufacturing Co., Ltd., numer telefonu (0312) 6775656.
Informacje o producencie
Huazheng Electric Manufacturing (Baoding) Co., Ltd.
Praktyczna pomoc
Typowe problemy
Wskaźnik zasilania na regulatorze nie świeci się.
Sprawdź przewód zasilający i linię wejściową zasilania.
Niska moc wyjściowa.
Jeśli używasz listwy zasilającej, upewnij się, że przekrój przewodu wynosi co najmniej 12mm2.
Błąd w działaniu stopera.
Upewnij się, że styki stopera są podłączone do odpowiednich styków wyłącznika (normalnie otwartych lub zamkniętych) lub punktu potencjału.
Przed użyciem
- Upewnij się, że urządzenie jest niezawodnie uziemione.
- Sprawdź, czy napięcie zasilania wynosi 380V ±10%.
- Ustaw regulator napięcia w pozycji zero przed podłączeniem zasilania.
- Używaj wyłącznie dedykowanych przewodów dostarczonych przez producenta.
- Sprawdź przekrój kabla wejściowego (powinien być >8mm2) oraz kabla wyjściowego wysokoprądowego (>250mm2).
Parametry w praktyce
- 3000A·5V / 1500A·10V
- Dwa tryby pracy wyjścia: równoległy (wyższy prąd, niższe napięcie) lub szeregowy (niższy prąd, wyższe napięcie).
- Dual Channel
- Tryb pracy stopera: start wewnętrzny, stop zewnętrzny (styk/potencjał).
Ilustracje i schematy

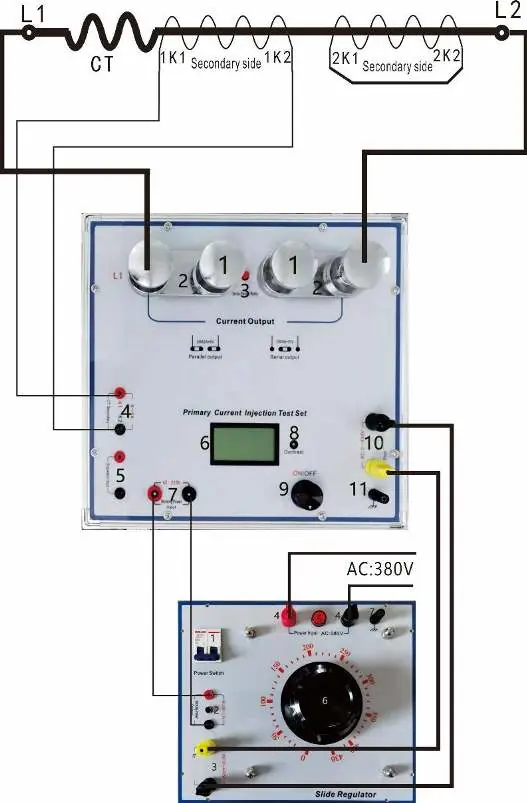

- Schemat połączeń pokazuje sposób podłączenia jednostki głównej, regulatora napięcia oraz badanego obiektu (CT).
- Wskazuje na konieczność użycia dedykowanych kabli do połączeń między jednostkami.
Zgodność modelu
- Wymaga zasilania trójfazowego 380V.
- Wymaga odpowiedniego przekroju przewodów zasilających przy korzystaniu z zewnętrznych rozdzielnic.
