Instrukcja obsługi licznika cząstek PCE Instruments PCE-PQC 10EU

Najważniejsze informacje z instrukcji

Licznik cząstek PCE-PQC 10EU to zaawansowane urządzenie przenośne służące do monitorowania stężenia cząstek w środowisku. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w tym z zakazem używania urządzenia w pobliżu gazów wybuchowych lub łatwopalnych oraz koniecznością zachowania bezpiecznej odległości od rozruszników serca (min. 15 cm). Urządzenie zawiera laser klasy 1, którego nie należy demontować.

Opis urządzenia

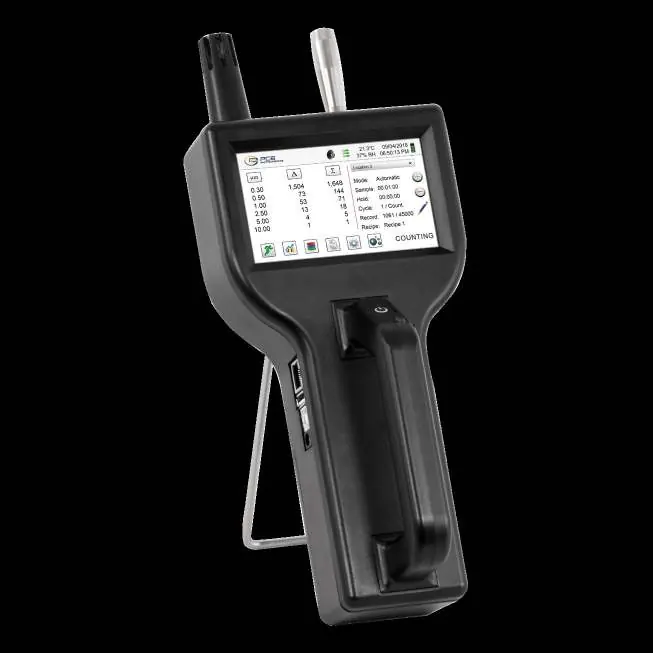

Urządzenie wyposażone jest w kolorowy ekran dotykowy o przekątnej 4,3 cala, sondę izokinetyczną, port czujnika uniwersalnego oraz przycisk zasilania/próbkowania na uchwycie. Złącza komunikacyjne (Ethernet, USB-A, USB-B) oraz gniazdo zasilania zewnętrznego znajdują się w dolnej części obudowy.

Pierwsze uruchomienie

Po pierwszym włączeniu urządzenia pojawi się okno ustawień zegara. Należy ustawić format daty (np. dzień/miesiąc/rok) oraz format czasu (12h lub 24h) za pomocą klawiatury numerycznej na ekranie dotykowym. Po zakończeniu konfiguracji należy nacisnąć przycisk OK.

Obsługa i pomiary

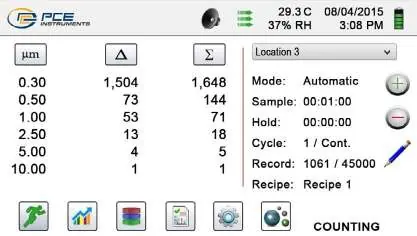

Pomiar rozpoczyna się poprzez naciśnięcie przycisku zasilania/próbkowania na uchwycie lub ikony "Run" na ekranie. Zatrzymanie pomiaru odbywa się w ten sam sposób. Urządzenie oferuje różne tryby pracy, w tym automatyczny, ręczny i ciągły. Użytkownik może przełączać się między ekranami głównymi, takimi jak Real-Time Meter (miernik czasu rzeczywistego) czy Graphing (wykresy), aby wizualizować stężenie cząstek.

Zarządzanie danymi i raporty

Urządzenie przechowuje do 45 000 rekordów w pamięci buforowej. Dane można przeglądać, drukować (przy użyciu zewnętrznej drukarki) lub zapisywać na pamięci USB. Istnieje możliwość dodawania adnotacji do rekordów (do 32 znaków). Raporty można generować zgodnie ze standardami ISO 14644-1, EU-GMP Annex 1 lub Federal Standard 209E.

Ustawienia i konfiguracja

Menu ustawień pozwala na pełną konfigurację urządzenia, w tym:

• Sampling Setup: Ustawianie czasu opóźnienia, czasu próbkowania i liczby cykli.
• Channel Management: Włączanie/wyłączanie kanałów, ustawianie progów alarmowych i aktywacja trybu masowego (Mass Mode).
• Communication: Konfiguracja Ethernet, Wi-Fi, Modbus TCP/RTU.
• Environment: Ustawienia jednostek ciśnienia barometrycznego i temperatury.
• Passwords: Zabezpieczenie urządzenia hasłem użytkownika lub administratora.

Zasilanie i konserwacja

Urządzenie zasilane jest akumulatorem litowo-jonowym. Stan naładowania jest wskazywany przez diodę LED na przycisku zasilania (czerwona – ładowanie, zielona – naładowano). W przypadku przechowywania lub wysyłki urządzenia, akumulator powinien zostać usunięty. Urządzenie należy przechowywać w warunkach określonych w specyfikacji technicznej.
