Instrukcja obsługi kompresora powietrza Husky C201H 20 galonów
Kompletny przewodnik użytkownika dla kompresora powietrza Husky C201H. Dowiedz się, jak bezpiecznie uruchomić, obsługiwać, konserwować i rozwiązywać problemy z urządzeniem.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Kompresor Husky C201H to urządzenie o pojemności 20 galonów i mocy 1.3 HP. Przed użyciem upewnij się, że jest ustawiony w dobrze wentylowanym miejscu, z dala od ścian (min. 18 cali), a zawór spustowy jest zamknięty. str. 7, 9
Najważniejsze czynności
- Uruchomienie kompresora str. 12
- Spuszczanie wody ze zbiornika str. 14
Pierwsze uruchomienie
- Podłącz do odpowiedniego gniazdka, ustaw przełącznik w pozycji ON, wyreguluj ciśnienie wyjściowe pokrętłem. str. 12
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Kompresor nie uruchamia się
Sprawdź zasilanie, bezpieczniki lub zresetuj zabezpieczenie termiczne.
str. 16Konserwacja i reset
- Reset zabezpieczenia termicznego: Wyłącz, odłącz od prądu, pozwól ostygnąć, podłącz ponownie i włącz. str. 8
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 1.3 HP | Moc silnika | str. 7 |
| Pojemność zbiornika | 20 gal. | Pojemność zbiornika | str. 7 |
| Maksymalne ciśnienie | 175 PSI | Maksymalne ciśnienie robocze | str. 7 |
Gdzie szukać w PDF
- Specyfikacje str. 7
- Części serwisowe str. 19, 20
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Ten dokument zawiera wytyczne dotyczące bezpiecznej eksploatacji, konserwacji oraz rozwiązywania problemów z kompresorem powietrza Husky C201H. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w tym z wymogami dotyczącymi zasilania elektrycznego i wentylacji.
Opis urządzenia
Husky C201H to przenośny kompresor powietrza o pojemności zbiornika 20 galonów. Urządzenie wyposażone jest w silnik o mocy 1.3 HP, osiągający maksymalne ciśnienie 175 PSI. Kompresor jest bezolejowy, co eliminuje potrzebę smarowania.
Instalacja i przygotowanie
- Miejsce pracy: Kompresor należy ustawić w czystym, suchym i dobrze wentylowanym miejscu. Zapewnij co najmniej 18 cali (0,5 m) odstępu od ścian lub innych przeszkód, aby umożliwić przepływ powietrza.

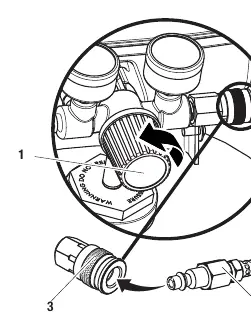

- Podłączenie węża: Przed podłączeniem upewnij się, że zasilanie jest odłączone. Użyj taśmy teflonowej na gwintach. Włóż adapter węża do szybkozłącza w kompresorze.
- Zasilanie: Urządzenie wymaga zasilania 120V, 60 Hz, AC. Używaj wyłącznie 3-żyłowych przedłużaczy z uziemieniem.
Obsługa kompresora
- Uruchomienie: Podłącz urządzenie do gniazdka. Ustaw przełącznik ON/OFF w pozycji ON. Poczekaj, aż ciśnienie w zbiorniku osiągnie wartość "cut-out".
- Regulacja ciśnienia: Użyj pokrętła regulatora, aby ustawić żądane ciśnienie wyjściowe. Obrót w prawo zwiększa ciśnienie, w lewo zmniejsza.
- Spuszczanie wody: Po każdym użyciu należy spuścić kondensat ze zbiornika. Ustaw przełącznik w pozycji OFF, powoli wypuść powietrze przez zawór bezpieczeństwa do ok. 20 PSI, a następnie otwórz zawór spustowy na dnie zbiornika.
Konserwacja
- Spuszczanie kondensatu: Należy wykonywać codziennie lub nawet co godzinę w zależności od wilgotności powietrza.
- Czyszczenie: Używaj czystej szmatki do usuwania brudu i kurzu. Unikaj rozpuszczalników, które mogą uszkodzić plastikowe elementy.
- Przechowywanie: Przechowuj w chłodnym, suchym miejscu. Odłącz wąż i zwiń przewód zasilający wokół uchwytu.
Rozwiązywanie problemów
Jeśli kompresor nie uruchamia się, sprawdź zasilanie, bezpieczniki lub czy nie zadziałało zabezpieczenie termiczne. W przypadku przegrzania silnika, wyłącz urządzenie, odłącz od prądu, pozwól mu ostygnąć, a następnie zrestartuj.
Informacje o producencie
Husky
Praktyczna pomoc
Typowe problemy
Kompresor nie uruchamia się
Sprawdź, czy urządzenie jest podłączone do prądu, czy bezpiecznik nie jest spalony lub czy nie zadziałało zabezpieczenie termiczne (pozwól silnikowi ostygnąć).
Silnik buczy lub pracuje wolno
Może to być spowodowane zbyt niskim napięciem lub nieodpowiednim przedłużaczem. Sprawdź instalację elektryczną.
Bezpieczniki wybijają
Upewnij się, że używasz odpowiedniego bezpiecznika (time-delay) i że kompresor nie jest przeciążony innymi urządzeniami na tym samym obwodzie.
Przed użyciem
- Sprawdź, czy wszystkie części są bezpiecznie zamontowane.
- Upewnij się, że zawór spustowy jest zamknięty.
- Sprawdź, czy wąż jest drożny i nieuszkodzony.
- Upewnij się, że kompresor stoi na stabilnym podłożu w dobrze wentylowanym miejscu.
- Sprawdź, czy zasilanie jest zgodne z wymaganiami (120V).
Pokaż więcej Pokaż mniej
Parametry w praktyce
- 5.2 SCFM at 40 PSI
- Wydajność przepływu powietrza przy ciśnieniu 40 PSI.
Ilustracje i schematy

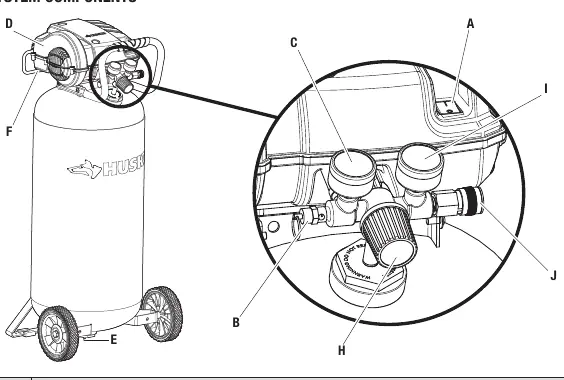

- Strona 8: Schemat komponentów systemu (włącznik, zawór bezpieczeństwa, manometry, regulator).

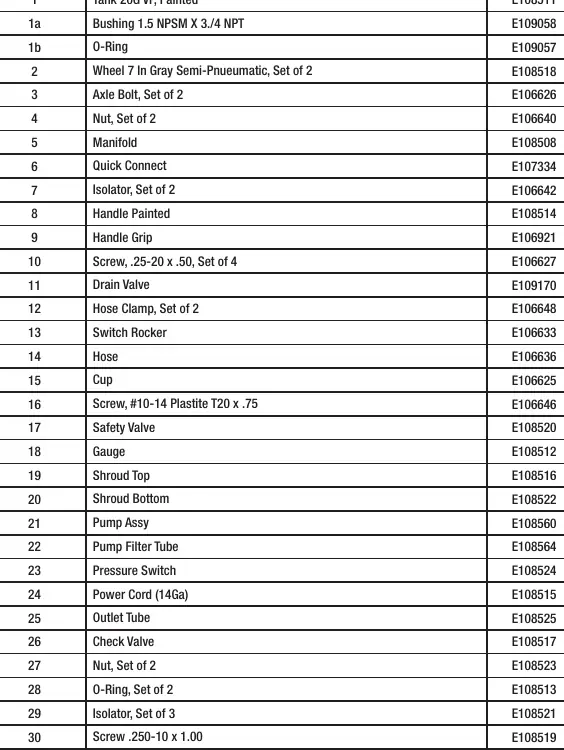

- Strona 19: Rysunek złożeniowy części serwisowych kompresora.
- Strona 22: Rysunek złożeniowy zespołu pompy i silnika.
Zgodność modelu
- Wymaga zasilania 120V, 60 Hz, AC.
- Nie używać z prądem stałym (DC).
- Wymaga użycia 3-żyłowych przedłużaczy z uziemieniem.
