Instrukcja obsługi przecinarki plazmowej Husky 20A CUT20P
Szybki przewodnik po obsłudze przecinarki plazmowej Husky 20A CUT20P. Dowiedz się, jak bezpiecznie przygotować urządzenie do pracy, ustawić parametry cięcia, przeprowadzić konserwację oraz rozwiązywać typowe problemy techniczne.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Przecinarka plazmowa Husky 20A (CUT20P) wymaga zewnętrznego źródła czystego i suchego powietrza lub azotu. Przed użyciem należy sprawdzić stan kabli, podłączyć zacisk uziemiający do obrabianego przedmiotu i ustawić odpowiednie natężenie prądu. str. 8
Najważniejsze czynności
- Przygotowanie do cięcia str. 8
- Konserwacja str. 9
Pierwsze uruchomienie
- Podłącz zasilanie, podłącz źródło powietrza, podłącz zacisk uziemiający, włącz urządzenie, ustaw natężenie pokrętłem. str. 8
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Brak wyjścia (brak świateł LED)
Sprawdź podłączenie zacisku uziemiającego, zasilanie i bezpieczniki.
str. 10
Brak wyjścia (świeci LED ochrony)
Sprawdź przegrzanie (duty cycle), wentylator lub zablokowany przepływ powietrza.
str. 10Konserwacja i reset
- Wymieniaj części eksploatacyjne (elektrodę, dyszę, osłonę), jeśli są zużyte. str. 9
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 120V/20A | Wymagane zasilanie elektryczne. | str. 6 |
| Cykl pracy | 16A @ 60% / 20A @ 35% | Czas pracy urządzenia przed przegrzaniem. | str. 6 |
| Zdolność cięcia | 1/4 cala (jakość), 5/16 cala (maksimum) | Maksymalna grubość ciętego materiału. | str. 6 |
Gdzie szukać w PDF
- Specyfikacje str. 6
- Zawartość opakowania str. 7
- Instrukcja obsługi str. 8
- Konserwacja str. 9
- Rozwiązywanie problemów str. 10, 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przecinarka plazmowa Husky 20A (model CUT20P) to urządzenie wymagające zewnętrznego źródła czystego i suchego powietrza lub azotu. Przed przystąpieniem do pracy należy upewnić się, że urządzenie jest prawidłowo uziemione, a operator posiada odpowiednią odzież ochronną (maska, rękawice, długie rękawy). Urządzenie posiada wbudowany filtr/osuszacz powietrza, jednak w bardzo wilgotnych warunkach może być wymagany dodatkowy filtr zewnętrzny.
Opis urządzenia

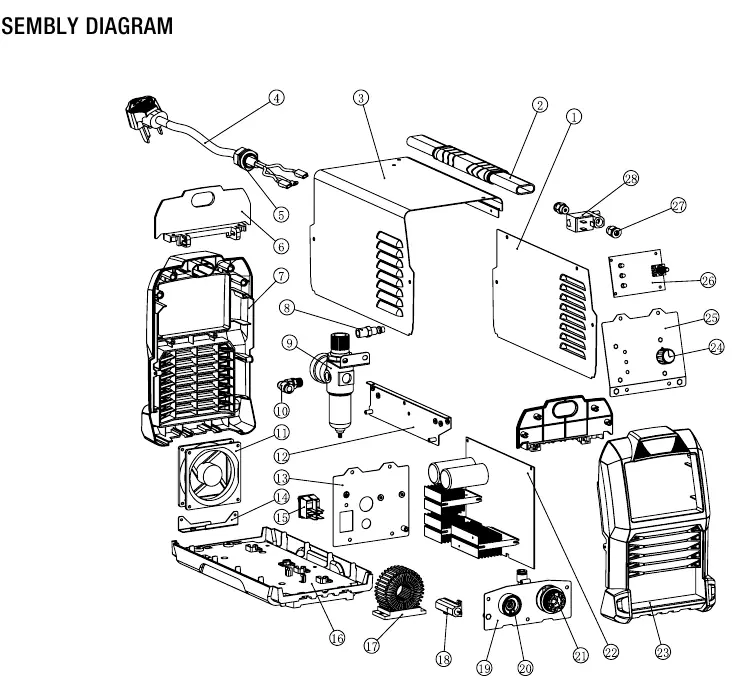

Urządzenie wyposażone jest w panel przedni z wskaźnikami (zasilanie, cięcie, ochrona) oraz pokrętłem regulacji natężenia prądu. Panel tylny zawiera przyłącze powietrza, filtr/osuszacz oraz włącznik zasilania. Szczegółowy schemat montażowy znajduje się w sekcji części serwisowych.
Przygotowanie do pracy
- Upewnij się, że miejsce pracy jest czyste, dobrze oświetlone i wolne od materiałów łatwopalnych.
- Podłącz źródło czystego i suchego powietrza/azotu.
- Upewnij się, że zacisk uziemiający ma dobry kontakt z obrabianym przedmiotem.
- Podłącz uchwyt plazmowy do odpowiedniego gniazda.
- Włącz urządzenie przełącznikiem ON/OFF.
- Ustaw żądane natężenie prądu za pomocą pokrętła.
Obsługa i cięcie
Aby rozpocząć cięcie, naciśnij przełącznik na uchwycie plazmowym. Wskaźnik cięcia zaświeci się podczas pracy. Po zakończeniu cięcia zwolnij przełącznik. Pamiętaj o przestrzeganiu cyklu pracy urządzenia, aby uniknąć przegrzania.
Konserwacja
- Przed każdym użyciem sprawdź stan kabli, przewodów i obudowy.
- Po użyciu wyczyść zewnętrzne powierzchnie urządzenia czystą szmatką.
- Okresowo przedmuchuj wnętrze urządzenia sprężonym powietrzem, aby usunąć kurz.
- Wymieniaj części eksploatacyjne (elektrodę, dyszę, osłonę), jeśli są zużyte, uszkodzone lub wykazują oznaki utlenienia.
Rozwiązywanie problemów
W przypadku problemów z działaniem urządzenia, sprawdź najpierw podłączenie zacisku uziemiającego, zasilanie oraz czy urządzenie nie weszło w tryb ochrony termicznej (zbyt długi czas pracy). Jeśli wskaźnik ochrony świeci się na żółto, może to oznaczać przegrzanie, problem z zasilaniem lub brak części eksploatacyjnych.
Informacje o producencie
Husky
Praktyczna pomoc
Typowe problemy
Brak wyjścia (brak świateł LED)
Sprawdź, czy urządzenie jest podłączone do prądu, zweryfikuj napięcie w gniazdku i sprawdź bezpieczniki.
Brak wyjścia (świeci LED ochrony)
Urządzenie mogło się przegrzać. Zmniejsz czas pracy, sprawdź wentylator lub usuń przeszkody blokujące przepływ powietrza.
Słaba jakość cięcia
Sprawdź zużycie części eksploatacyjnych, upewnij się, że w powietrzu nie ma wilgoci/oleju i sprawdź prędkość cięcia.
Łuk nie zapala się
Sprawdź połączenie zacisku uziemiającego oraz czy zasilanie wejściowe jest wystarczające.
Przed użyciem
- Sprawdź stan kabli i przewodów pod kątem uszkodzeń
- Upewnij się, że masz dostęp do czystego i suchego powietrza lub azotu
- Załóż odzież ochronną (maska, rękawice, długie rękawy)
- Usuń materiały łatwopalne z obszaru pracy
- Upewnij się, że zacisk uziemiający jest dobrze podłączony do materiału
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Duty Cycle (Cykl pracy)
- Określa czas ciągłej pracy urządzenia przed koniecznością przerwy na chłodzenie (np. 16A @ 60%).
- Cutting Capacity
- Maksymalna grubość materiału, jaką urządzenie może przeciąć (jakość vs maksimum).
Ilustracje i schematy
- Panel przedni: wskaźniki zasilania, cięcia, ochrony oraz pokrętło regulacji natężenia.
- Panel tylny: przyłącze powietrza, filtr/osuszacz, włącznik zasilania.
Zgodność modelu
- Wymaga zewnętrznego źródła powietrza/azotu.
- Wymaga zasilania 120V/20A.
- W bardzo wilgotnym środowisku zaleca się dodatkowy filtr powietrza.
