Instrukcja obsługi stołu warsztatowego Husky 72 in. 2-Drawer Workbench
Kompletny przewodnik montażu i konserwacji stołu warsztatowego Husky 72 in. 2-Drawer Workbench. Sprawdź specyfikację, kroki instalacji szuflad i zasady bezpieczeństwa.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Stół warsztatowy Husky 72 in. 2-Drawer Workbench wymaga montażu przez co najmniej dwie osoby. Instrukcja zawiera szczegółowe kroki montażu nóg, ścianki narzędziowej oraz szuflad. str. 5, 8, 9, 10
Najważniejsze czynności
- Montaż nóg do blatu str. 5
- Montaż szuflad str. 8, 9, 10, 11
- Instalacja szuflad w prowadnicach str. 12
Problemy i rozwiązania
Szuflada nie działa płynnie
Nasmaruj prowadnice szuflad co pół roku lekkim olejem lub smarem w sprayu.
str. 13Konserwacja i reset
- Regularnie sprawdzaj dokręcenie wszystkich śrub i nakrętek. str. 13
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalne obciążenie całkowite | 669 kg / 1475 lbs | Łączna dopuszczalna waga na stole | str. 2 |
Gdzie szukać w PDF
- Montaż nóg str. 5
- Montaż szuflad str. 8, 9, 10, 11
- Instalacja szuflad str. 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Stół warsztatowy Husky 72 in. 2-Drawer Workbench jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Ze względu na wagę i konstrukcję, montaż oraz przesuwanie stołu muszą być wykonywane przez co najmniej dwie osoby. Produkt nie jest przeznaczony do użytku komercyjnego ani przemysłowego. Należy regularnie sprawdzać dokręcenie wszystkich śrub i nakrętek.
Przygotowanie do montażu
Przed rozpoczęciem pracy upewnij się, że posiadasz wszystkie niezbędne narzędzia: wkrętarkę, klucz imbusowy (dołączony do zestawu), rękawice ochronne oraz śrubokręt krzyżakowy. Montaż należy przeprowadzać na płaskiej powierzchni, najlepiej zabezpieczonej kartonem, aby uniknąć zarysowań.
Montaż stołu

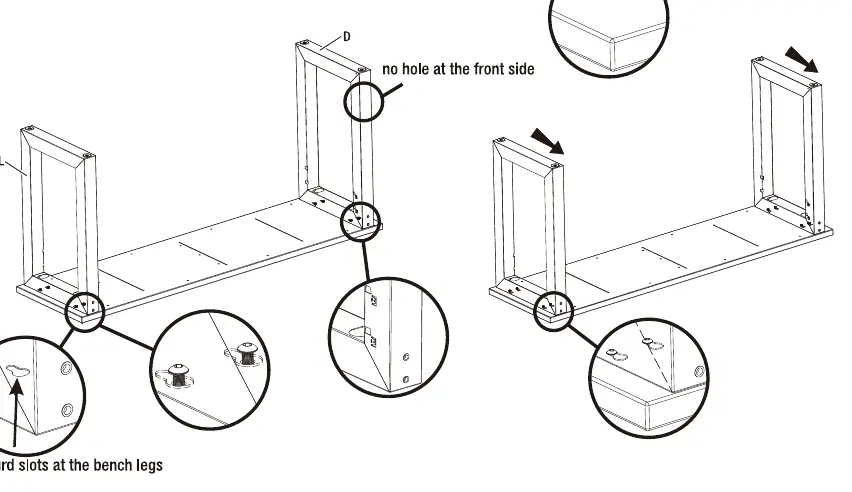

- Montaż nóg: Przymocuj nogi (D i L) do blatu (E) za pomocą śrub M6 x 16 (AA). Upewnij się, że nogi są ustawione zgodnie z rysunkiem technicznym.
- Panel prowadnic: Przykręć panel montażowy prowadnic (K) do blatu (E) za pomocą śrub (AA).
- Wzmocnienia: Zamontuj tylne wzmocnienia (B) do nóg oraz przednie wzmocnienie (F) do przedniej części nóg.
- Regulowane nóżki: Wkręć regulowane nóżki (GG) w otwory w dolnej części nóg stołu.
- Ścianka narzędziowa: Przymocuj ściankę (A) do blatu (E) za pomocą śrub (AA) i zainstaluj przelotki (HH).
- Wsporniki boczne: Zamontuj wsporniki boczne (C i M) do ścianki narzędziowej i blatu.
Montaż szuflad
Montaż szuflad składa się z kilku etapów:
- Zegnij panele boczne do kąta 90 stopni i zabezpiecz je klipsami.
- Połącz panel przedni z korpusem szuflady, wsuwając krawędzie w rowki.

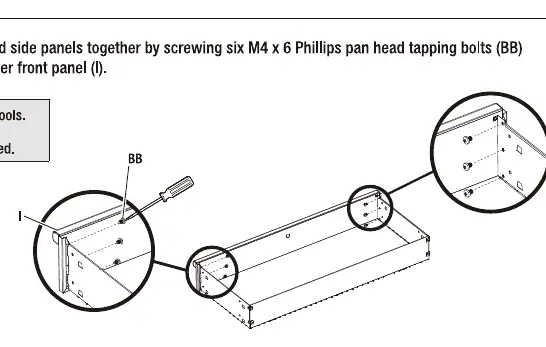

- Przykręć panel przedni do boków za pomocą śrub (BB) – używaj tylko śrubokręta ręcznego, nie używaj elektronarzędzi.
- Zainstaluj zamek (EE) i zaczep blokujący (CC).
Instalacja szuflad

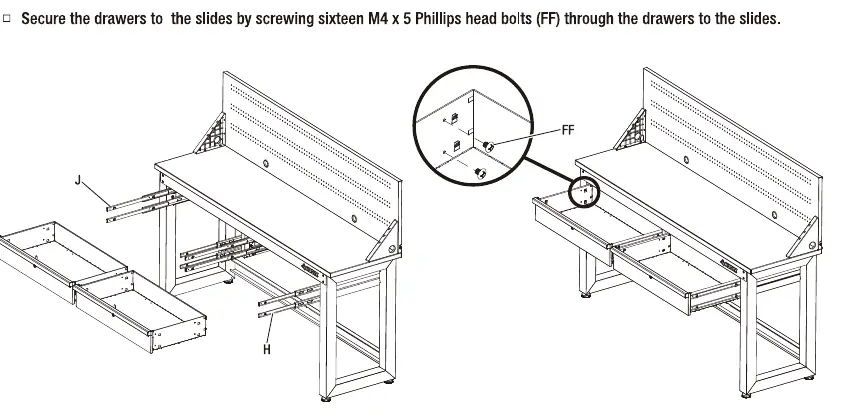

Wsuń prowadnice (J i H) w odpowiednie sloty na nogach stołu. Po zamontowaniu prowadnic, wsuń szuflady na miejsce i zabezpiecz je śrubami (FF).
Konserwacja i czyszczenie
Powierzchnie stołu należy czyścić miękką szmatką z wodą. W przypadku zabrudzeń olejem lub smarem, użyj niepalnego płynu czyszczącego. Prowadnice szuflad należy smarować co pół roku lekkim olejem lub smarem w sprayu.
Informacje o producencie
Husky
Praktyczna pomoc
Typowe problemy
Szuflada nie działa płynnie
Nasmaruj prowadnice szuflad co pół roku lekkim olejem lub smarem w sprayu.
Stół jest niestabilny
Sprawdź dokręcenie wszystkich śrub i nakrętek. Upewnij się, że stół stoi na równym podłożu i wyreguluj nóżki (GG).
Przed użyciem
- Przygotuj wkrętarkę, klucz imbusowy, rękawice ochronne i śrubokręt krzyżakowy.
- Upewnij się, że montaż odbywa się na płaskiej powierzchni.
- Do montażu i przesuwania stołu wymagane są co najmniej dwie osoby.
- Sprawdź zawartość zestawu zgodnie z listą części w instrukcji.
- Nie używaj elektronarzędzi do przykręcania panelu przedniego szuflady.
Parametry w praktyce
- Maksymalne obciążenie blatu
- 544.2 kg (1200 lbs)
- Maksymalne obciążenie szuflady
- 45.4 kg (100 lbs)
- Maksymalne obciążenie ścianki narzędziowej
- 34 kg (75 lbs)
- Maksymalne obciążenie całkowite
- 669 kg (1475 lbs)
Ilustracje i schematy
- Schemat montażu nóg do blatu (strona 5)
- Instrukcja montażu szuflady krok po kroku (strony 8-11)
- Instrukcja montażu prowadnic i wkładania szuflad (strona 12)
Zgodność modelu
- Produkt przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
- Nie jest przeznaczony do użytku komercyjnego ani przemysłowego.
