Instrukcja obsługi odkurzacza warsztatowego Hyundai 57707
Szybki przewodnik po instrukcji obsługi odkurzacza warsztatowego Hyundai 57707. Dowiedz się, jak zmontować urządzenie, przygotować je do pracy na sucho i mokro, podłączyć elektronarzędzia oraz przeprowadzić konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Odkurzacz warsztatowy Hyundai 57707 jest przeznaczony do pracy na sucho i mokro. Urządzenie posiada wbudowane gniazdo zasilania dla elektronarzędzi (maks. 2000 W), które umożliwia automatyczne włączanie i wyłączanie odkurzacza podczas pracy z narzędziem. Przed użyciem należy zawsze upewnić się, że zamontowano odpowiedni filtr: worek na kurz do pracy na sucho lub filtr piankowy do pracy na mokro.
Opis urządzenia
Główne elementy odkurzacza to: włącznik (pozycja I - praca ręczna, pozycja II - praca z elektronarzędziem), gniazdo zasilania, zbiornik o pojemności 30 litrów, wąż ssący oraz zestaw akcesoriów (rura, ssawki, filtr HEPA).
Montaż kół
- Odwróć podstawę odkurzacza do góry dnem.
- Wsuń oś kół w rowki z tyłu i zabezpiecz ją dwiema śrubami.
- Zamontuj kółka skrętne z przodu, wciskając trzpienie w otwory.
- Postaw podstawę z powrotem na kołach.
Przygotowanie do pracy
Praca na sucho: Wymaga użycia worka na kurz. Umieść worek w zbiorniku i nasuń go mocno na króciec wlotowy (10). Zamknij zbiornik pokrywą silnika.
Praca na mokro: Wymaga użycia filtra piankowego. Usuń worek na kurz, jeśli jest zamontowany. Naciągnij filtr piankowy na kosz filtra. Po zakończeniu pracy na mokro zawsze opróżniaj zbiornik i pozwól mu całkowicie wyschnąć.
Obsługa odkurzacza
Podłącz wtyczkę do gniazdka sieciowego. Ustaw włącznik w pozycji 'I', aby uruchomić odkurzacz ręcznie. Ustaw włącznik w pozycji '0', aby wyłączyć urządzenie.
Podłączanie elektronarzędzi
- Ustaw włącznik w pozycji 'II'.
- Podłącz elektronarzędzie do gniazda zasilania (2) na obudowie odkurzacza.
- Podłącz wąż ssący do króćca odsysania pyłu w elektronarzędziu.
- Odkurzacz uruchomi się automatycznie po włączeniu elektronarzędzia i wyłączy się z kilkusekundowym opóźnieniem po jego wyłączeniu.
Czyszczenie i konserwacja
Przed przystąpieniem do prac konserwacyjnych zawsze wyciągaj wtyczkę z gniazdka. Regularnie czyść zbiornik wodą z mydłem i dokładnie go osuszaj. Czyść obudowę silnika i wylot powietrza suchą szmatką lub szczotką. Wymieniaj worek na kurz, gdy tylko będzie pełny.
Dane techniczne
- Napięcie: 230 V / 50 Hz
- Moc: 1400 W
- Maksymalna moc gniazda: 2000 W
- Siła ssania: 19 kPa
- Pojemność zbiornika: 30 l
- Waga: 10,5 kg
Praktyczna pomoc
Typowe problemy
Spadek siły ssania
Sprawdź, czy zbiornik nie jest pełny (zadziałał pływak) lub czy filtr nie jest zapchany.
Odkurzacz nie włącza się z elektronarzędziem
Upewnij się, że przełącznik jest w pozycji 'II' i moc elektronarzędzia nie przekracza 2000W.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową.
- Upewnij się, że zamontowano odpowiedni filtr (worek dla pracy na sucho, filtr piankowy dla pracy na mokro).
- Sprawdź, czy wszystkie akcesoria są poprawnie zamocowane.
- Upewnij się, że zbiornik jest pusty przed rozpoczęciem pracy.
Parametry w praktyce
- Maks. moc gniazda 2000W
- Maksymalna moc elektronarzędzia, które można podłączyć do gniazda w odkurzaczu.
Ilustracje i schematy

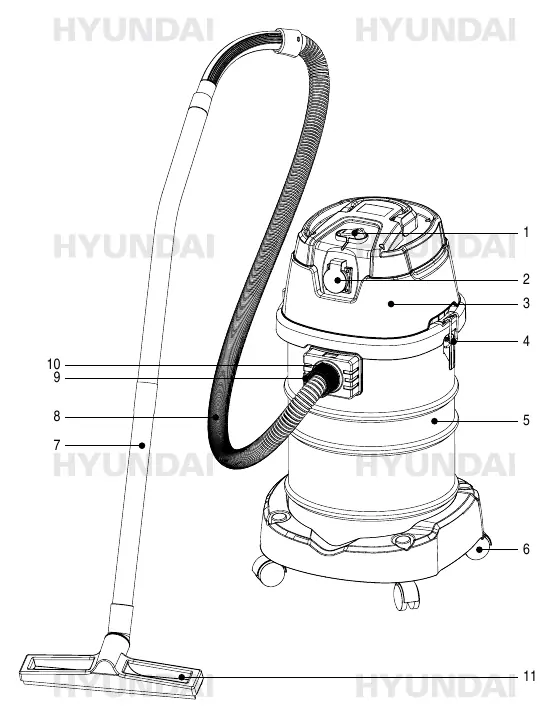

- Schemat A przedstawia budowę odkurzacza: włącznik (1), gniazdo zasilania (2), zbiornik (5), wąż (8) i akcesoria.
Zgodność modelu
- Gniazdo zasilania służy wyłącznie do podłączania elektronarzędzi (max 2000W), nie używać jako zwykłego przedłużacza.
