Instrukcja obsługi kotła kondensacyjnego Ideal Logic Max System S 15IE/18IE/24IE/30IE
Szybki przewodnik po obsłudze kotła kondensacyjnego Ideal Logic Max System S. Dowiedz się, jak uruchomić urządzenie, kontrolować temperaturę, odblokować zamarznięty przewód kondensatu, uzupełnić ciśnienie wody oraz interpretować kody...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Kocioł Ideal Logic Max System S jest urządzeniem kondensacyjnym, które wymaga instalacji przez wykwalifikowanego serwisanta (Gas Safe Registered Engineer lub RGII w Irlandii). Użytkownik powinien regularnie sprawdzać ciśnienie w układzie (1-2 bar) oraz dbać o drożność przewodu kondensatu w okresie zimowym. W przypadku wystąpienia awarii, kocioł posiada funkcję restartu, jednak powtarzające się błędy wymagają interwencji serwisu.
Opis urządzenia i sterowanie
Panel sterowania kotła składa się z następujących elementów:
- Pokrętło temperatury C.O. (A): Reguluje temperaturę wody w grzejnikach (od 30°C do 80°C).
- Pokrętło trybu pracy (B): Służy do włączania (BOILER ON) i wyłączania (BOILER OFF) urządzenia.
- Wyświetlacz statusu (C): Pokazuje kody pracy i błędy.
- Przycisk Restart (F): Służy do resetowania kotła po wystąpieniu błędu.
- Wskaźnik ciśnienia (G): Manometr wskazujący ciśnienie w układzie centralnego ogrzewania.
Uruchomienie i obsługa
Aby uruchomić kocioł:
- Upewnij się, że zasilanie elektryczne jest wyłączone.
- Ustaw pokrętło trybu (B) w pozycji BOILER OFF.
- Ustaw pokrętło temperatury (A) w pozycji MAX.
- Włącz zasilanie elektryczne i upewnij się, że zewnętrzne sterowniki (programator, termostat) są włączone.
- Ustaw pokrętło trybu (B) w pozycji BOILER ON.

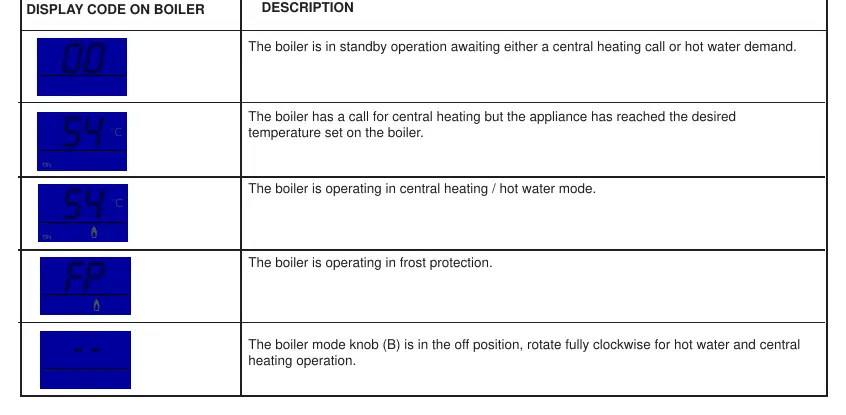

Kocioł automatycznie rozpocznie sekwencję zapłonu. W trybie normalnym wyświetlacz może pokazywać kody: 00 (czuwanie), symbol grzejnika (grzanie), FP (ochrona przed zamarzaniem).
Konserwacja i bezpieczeństwo
Zamarznięty przewód kondensatu: Jeśli kocioł wydaje bulgoczące dźwięki i wyświetla błąd L2, przewód kondensatu może być zamarznięty. Należy zlokalizować zamarznięty odcinek na zewnątrz i ogrzać go ciepłym (nie wrzącym) okładem lub ciepłą wodą. Po usunięciu blokady należy zrestartować kocioł.
Utrata ciśnienia wody: Jeśli ciśnienie spadnie poniżej 1-2 bar, należy użyć pętli napełniania, aby przywrócić ciśnienie do zalecanego poziomu, a następnie zrestartować kocioł przyciskiem F.
Czyszczenie: Obudowę należy czyścić suchą szmatką. W przypadku trudnych zabrudzeń użyć wilgotnej szmatki, a następnie wytrzeć do sucha. Nie używać środków ściernych.
Rozwiązywanie problemów
W przypadku braku ogrzewania lub ciepłej wody, sprawdź:
- Czy zasilanie elektryczne jest włączone.
- Czy pokrętło trybu (B) jest w pozycji ON.
- Czy zewnętrzne sterowniki (programator, termostat) są włączone i ustawione na żądaną temperaturę.
Jeśli kocioł wyświetla kod błędu (np. L2, F2, F3), zapoznaj się z tabelą kodów błędów w pełnej instrukcji. Wiele błędów wymaga restartu urządzenia. Jeśli problem nie ustępuje, skontaktuj się z serwisem.
Praktyczna pomoc
Typowe problemy
Brak centralnego ogrzewania lub ciepłej wody
Sprawdź zasilanie, ustawienia programatora zewnętrznego oraz czy pokrętło trybu (B) jest w pozycji ON.
Bulgoczące dźwięki i błąd L2
Prawdopodobnie zamarznięty przewód kondensatu. Ogrzej go ciepłym okładem (nie wrzącym) i zrestartuj kocioł.
Spadek ciśnienia wody (poniżej 1 bar)
Użyj pętli napełniania, aby uzupełnić ciśnienie do 1-2 bar, a następnie naciśnij przycisk RESTART.
Kocioł nie uruchamia się po błędzie
Naciśnij przycisk RESTART. Jeśli błąd powraca, skontaktuj się z wykwalifikowanym serwisantem.
Przed użyciem
- Sprawdź, czy kocioł jest podłączony do zasilania elektrycznego.
- Upewnij się, że zawór gazu jest otwarty.
- Sprawdź ciśnienie na manometrze (powinno wynosić 1-2 bar).
- Upewnij się, że programator zewnętrzny jest włączony.
- Sprawdź, czy pokrętło trybu (B) jest ustawione na BOILER ON.
Parametry w praktyce
- Temperatura C.O.
- Maksymalnie 80°C, regulowana pokrętłem (A).
- Ciśnienie robocze
- Zalecane 1-2 bar. Kocioł nie zadziała poniżej 0.3 bar.
Ilustracje i schematy

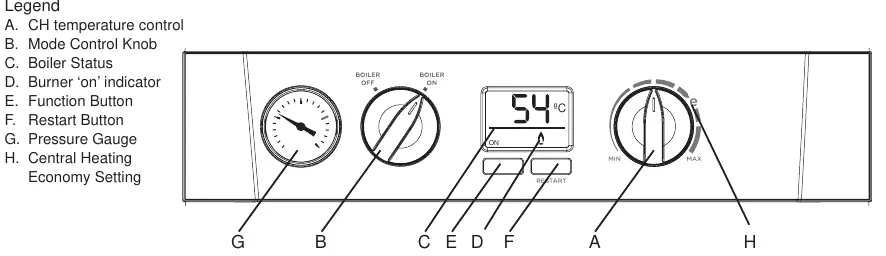

- Panel sterowania zawiera pokrętło temperatury (A), pokrętło trybu (B), wyświetlacz (C) oraz przycisk restartu (F).
- Wskaźnik ciśnienia (G) pozwala monitorować ciśnienie w układzie C.O.
Zgodność modelu
- Wymagana instalacja przez wykwalifikowanego serwisanta (Gas Safe Registered Engineer / RGII).
