Instrukcja demontażu telefonu General Electric 2-9710A
Dowiedz się, jak bezpiecznie zdemontować obudowę telefonu General Electric 2-9710A, aby uzyskać dostęp do płyty głównej. Instrukcja krok po kroku z wykazem niezbędnych narzędzi.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ten dokument to instrukcja demontażu telefonu General Electric 2-9710A, która krok po kroku pokazuje, jak zdjąć obudowę w celu uzyskania dostępu do płyty głównej. str. 2, 5
Najważniejsze czynności
- Demontaż obudowy str. 2, 3, 4, 5
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Śruby obudowy | 3x 12mm, 3x 18mm | Śruby mocujące tylną część obudowy | str. 4 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Wstęp i narzędzia str. 2
- Demontaż krok po kroku str. 2, 3, 4, 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera szczegółową instrukcję demontażu obudowy telefonu General Electric 2-9710A. Przewodnik ma na celu umożliwienie użytkownikowi bezpiecznego dostępu do płyty głównej oraz innych podzespołów wewnętrznych urządzenia. Przed przystąpieniem do prac należy upewnić się, że urządzenie jest odłączone od zasilania i linii telefonicznej.
Narzędzia
Do przeprowadzenia demontażu wymagane są następujące narzędzia:
- Śrubokręt krzyżakowy Phillips #1
- Plastikowe narzędzie do podważania (iFixit Opening Tool)
Demontaż obudowy krok po kroku

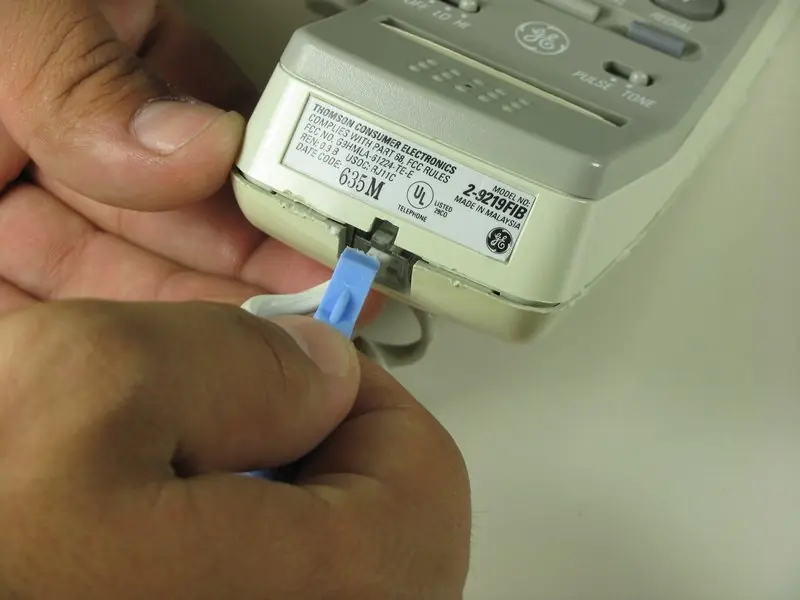

Krok 1: Odłączenie przewodu
Odłącz urządzenie od zasilania. Używając plastikowego narzędzia do podważania, usuń przewód telefoniczny z gniazda w podstawie słuchawki. Aby zwolnić kabel, delikatnie dociśnij górną plastikową wypustkę złącza.
Krok 2: Odkręcenie śruby podstawy
Odkręć śrubę 7,5 mm znajdującą się w podstawie. Zdejmij zaślepkę śruby, a następnie wyciągnij przewód telefoniczny z podstawy.

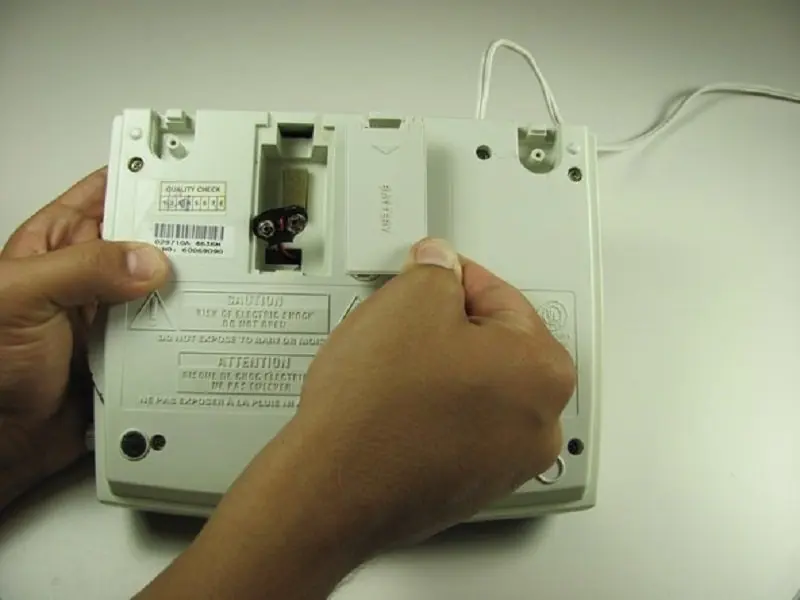

Krok 3: Wyjęcie baterii
Zdejmij pokrywę komory baterii znajdującą się na spodzie urządzenia, naciskając kciukiem na wskazany obszar. Przesuń pokrywę, aby ją zdjąć, a następnie wyjmij baterię 9V z telefonu.
Krok 4: Demontaż pokrętła głośności
Upewnij się, że telefon jest odłączony od gniazda telefonicznego i źródła zasilania. Zlokalizuj pokrętło głośności po prawej stronie telefonu i zdejmij je, delikatnie chwytając i wyciągając z podstawy.
Krok 5: Odkręcenie śrub tylnej obudowy
Odkręć trzy śruby 12 mm oraz trzy śruby 18 mm za pomocą śrubokręta Phillips #1.

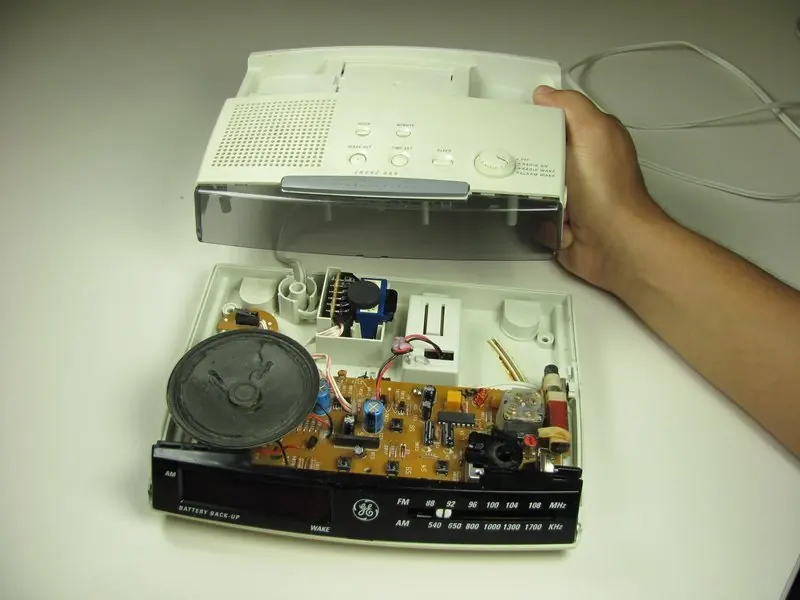

Krok 6: Zdjęcie obudowy
Podważ obudowę podstawy za pomocą plastikowego narzędzia. Odłóż obudowę na bok. Masz teraz dostęp do wewnętrznych komponentów telefonu General Electric 2-9710A. Ponowny montaż urządzenia należy przeprowadzić w odwrotnej kolejności.
Praktyczna pomoc
Typowe problemy
Trudności z otwarciem obudowy
Użyj plastikowego narzędzia do podważania, aby uniknąć uszkodzenia zatrzasków obudowy.
Przed użyciem
- Odłącz urządzenie od linii telefonicznej
- Odłącz urządzenie od źródła zasilania
- Przygotuj śrubokręt krzyżakowy Phillips #1
- Przygotuj plastikowe narzędzie do podważania
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Zdjęcia w instrukcji pokazują dokładne rozmieszczenie śrub oraz punkty podważania obudowy.
Zgodność modelu
- Instrukcja dotyczy modelu General Electric 2-9710A.
