Instrukcja wymiany sensora w myszy bezprzewodowej Anker 2.4G
Szczegółowy przewodnik naprawy myszy bezprzewodowej Anker 2.4G. Dowiedz się, jak bezpiecznie wymienić sensor, korzystając z instrukcji krok po kroku.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces wymiany sensora w myszy bezprzewodowej Anker 2.4G, który wymaga rozkręcenia obudowy, odłączenia płyty głównej oraz wylutowania i wlutowania układu scalonego. str. 1, 6
Najważniejsze czynności
- Odkręcenie obudowy str. 3
- Wymiana sensora (lutowanie) str. 6
Gdzie szukać w PDF
- Wprowadzenie i narzędzia str. 2
- Demontaż str. 3, 4, 5
- Wymiana sensora str. 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja opisuje proces wymiany sensora w myszy bezprzewodowej Anker 2.4G. Naprawa wymaga umiejętności lutowania oraz posiadania odpowiednich narzędzi. Przed przystąpieniem do prac należy sprawdzić obudowę baterii pod kątem korozji lub widocznych uszkodzeń.
Narzędzia i części
Do przeprowadzenia naprawy wymagane są następujące narzędzia:
- Śrubokręt krzyżakowy Phillips #0
- Stacja lutownicza
- Plecionka do rozlutowywania (desoldering braid)
- Mały plastikowy otwierak (spudger)
- Opaska antystatyczna
Wymagana część zamienna: układ scalony (IC chip).
Demontaż myszy

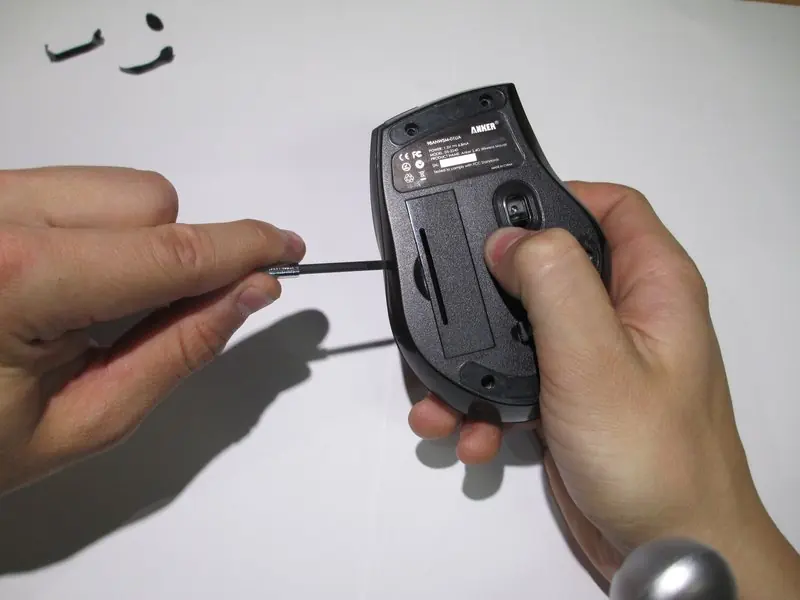

- Odkrycie śrub: Używając plastikowego otwieraka, ostrożnie podważ i zdejmij naklejki na spodzie myszy, aby odsłonić cztery śruby.

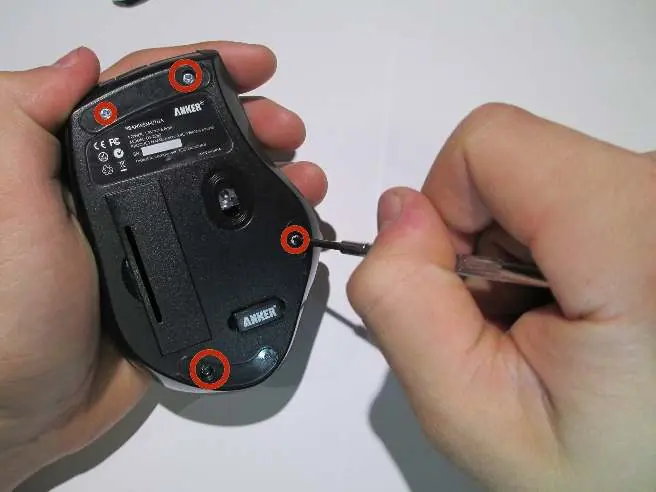

- Odkręcanie: Za pomocą śrubokręta Phillips #0 wykręć cztery śruby mocujące obudowę.
- Otwieranie obudowy: Używając otwieraka, ostrożnie rozdziel górną i dolną część obudowy myszy. Należy zachować ostrożność, aby nie wywierać zbyt dużego nacisku, co mogłoby odkształcić plastik.
- Odłączenie przewodów: Odłącz przewody od białych złączy (crimping headers). Ciągnij za przewody jak najwyżej, uważając, aby ich nie wyrwać.
- Demontaż rolki: Wyjmij rolkę przewijania z płyty głównej, ciągnąc ją w lewo. Może to wymagać użycia siły; ciągnij równolegle do płyty, nie prostopadle.

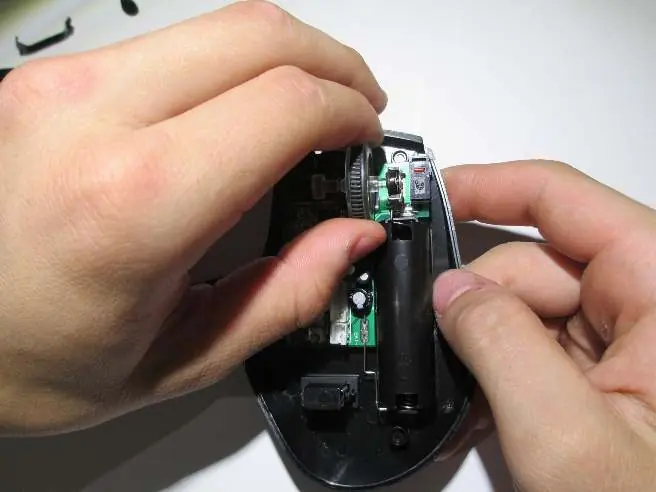

- Wyjęcie płyty głównej: Delikatnie unieś płytę główną z plastikowej obudowy. Zaleca się użycie opaski antystatycznej, aby zapobiec uszkodzeniu wrażliwych komponentów przez wyładowania elektrostatyczne.
Wymiana sensora
Po wyjęciu płyty głównej:

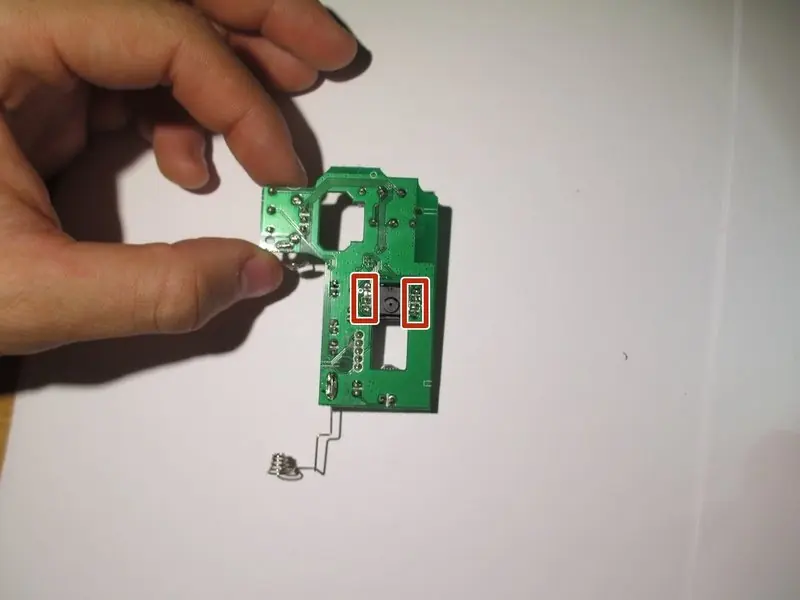

- Wylutuj sześć przewodów trzymających układ scalony (I.C.) na miejscu.
- Wymień uszkodzony sensor na nowy i przylutuj go z powrotem.
- Upewnij się, że połączenia lutowane nie są zwarte (bridged), ponieważ może to spowodować poważne uszkodzenie myszy.
Ponowny montaż
Aby złożyć urządzenie, wykonaj powyższe kroki w odwrotnej kolejności.
Praktyczna pomoc
Typowe problemy
Uszkodzony sensor myszy
Wymiana układu scalonego (IC chip) poprzez wylutowanie starego i wlutowanie nowego elementu.
Trudności z otwarciem obudowy
Upewnij się, że wszystkie cztery śruby pod naklejkami zostały wykręcone. Używaj plastikowego otwieraka, aby nie uszkodzić plastiku.
Przed użyciem
- Sprawdź obudowę baterii pod kątem korozji lub uszkodzeń.
- Przygotuj stację lutowniczą i plecionkę do rozlutowywania.
- Załóż opaskę antystatyczną.
- Przygotuj śrubokręt Phillips #0.
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Zdjęcia pokazują lokalizację śrub pod naklejkami na spodzie myszy.
- Ilustracje przedstawiają sposób odłączania przewodów od złączy na płycie głównej.
Zgodność modelu
- Naprawa wymaga zaawansowanych umiejętności lutowania.
- Wymagana część zamienna to układ scalony (IC chip).
