Instrukcja wymiany baterii PRAM w iMac G4 17-inch
Dowiedz się, jak samodzielnie wymienić baterię PRAM w komputerze iMac G4 17-inch (EMC 1936). Kompletny przewodnik krok po kroku z listą potrzebnych narzędzi i wskazówkami serwisowymi.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wymiana baterii PRAM w iMac G4 17-inch wymaga otwarcia dolnej obudowy, odkręcenia śrub mocujących (Phillips #0 oraz T-15) i użycia narzędzia z tworzywa sztucznego do wyjęcia baterii z uchwytu. str. 1, 6
Najważniejsze czynności
- Odkręć cztery śruby Phillips #0 na spodzie str. 3
- Odkręć cztery śruby T-15 str. 4
- Otwórz obudowę, uważając na przewody str. 5
- Wymień baterię 1/2 AA 3.6V str. 6
Problemy i rozwiązania
Opór przy otwieraniu obudowy
Wewnątrz znajduje się złącze wtykowe łączące płytę główną z górną jednostką. Należy ciągnąć delikatnie, ale stanowczo.
str. 5Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Bateria | 1/2 AA Lithium 3.6V | Typ baterii PRAM | str. 2 |
Gdzie szukać w PDF
- Wprowadzenie i narzędzia str. 2
- Demontaż obudowy str. 3, 4, 5
- Wymiana baterii str. 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja opisuje procedurę wymiany baterii PRAM w komputerze iMac G4 17-inch (EMC 1936). Jest to procedura serwisowa wymagająca ostrożności przy otwieraniu obudowy, aby nie uszkodzić wewnętrznych połączeń przewodowych.

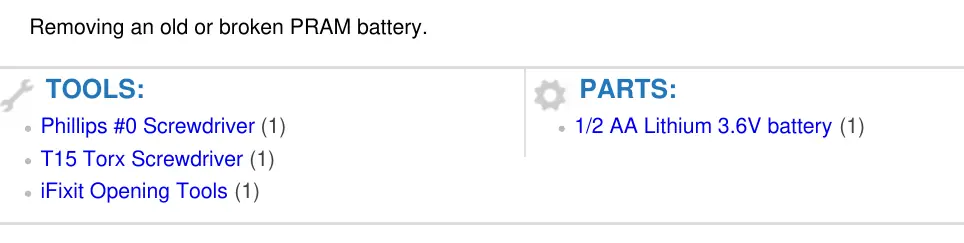

Narzędzia i części
Do wykonania wymiany niezbędne są następujące narzędzia i części:
- Śrubokręt Phillips #0
- Śrubokręt Torx T15
- Narzędzie do otwierania (iFixit Opening Tools)
- Bateria 1/2 AA Lithium 3.6V
Instrukcja wymiany baterii PRAM
- Przygotowanie: Odłącz wszystkie kable od komputera, w tym kabel zasilający. Połóż komputer ekranem do dołu na miękkiej ściereczce, aby zabezpieczyć ekran i podstawę.
- Otwarcie dolnej płyty: Odkręć cztery śruby Phillips #0 znajdujące się na spodzie obudowy. Ostrożnie zdejmij panel dostępu do podstawy.

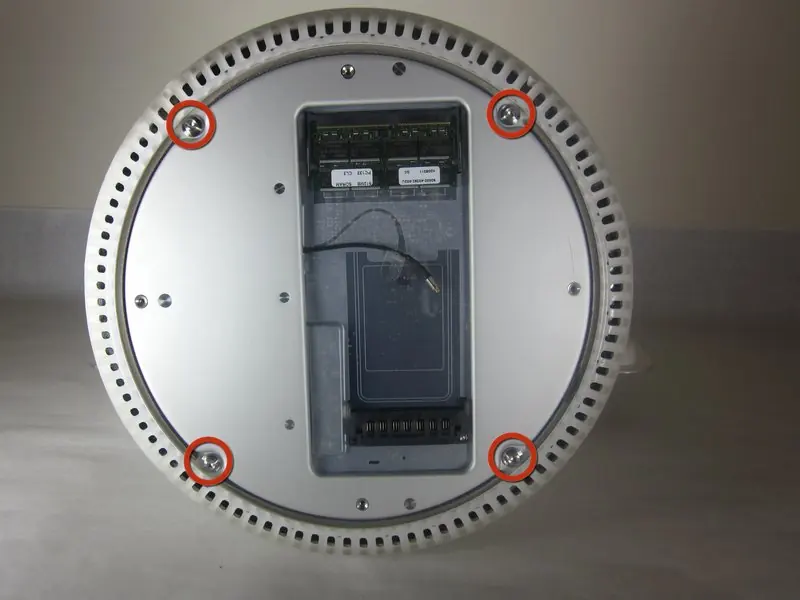

- Dostęp do wnętrza: Odkręć cztery śruby T-15 mocujące obudowę dolnej płyty.

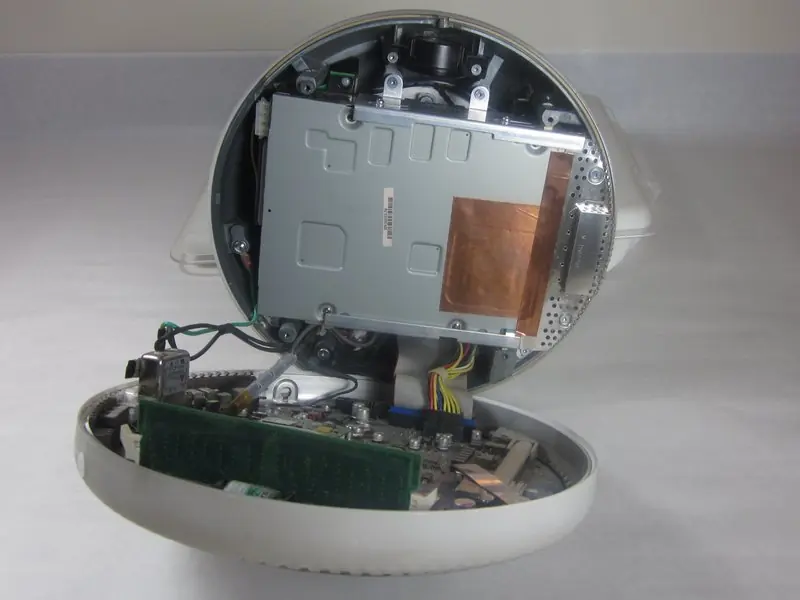

- Otwarcie obudowy: Ostrożnie otwórz płytę obudowy. Zachowaj szczególną ostrożność, ponieważ wewnątrz znajdują się przewody połączone z płytą główną. Występuje tam złącze wtykowe, które może stawiać opór – ciągnij delikatnie, ale stanowczo.

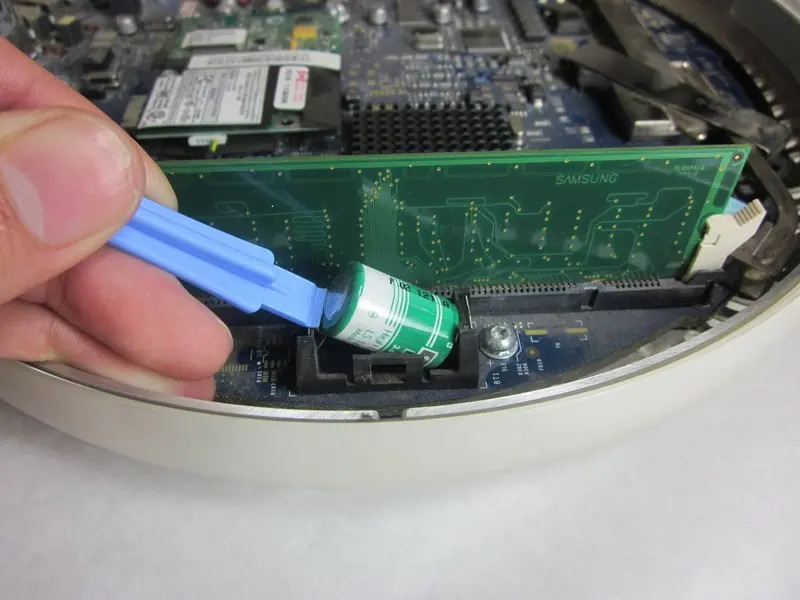

- Wymiana baterii: Używając plastikowego narzędzia do otwierania, delikatnie wyjmij starą baterię z uchwytu. Włóż nową baterię 1/2 AA 3.6V w miejsce starej.
Konserwacja i wskazówki
Jeśli podczas prac serwisowych zauważysz konieczność konserwacji układu chłodzenia, pamiętaj o wyczyszczeniu i ponownym nałożeniu pasty termoprzewodzącej na obszary radiatora. W przypadku trudności z otwarciem obudowy, upewnij się, że wszystkie śruby zostały całkowicie wykręcone.
Praktyczna pomoc
Typowe problemy
Opór przy otwieraniu obudowy
Wewnątrz znajduje się złącze wtykowe łączące płytę główną z górną jednostką. Należy ciągnąć delikatnie, ale stanowczo.
Przed użyciem
- Odłącz wszystkie kable, w tym kabel zasilający
- Przygotuj miękką ściereczkę do podłożenia pod ekran
- Przygotuj śrubokręt Phillips #0
- Przygotuj śrubokręt Torx T15
- Przygotuj narzędzie do otwierania (iFixit Opening Tools)
Parametry w praktyce
- Bateria PRAM
- Typ: 1/2 AA Lithium 3.6V
Ilustracje i schematy
- Schemat pokazuje lokalizację śrub Phillips #0 na spodzie obudowy
- Schemat pokazuje lokalizację śrub T-15 pod panelem dostępu
- Schemat pokazuje sposób użycia narzędzia do wyjęcia baterii z uchwytu
Zgodność modelu
- Instrukcja dotyczy modelu iMac G4 17-inch (EMC 1936)
