Instrukcja obsługi skanera kodów kreskowych Inateck Pro 170B

Kompletny przewodnik po skanerze kodów kreskowych Inateck Pro 170B. Dowiedz się, jak skonfigurować połączenie Bluetooth i USB, zmieniać tryby skanowania, zarządzać prefiksami i sufiksami oraz wymieniać baterię.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Skaner Inateck Pro 170B łączy się z komputerem przez bazę (USB), Bluetooth lub kabel USB. Konfiguracja odbywa się poprzez skanowanie kodów QR z instrukcji. str. 3

Najważniejsze czynności

  • Włączanie skanera str. 3
  • Parowanie Bluetooth str. 3
  • Przywracanie ustawień fabrycznych str. 7

Pierwsze uruchomienie

  • Podłącz bazę do komputera kablem USB-C. Skaner sparuje się automatycznie. str. 3

Problemy i rozwiązania

Skaner nie włącza się

Sprawdź, czy bateria jest poprawnie zainstalowana i naładowana.

str. 8

Konserwacja i reset

  • Wymiana baterii: odkręć śrubę w uchwycie, wyjmij stary moduł, włóż nowy i dokręć śrubę. str. 7

Dane techniczne

Parametr Wartość Znaczenie Strony
Bateria 2000mAh Pojemność akumulatora str. 8
Napięcie DC 5V Napięcie robocze str. 8

Gdzie szukać w PDF

  • Wstęp i opis str. 2
  • Szybki start i połączenia str. 3
  • Konfiguracja (kody QR) str. 4, 5, 6
  • Wymiana baterii str. 7
  • Specyfikacja i FAQ str. 8
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat budowy skanera Strona 2 Kody QR do parowania bazy i Bluetooth Strona 3 Instrukcja wymiany baterii Strona 7

Najważniejsze informacje z instrukcji

Skaner kodów kreskowych Inateck Pro 170B to bezprzewodowe urządzenie obsługujące połączenia przez bazę (USB), Bluetooth oraz kabel USB. Instrukcja zawiera szczegółowe procedury parowania, konfiguracji za pomocą kodów QR, trybu inwentaryzacji oraz konserwacji urządzenia.

Opis urządzenia

Urządzenie składa się ze skanera oraz bazy ładującej. Główne elementy to okienko skanowania, przycisk skanowania oraz dioda sygnalizacyjna. Baza służy do ładowania oraz transmisji danych.

Schemat budowy skanera
Schemat budowy skanera

Pierwsze uruchomienie i połączenie

Aby włączyć skaner, naciśnij krótko przycisk skanowania (usłyszysz sygnał dźwiękowy). Aby wyłączyć, przytrzymaj przycisk przez około 8 sekund.

Kody QR do parowania bazy i Bluetooth
Kody QR do parowania bazy i Bluetooth
  • Połączenie przez bazę (domyślne): Podłącz bazę do komputera kablem USB-C. Skaner sparuje się automatycznie.
  • Połączenie Bluetooth: Włącz skaner, a następnie zeskanuj kod "Bluetooth HID" z instrukcji. Na urządzeniu docelowym wybierz "inateck Pro170B-HID".
  • Połączenie przewodowe: Podłącz skaner bezpośrednio do komputera kablem USB.

Konfiguracja i tryby pracy

Skaner konfiguruje się poprzez skanowanie odpowiednich kodów QR znajdujących się w instrukcji:

  • Język: Wybierz odpowiedni kod językowy (np. US English).
  • Tryb skanowania: Dostępne są tryby: Trigger Mode (domyślny), Consecutive Scanning Mode oraz Auto-sensing Mode.
  • Prefiksy i sufiksy: Możliwość dodawania znaków (np. CR, LF, Tab) po zeskanowaniu kodu.
  • Tryb inwentaryzacji: Pozwala na przechowywanie zeskanowanych kodów w pamięci skanera i późniejsze przesłanie ich do komputera.

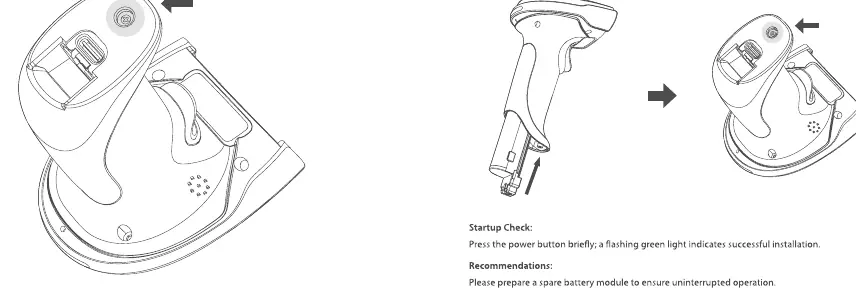

Wymiana baterii

Jeśli bateria wymaga wymiany:

Instrukcja wymiany baterii
Instrukcja wymiany baterii
  1. Wyłącz skaner.
  2. Ustaw skaner uchwytem do góry i odkręć śrubę pokrywy baterii.
  3. Zdejmij pokrywę, wyjmij starą baterię i włóż nową.
  4. Zamknij pokrywę i dokręć śrubę.
  5. Naciśnij przycisk zasilania, aby sprawdzić poprawność instalacji (zielona dioda).

Wskaźniki LED

  • Zielona dioda (stała): Zasilanie włączone.
  • Niebieska dioda (stała): Połączenie udane.
  • Fioletowa dioda: Poziom naładowania baterii.
  • Żółta dioda (na bazie): Ładowanie.

Konserwacja

Czyść okienko skanowania miękką, niestrzępiącą się szmatką. Nie używaj rozpuszczalników. W przypadku dłuższego nieużywania, przechowuj baterię naładowaną w 30-50%.

Praktyczna pomoc

Typowe problemy

Skaner nie włącza się

Sprawdź, czy bateria jest poprawnie zainstalowana i naładowana. W razie potrzeby użyj zapasowego modułu baterii.

Kod nie jest rozpoznawany

Upewnij się, że typ kodu jest włączony w ustawieniach lub dostosuj odległość skanowania.

Połączenie Bluetooth przerywa

Sprawdź, czy urządzenie jest w zasięgu, czy bateria jest naładowana oraz czy nie występują silne zakłócenia elektromagnetyczne.

Przed użyciem

  • Sprawdź zawartość opakowania (skaner, kabel USB, instrukcja).
  • Naładuj baterię przed pierwszym użyciem.
  • Wybierz preferowany tryb połączenia (Baza, Bluetooth lub kabel USB).
  • Skonfiguruj język klawiatury za pomocą odpowiedniego kodu QR.

Parametry w praktyce

Napięcie pracy
DC 5V.

Ilustracje i schematy

  • Schemat budowy skanera: okienko skanowania, przycisk, dioda, baza.
  • Instrukcja wymiany baterii: odkręcanie śruby w uchwycie i wymiana modułu.

Zgodność modelu

  • Wspiera systemy operacyjne obsługujące standardowe urządzenia HID (komputery, tablety, POS).
  • Wymaga odpowiedniego kodu QR dla konfiguracji języka klawiatury (np. Windows, iOS).
