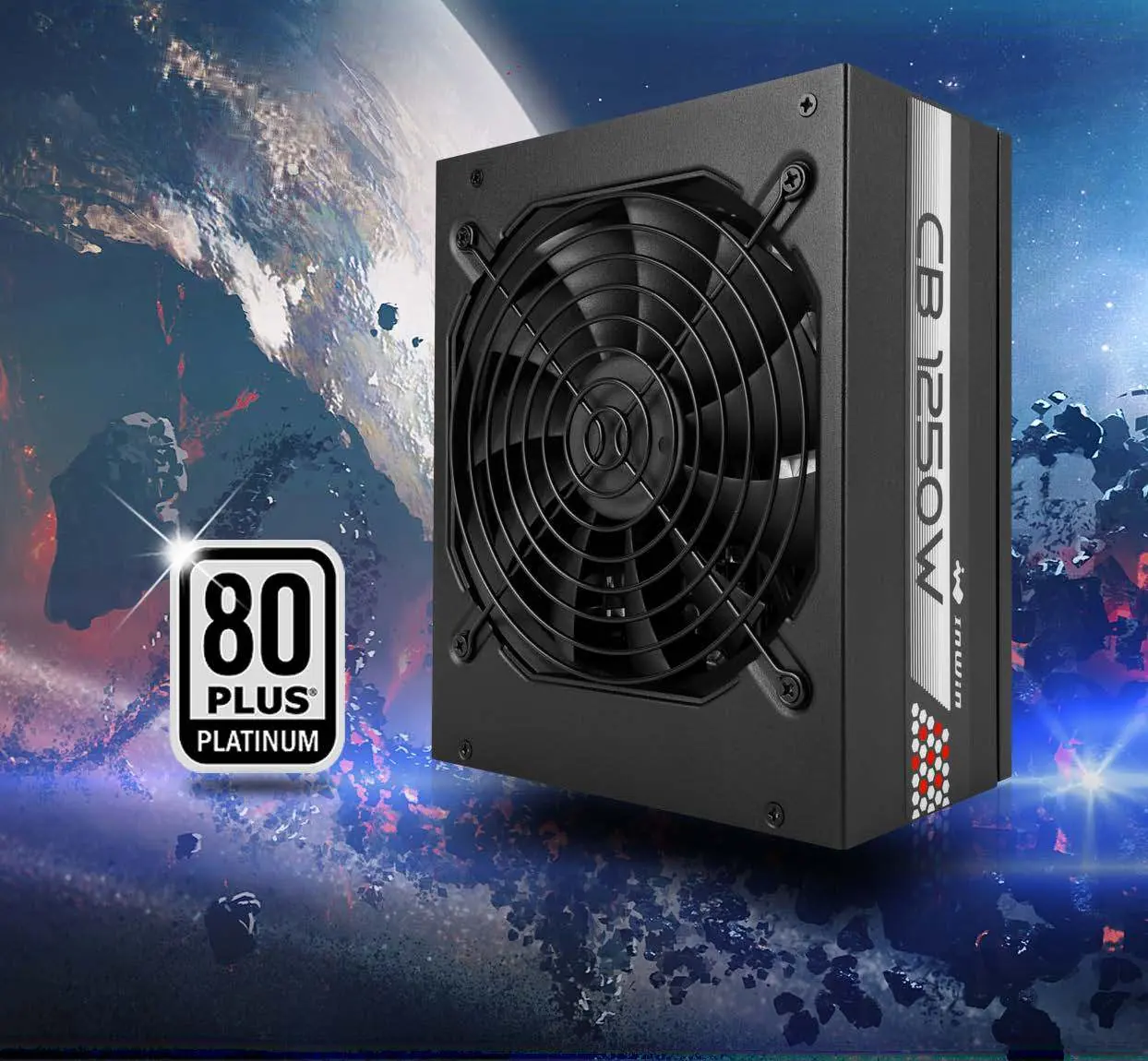

Instrukcja obsługi zasilacza InWin CB 1250W

Najważniejsze informacje

Zasilacz InWin CB 1250W to wysokowydajna jednostka z certyfikatem 80 PLUS Platinum, zaprojektowana z myślą o stabilności i niezawodności w komputerach PC. Urządzenie posiada w pełni modularny system okablowania, co pozwala na uporządkowanie wnętrza obudowy poprzez podłączenie tylko niezbędnych przewodów.

Zawartość zestawu

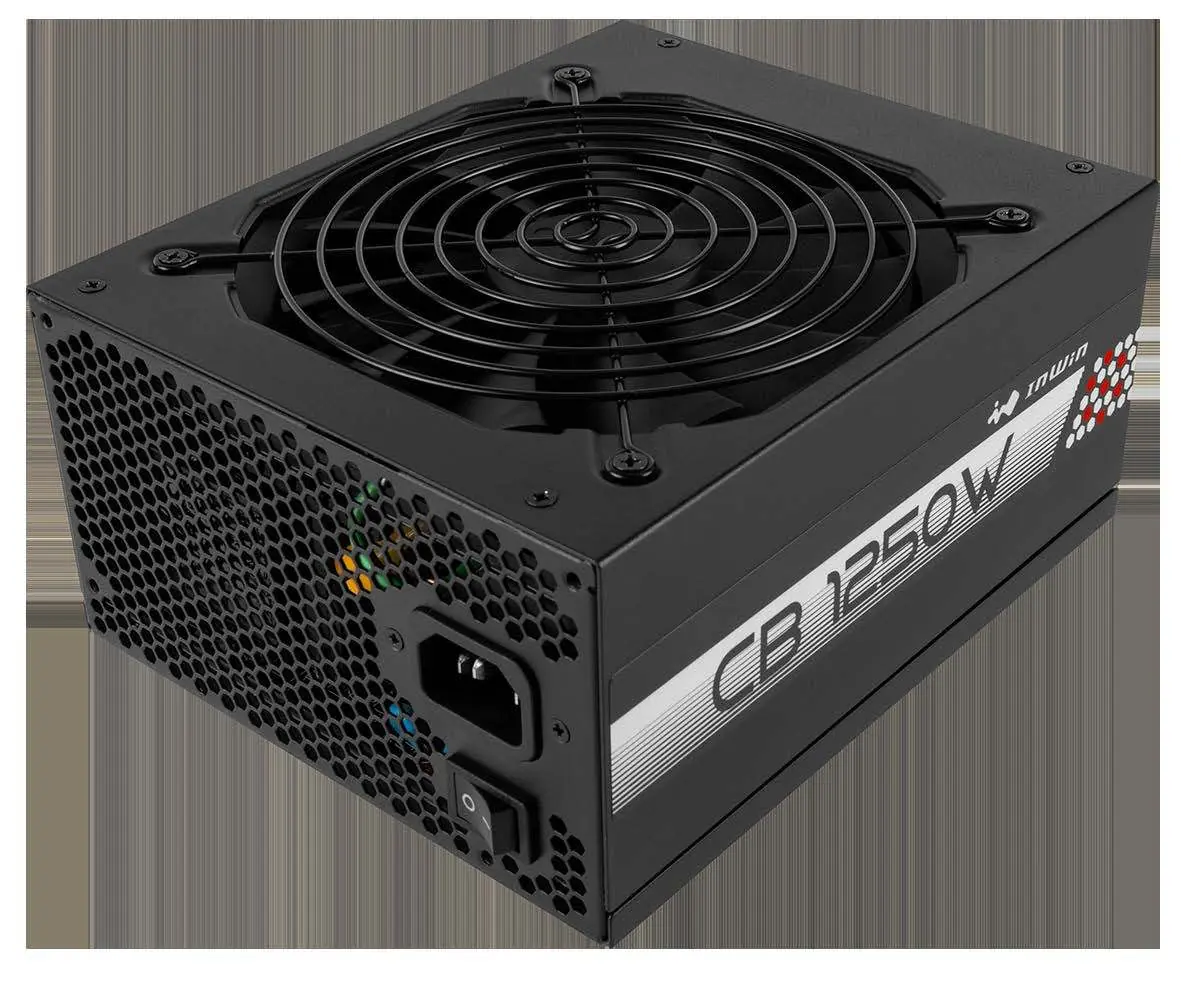

• Zasilacz InWin serii CB
• Torba na modularne kable
• Karta z kodem QR
• Zestaw kabli modularnych (20+4 pin, CPU, PCI-E, SATA, Peripheral, Floppy)
• Śruby montażowe i opaski zaciskowe

Dane techniczne

• Model: CB-1250W
• Moc całkowita: 1250W
• Typ: ATX12V V2.4 / EPS12V V2.92
• Zarządzanie kablami: W pełni modularne
• Wentylator: 135mm z podwójnym łożyskiem kulkowym
• Zabezpieczenia: OCP, OVP, UVP, SCP, OTP, OPP
• Wymiary: 180 x 150 x 86 mm

Instrukcja montażu

1. Upewnij się, że kabel zasilający AC jest odłączony przed rozpoczęciem instalacji.
2. Umieść zasilacz w obudowie komputera i zabezpiecz go śrubami.

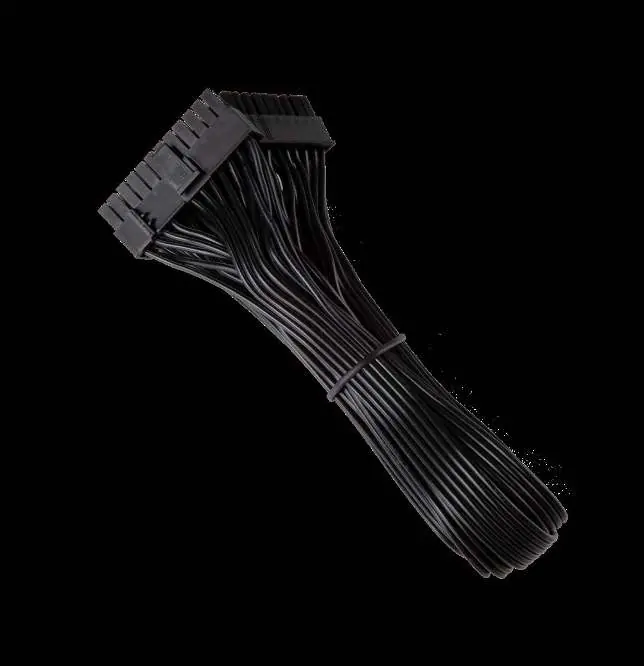

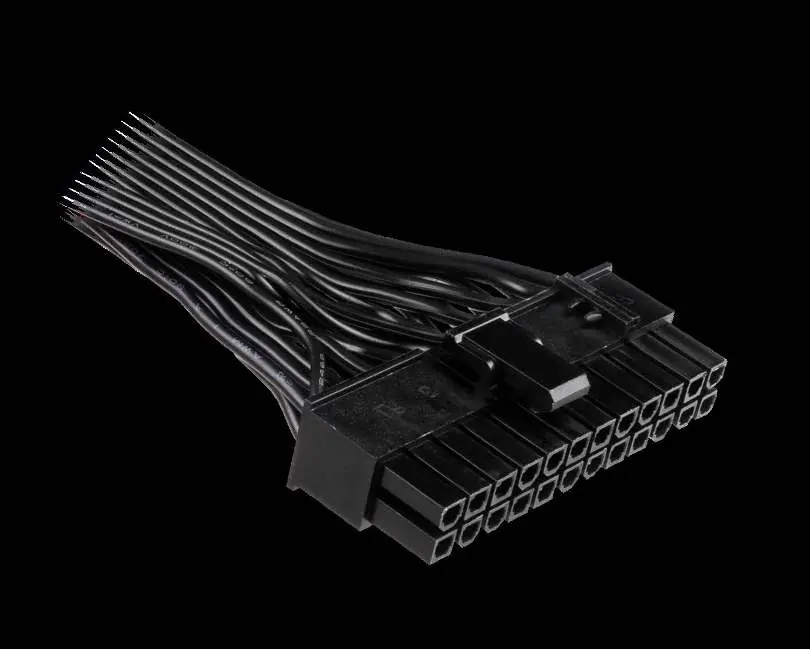

3. Podłącz kabel 24-pin do odpowiedniego gniazda na płycie głównej.
4. Podłącz kabel 8-pin +12V do płyty głównej. Jeśli płyta posiada gniazdo 4-pin, odłącz część 4-pin od kabla 8-pin i podłącz ją bezpośrednio.

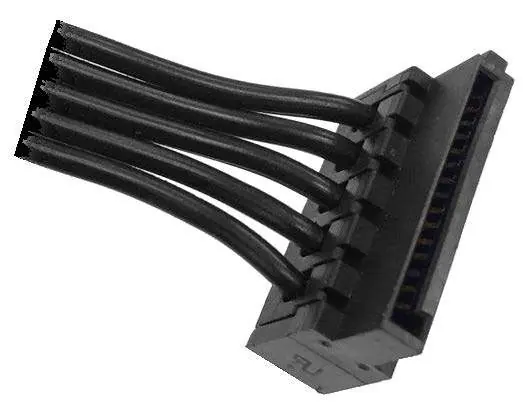

5. Podłącz pozostałe kable (peryferyjne, PCI-Express, SATA) do odpowiednich komponentów.
6. Sprawdź, czy wszystkie połączenia są stabilne. Nieużywane kable modularne przechowuj w dołączonej torbie.
7. Podłącz kabel zasilający AC do zasilacza i ustaw przełącznik zasilania w pozycji "I".

Rozwiązywanie problemów

Jeśli zasilacz nie działa poprawnie, wykonaj następujące kroki:

• Sprawdź, czy kabel zasilający jest poprawnie podłączony do gniazdka i zasilacza.
• Upewnij się, że przełącznik I/O na zasilaczu znajduje się w pozycji "I".
• Sprawdź, czy wszystkie złącza (płyta główna, peryferia) są prawidłowo wpięte.
• Jeśli ręcznie wyłączyłeś zasilacz, odczekaj 5 sekund przed ponownym włączeniem.
• W przypadku dalszych problemów skontaktuj się z lokalnym dystrybutorem w celu uzyskania RMA.

Bezpieczeństwo i gwarancja

Podczas instalacji należy stosować środki ostrożności antystatyczne. Nie otwieraj obudowy zasilacza, ponieważ wewnątrz znajdują się elementy pod wysokim napięciem. Nie używaj zasilacza w pobliżu źródeł ciepła ani w wilgotnych warunkach. Używaj wyłącznie kabli dostarczonych przez InWin; stosowanie innych przewodów może spowodować uszkodzenie systemu. Produkt objęty jest 7-letnią gwarancją.
