Instrukcja obsługi urządzenia do pomiaru prądu różnicowego Janitza RCM 202-AB
Kompletny przewodnik po urządzeniu Janitza RCM 202-AB. Dowiedz się, jak bezpiecznie zamontować, podłączyć i skonfigurować system monitorowania prądu różnicowego w sieciach TN i TT.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- RCM 202-AB to dwukanałowe urządzenie do monitorowania prądu różnicowego w systemach TN i TT. Instrukcja zawiera procedury montażu na szynie DIN, schematy podłączeń elektrycznych oraz konfigurację parametrów Modbus. str. 1, 2
Najważniejsze czynności
- Montaż na szynie DIN str. 2
- Podłączenie transformatorów str. 1
Pierwsze uruchomienie
- Inicjalizacja urządzenia str. 2
Problemy i rozwiązania
Błąd transformatora
Sprawdź ciągłość przewodów i poprawność podłączenia K/L.
str. 1Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie zasilania | AC 90-230 V | Zasilanie sieciowe | str. 2 |
| Pobór mocy | 8 W | Pobór mocy własnej | str. 2 |
Gdzie szukać w PDF
- Strona tytułowa i bezpieczeństwo str. 1
- Montaż i dane techniczne str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Urządzenie Janitza RCM 202-AB służy do pomiaru i monitorowania prądów różnicowych w systemach TN i TT (sieci uziemione AC). Urządzenie obsługuje dwa kanały pomiarowe i wymaga zewnętrznych transformatorów prądowych. Praca z urządzeniem jest dozwolona wyłącznie dla wykwalifikowanego personelu elektrotechnicznego.

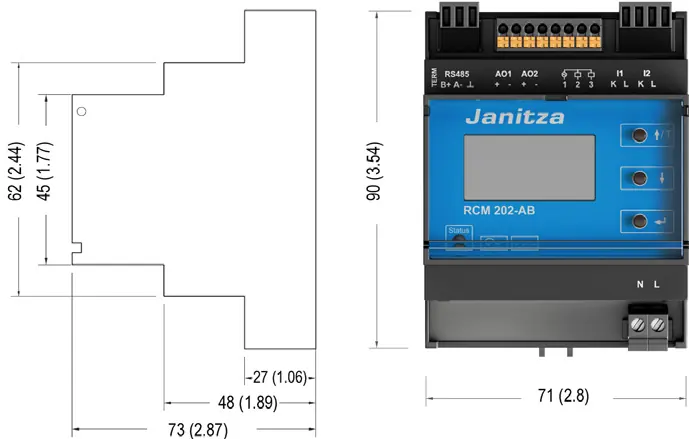

Opis urządzenia
RCM 202-AB posiada wyświetlacz LCD, trzy przyciski operacyjne, diodę statusu oraz złącza dla transformatorów prądowych, wyjść analogowych (4-20 mA) i cyfrowych. Urządzenie komunikuje się poprzez interfejs RS485 (Modbus RTU).
Montaż i instalacja
Urządzenie jest przeznaczone do montażu w rozdzielnicach na szynie DIN (35 mm) zgodnie z normą DIN EN 60715.
- Sprawdź urządzenie pod kątem uszkodzeń przed montażem.
- Zatrzaśnij urządzenie na szynie DIN.
- Podłącz przewody transformatorów prądowych do wejść I1 i I2, zwracając uwagę na oznaczenia K i L.
- Podłącz zasilanie (AC 90-230 V) zgodnie ze schematem.
- W przypadku pierwszej lub ostatniej jednostki w segmencie Modbus, aktywuj rezystor terminujący (120 Ohm) przełącznikiem TERM.
Podłączenia i komunikacja
Urządzenie oferuje:
- Interfejs RS485: Do komunikacji Modbus RTU. Wymaga ekranowanego przewodu.
- Wyjścia analogowe: Dwa wyjścia 4-20 mA, które wymagają oddzielnego zasilania DC 12-24 V.
- Wyjścia cyfrowe: Dwa wyjścia tranzystorowe do sterowania obciążeniami.
Uwaga: Nie należy prowadzić przewodu PE przez transformator prądowy.
Uruchomienie
Po podłączeniu zasilania urządzenie przechodzi proces inicjalizacji, który może trwać do 60 sekund. Na wyświetlaczu pojawią się komunikaty o stanie kanałów pomiarowych. Po zakończeniu inicjalizacji urządzenie jest gotowe do pracy.
Dane techniczne
- Napięcie zasilania: AC 90-230 V, 50/60 Hz
- Pobór mocy: 8 W
- Liczba kanałów pomiarowych: 2
- Interfejs: RS485 (Modbus RTU)
- Wyjścia analogowe: 2x 4-20 mA
- Temperatura pracy: -5 do +55 stopni Celsjusza
Informacje o producencie
Janitza electronics GmbH
Praktyczna pomoc
Typowe problemy
Błąd komunikacji Modbus
Sprawdź, czy rezystor terminujący (120 Ohm) jest włączony na pierwszym i ostatnim urządzeniu w magistrali.
Błąd transformatora prądowego
Urządzenie wykryło przerwę lub zwarcie. Sprawdź połączenia przewodów K i L transformatora.
Błędne odczyty prądu
Upewnij się, że przewód PE nie przechodzi przez transformator prądowy. Sprawdź poprawność podłączenia faz.
Przed użyciem
- Upewnij się, że personel posiada odpowiednie uprawnienia elektrotechniczne.
- Odłącz zasilanie systemu przed przystąpieniem do montażu.
- Zainstaluj transformatory prądowe na monitorowanych przewodach.
- Przygotuj ekranowany kabel dla połączeń cyfrowych (dla linii powyżej 30 m).
- Sprawdź, czy wszystkie połączenia śrubowe są dokręcone.
Parametry w praktyce
- Napięcie zasilania
- AC 90-230 V, 50/60 Hz
- Wyjścia analogowe
- 4-20 mA, wymagają zewnętrznego zasilania DC 12-24 V
- Interfejs RS485
- Protokół Modbus RTU, adres fabryczny 1, baud rate 19200
Ilustracje i schematy
- Schemat połączeń (Fig 4) przedstawia podłączenie transformatorów prądowych do wejść I1/I2 oraz zasilania.
- Schemat Modbus (Fig 9) pokazuje topologię łączenia wielu urządzeń w magistralę.
Zgodność modelu
- Współpracuje z systemami TN i TT.
- Wymaga zewnętrznych transformatorów prądowych (zgodnie z tabelą 3 w instrukcji).
